CatiaV5绘制空心圆柱活塞销结构

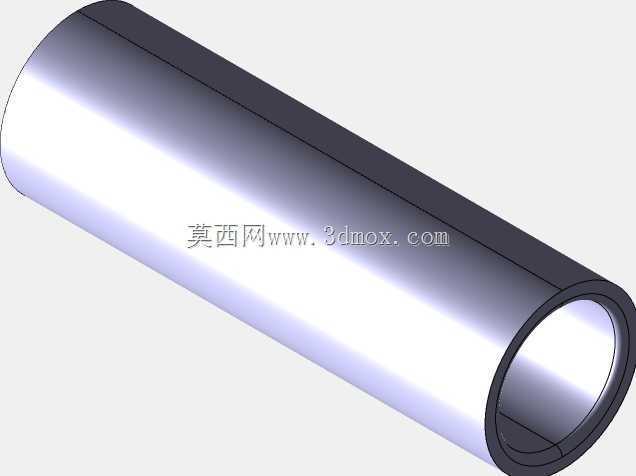

　　在往复式动力机械的曲柄连杆机构中，活塞销是承担交变载荷传递的核心连接零件，其结构设计合理性直接决定动力输出单元的运行可靠性与服役寿命。本次呈现的活塞销采用空心等径圆柱结构，整体为轴对称回转体构型，外圆柱面为高精度配合工作面，内孔为贯通式等径直孔，这类结构设计在中小功率内燃机、往复式压缩机的活塞连杆组件中应用极为广泛。

　　从实际工况适配角度来看，活塞销的核心作用是铰接活塞与连杆小头，将活塞承受的燃气爆发压力传递至连杆，进而带动曲轴旋转输出扭矩。工作过程中，零件需要承受周期性的冲击载荷与弯曲应力，同时在活塞销座孔、连杆小头衬套孔内做小角度往复摆动，摩擦副处于边界润滑状态，因此外圆柱面的尺寸精度、形位公差与表面粗糙度直接影响配合副的磨损速率。空心结构的设计并非单纯为了减重，一方面可以在相同外径条件下获得更大的截面惯性矩，提升零件的抗弯截面模量，相比同重量的实心销轴，空心结构的抗弯曲变形能力提升30%以上，能够更好地承受活塞换向时产生的冲击弯矩；另一方面贯通内孔可作为润滑油道的一部分，配合活塞销座与连杆小头上的油孔，将曲轴箱飞溅的润滑油引导至摩擦配合面，形成稳定的润滑油膜，降低配合面的干摩擦风险。

　　从设计思路层面拆解，这类活塞销的建模过程完全遵循回转类零件的设计逻辑，首先以零件轴线为旋转中心绘制截面轮廓，外圆直径的选取需要匹配活塞销座的孔距与连杆小头的衬套内径，安装边界上需要保证销轴装入活塞销座后，两端与活塞外轮廓保留足够的安全距离，避免销轴轴向窜动刮蹭气缸内壁；内孔直径的确定需要兼顾强度与轻量化要求，壁厚通常控制在外径的1/5-1/4区间，壁厚过薄会导致销轴受冲击时产生椭圆变形，引发配合面应力集中，壁厚过大则会增加往复运动件的质量，提升曲柄连杆机构的往复惯性力，反而增加曲轴的平衡负担。建模过程中需要严格保证外圆柱面的圆柱度公差，两端的倒角设计需要与活塞销座的导入倒角匹配，方便装配过程中销轴顺利压入，同时避免锐边切割密封件或衬套。

　　在实际装配场景中，这类活塞销通常采用全浮式安装设计，即发动机正常工作温度下，销轴既可以在连杆小头衬套内转动，也可以在活塞销座孔内缓慢转动，这种设计能够让销轴的外圆柱面均匀磨损，避免局部偏磨导致的早期失效。为了防止销轴轴向窜动脱出，装配时会在销轴两端安装卡环，卡环嵌入活塞销座的环槽内，因此建模时销轴的总长度需要严格匹配两个卡环之间的安装距离，预留出卡环的安装空间与销轴的热膨胀间隙，避免工作温度升高后销轴受热伸长顶碰卡环，引发卡环脱落导致的拉缸故障。

　　从结构细节来看，该活塞销的内外圆柱面同轴度需要控制在较高精度等级，同轴度误差过大会导致销轴转动时出现偏心载荷，加剧配合面的不均匀磨损，同时引发工作过程中的异常振动。内孔的表面粗糙度虽然没有外圆配合面要求高，但也需要避免加工刀痕导致的应力集中，因为交变载荷作用下，刀痕位置会成为疲劳裂纹的萌生点，长期运行后可能引发销轴断裂故障。外圆柱面通常会采用渗碳淬火处理提升表面硬度，建模时虽然不需要体现热处理层，但结构设计时需要预留后续磨削加工的余量，保证热处理变形后可以通过精加工达到最终的尺寸精度要求。

　　在不同的应用场景中，活塞销的尺寸参数会随动力设备的排量、爆发压力变化而调整，大马力柴油机的活塞销会采用更大的外径与更厚的壁厚，部分高负荷机型还会采用内孔锥形或阶梯形的变截面设计，但等径空心圆柱结构因为加工工艺简单、成本可控、应力分布均匀，在通用型中小功率动力设备中始终是主流选型。这类零件的三维建模过程看似简单，实则每一处尺寸都对应着实际工况的载荷要求与装配约束，没有多余的结构特征，每一个几何要素都服务于零件的功能实现，是典型的以可靠性与工艺性为核心导向的机械零部件设计。
