发动机连杆结构三维设计数模

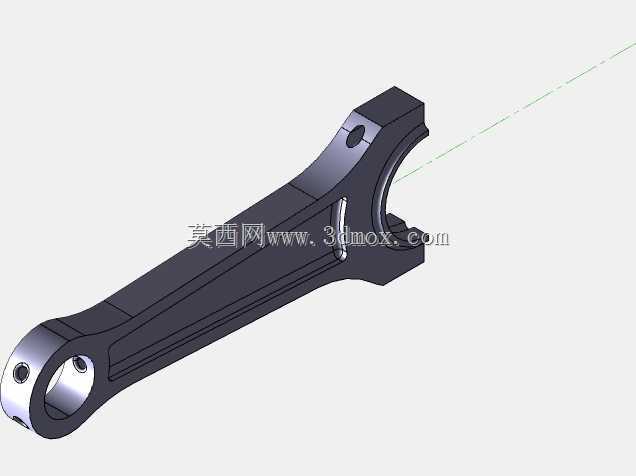

　　在往复式动力设备的动力传递链路中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力总成的运行可靠性与疲劳寿命。这款连杆的结构设计完全围绕往复运动工况下的受力特性展开，杆身采用工字形截面构型，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，降低往复运动惯量，减少高转速工况下的惯性载荷冲击。大小端的衔接过渡区域采用大圆角平滑过渡设计，避免应力集中导致的疲劳裂纹萌生，所有受力面的壁厚差控制在合理区间，适配模锻成型的工艺要求，减少后续机加工的余量。

　　从安装边界来看，连杆小端用于连接活塞销，内孔设计有衬套安装位，可压装耐磨铜衬套来降低活塞销与连杆孔的摩擦损耗，衬套与孔的配合采用过盈配合设计，保证高速往复运动中衬套不发生相对转动；大端为剖分式结构，配套连杆盖通过高精度螺栓实现紧固，剖分面采用定位结构保证装配同轴度，大端内孔用于安装轴瓦与曲轴连杆轴颈配合，轴瓦的定位槽、油道孔位置都在模型中做了精准还原，可直接适配对应规格的轴瓦选型。杆身内部预制有润滑油道，可将曲轴端的压力润滑油输送至小端衬套位置，实现活塞销与衬套之间的压力润滑，避免干摩擦导致的零件烧蚀。

　　实际应用场景中，这类连杆广泛适配小排量内燃动力设备，涵盖通用汽油机、小型柴油机的动力总成，在园林机械、小型发电机组、摩托动力单元中都有大量同结构应用。设计过程中需要严格控制大小端孔的中心距公差，这个尺寸直接影响发动机的压缩比精度，中心距偏差过大会导致压缩比波动，影响动力输出稳定性甚至引发撞缸故障；大小端孔的平行度、圆柱度公差也需要严格管控，否则会导致活塞偏磨、轴瓦偏载，大幅缩短动力总成的大修周期。

　　建模过程中对连杆的所有安装特征都做了参数化处理，螺栓孔的位置度、衬套安装位的倒角、连杆盖的定位止口都按照实际加工工艺要求做了还原，没有出现工艺无法实现的尖角、薄壁结构。杆身的拔模角度适配锻造成型的出模方向，所有非加工面的圆角都符合锻件的工艺规范，可直接用于后续的工程图生成、工艺仿真与有限元受力分析。在受力校核层面，杆身的截面尺寸经过反复优化，在最大爆发压力工况下的变形量控制在许用范围内，连杆螺栓的安装孔位置避开了杆身的主应力传递路径，避免开孔导致的结构强度削弱。大端与连杆盖的结合面设计有足够的接触面积，保证螺栓紧固后的结合面压强均匀，不会在交变载荷下出现结合面分离、螺栓松动的问题。小端的顶部厚度也经过强化设计，应对活塞销传递来的冲击载荷，避免小端出现胀裂故障。
