法兰连接式安全阀体结构三维设计

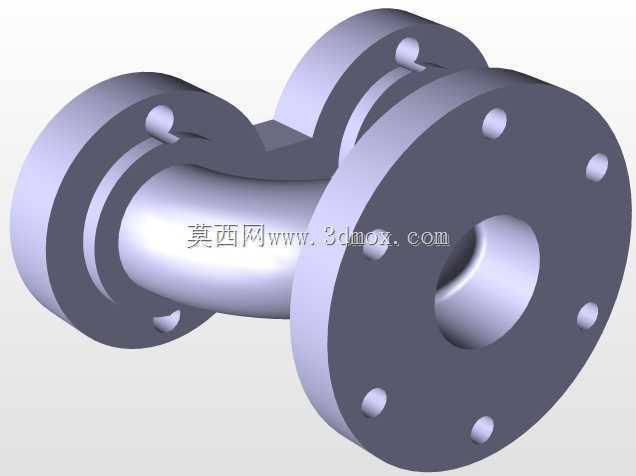

　　在工业流体输送管网、压力控制系统以及化工生产装置的管路布局中，安全类承压部件的结构合理性直接决定整套系统的运行稳定性，其中作为核心承压载体的阀体结构，需要兼顾介质导通、压力承载、安装适配以及安全防护的多重需求。本次呈现的法兰连接式安全阀体，采用弯通式流道结构设计，区别于常规直通式阀体的流道走向，90度弯折的流道布局能够适配管路转角位置的安装需求，减少管路系统中额外弯头配件的使用，降低管路整体的流阻损失与泄漏点数量。从结构设计逻辑来看，阀体两端采用标准凸面法兰连接结构，法兰端面均匀分布螺栓通孔，安装时可通过配套螺栓螺母组件与对应管路法兰实现刚性连接，法兰密封面的平面度公差控制在0.1mm以内，能够适配金属缠绕垫片、

　　橡胶石棉垫片等多种密封件，满足不同压力等级、不同介质工况下的密封要求。阀体的流道内壁采用圆弧过渡设计，弯折位置无直角突变结构，能够有效减少介质流经时的湍流现象，降低介质对阀体内壁的冲刷损耗，延长阀体的实际使用寿命，同时流道的通径尺寸保持全程一致，不会因为流道弯折出现通径缩径问题，保证介质输送的流量稳定性。在安装边界的设计考量上，阀体两端法兰的螺栓孔中心圆直径、法兰外径以及密封面尺寸均匹配对应公称通径的管路法兰标准，安装时无需额外制作过渡连接件，可直接与现有同规格管路系统完成对接，阀体的整体轴向安装尺寸经过优化，在保证流道长度满足介质流动要求的前提下，尽可能压缩阀体的整体占用空间，适配安装空间受限的管路转角、设备接口等位置。

　　从功能特性角度来说，该阀体作为安全阀的核心承载壳体，需要承受管路系统的额定工作压力以及超压泄放时的瞬时压力冲击，因此阀体的壁厚设计经过承压强度校核，在法兰与流道的连接位置设置有加强过渡结构，避免应力集中导致的阀体开裂问题，同时阀体的外部轮廓无尖锐棱角，所有外表面转折位置均采用圆角过渡，既能够减少生产加工过程中的应力残留，也能避免安装维护过程中对操作人员造成磕碰伤害。在实际应用场景中，这类弯通结构的安全阀体常被应用于锅炉蒸汽管路、化工介质输送管网、油气储运装置的压力泄放支路，安装在管路的转角位置时，既能够实现系统超压时的介质泄放功能，也能完成管路走向的转换，简化管路系统的整体结构。设计过程中针对阀体的安装定位做了细节优化，

　　法兰端面上设置有定位凹点，安装时可与配对法兰的定位凸点配合，保证螺栓孔的快速对中，降低现场安装的对位难度，同时阀体的外表面预留有铭牌安装平面，可直接铆接设备参数铭牌，无需额外焊接铭牌支架。从建模细节来看，整个阀体的结构特征完全遵循机械加工的工艺逻辑，法兰端面的螺栓孔为通孔设计，孔口位置设置有倒角，既能够去除加工毛刺，也能在螺栓穿入时起到导向作用，流道内壁的加工粗糙度要求控制在Ra3.2以内，减少介质流动时的阻力，阀体的外部非加工面保留铸造拔模斜度，适配砂型铸造的生产工艺要求，降低批量生产的加工成本。不同于常规直通阀体的受力状态，弯通结构的阀体在介质流动过程中会受到介质流动方向改变带来的反作用力，因此在设计时对阀体与法兰的连接根部做了加厚处理，通过有限元应力分析验证，在1.5倍额定工作压力的工况下，该位置的最大应力值低于材料的许用应力，保证长期运行下的结构强度可靠性。
