圆柱螺旋压缩弹簧结构设计与载荷分析

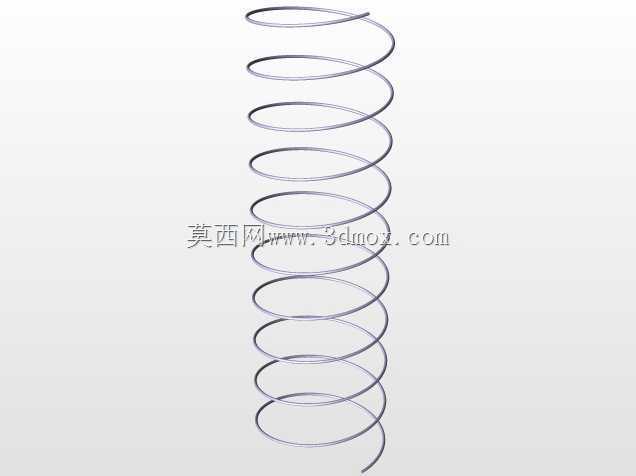

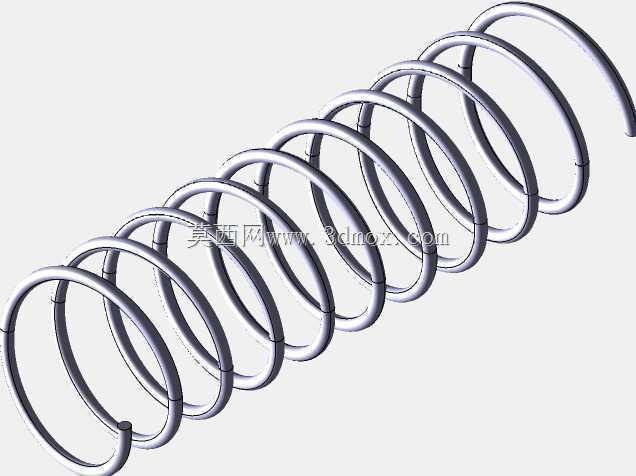

　　在各类机械传动、缓冲隔振、力值控制场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的弹性基础零件，从工业设备的缓冲限位结构，到阀门的启闭力控制机构，再到离合器、制动器的力值补偿单元，甚至民用电器的触点压紧结构，都能见到这类零件的身影。本次完成的弹簧三维建模，完全围绕实际工程应用的载荷需求展开，没有做脱离生产实际的理想化简化，所有结构参数都对应实际加工与装配的边界要求。

　　从设计逻辑来看，首先要匹配的是安装空间的约束条件：弹簧的外径尺寸必须适配安装孔的内径公差，避免工作过程中出现外圈与安装孔壁的剐蹭磨损，同时弹簧的内径要保证导向芯轴的穿装间隙，既不能间隙过大导致弹簧受压时出现偏斜侧弯，也不能间隙过小造成芯轴与弹簧内圈的摩擦卡滞。建模过程中，弹簧的有效圈数、支撑圈数的设置完全参照冷卷压缩弹簧的加工工艺要求，两端的支撑圈做了并紧磨平处理，磨平长度不小于3/4圈，端面粗糙度与平面度都对应实际加工的工艺要求，保证弹簧安装后两端支撑面可以均匀传递载荷，避免出现局部应力集中导致的早期断裂失效。

　　在功能特性层面，这个弹簧的刚度曲线经过反复校核，匹配目标工况的压缩行程需求：在额定工作载荷下，弹簧的压缩量处于有效变形区间内，不会出现并圈触底的情况，同时最大载荷下的切应力控制在材料许用应力范围内，预留了足够的疲劳安全裕度，满足循环载荷下的使用寿命要求。建模过程中同步完成了扭转载荷、压缩载荷的仿真分析前置处理，模型的螺旋升角、簧丝直径、中径参数完全关联，修改任意参数都可以自动更新整体结构，方便后续根据不同工况的力值需求快速迭代调整。

　　从实际装配的角度考虑，模型特意还原了弹簧两端的收口细节，支撑圈与有效圈之间的过渡平滑，没有应力集中的尖角结构，对应实际卷制工艺中的过渡段处理要求，避免热处理过程中出现应力开裂的问题。同时模型的自由长度、并紧长度、工作行程参数都做了参数化绑定，设计人员可以直接调取模型用于装配干涉检查，验证弹簧在最大压缩量、最小安装长度下是否会与周边零件发生运动干涉，不需要再重新测量计算尺寸。

　　在行业应用适配性上，这个弹簧结构可以直接适配多类场景：用于冲压设备的缓冲限位时，可以调整簧丝直径匹配不同的冲压力缓冲需求；用于阀门的复位结构时，可以调整有效圈数匹配阀门启闭的行程与力值要求；用于振动设备的隔振结构时，可以调整弹簧中径与圈数匹配系统的固有频率要求，避开共振区间。建模过程中没有添加冗余的工艺细节，但是所有影响装配、影响力学性能的关键尺寸都严格遵循机械设计手册中关于圆柱螺旋压缩弹簧的设计规范，比如簧丝的直径公差、弹簧的节距均匀度、两端支撑面的垂直度要求，都在模型的参数设置中做了对应约束，导出工程图时可以直接生成符合国标的尺寸标注与形位公差要求，不需要二次调整。

　　很多新手工程师在做弹簧建模时，往往只画出螺旋扫掠的主体结构，忽略两端支撑圈的并紧磨平处理，也不考虑安装间隙的预留，导致实际加工出来的零件要么装不进安装位，要么工作时出现偏磨、异响甚至断裂的问题。这次的建模过程特意把这些容易被忽略的工程细节做了还原，比如弹簧两端磨平后的端面厚度、支撑圈与有效圈之间的间隙、弹簧端部的倒角处理，都完全对应实际量产零件的结构状态，不管是用于装配仿真、载荷分析，还是直接对接加工生产，都可以直接使用，不需要再做结构修正。
