适配百力通127cc发动机的CVT联轴器结构

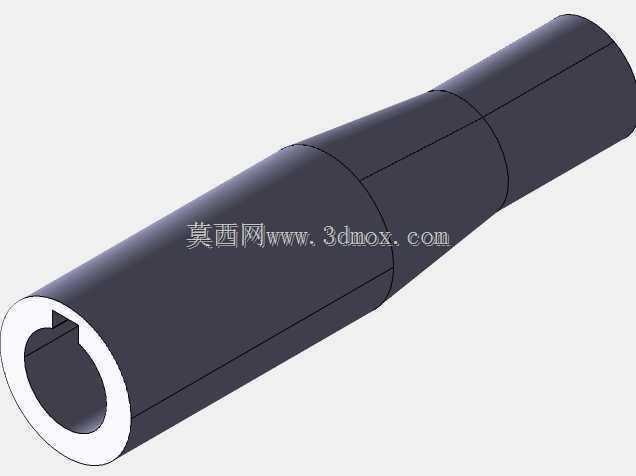

　　靠近发动机输入端的内孔加工有标准平键键槽，和发动机输出轴的键位完全契合，装配时键槽侧面和键的配合公差选在H7/k6的过渡配合区间，既保证装配时不会出现过紧卡滞的问题，也能在大扭矩传递时避免键侧出现冲击间隙。输入端的轴段外径做了加厚处理，因为这个位置是动力输入的第一承载段，发动机输出的峰值扭矩会直接作用在这个截面，加厚的壁厚可以抵消启动瞬间的扭矩冲击，避免长期使用后出现轴端开裂的问题。中间段采用平滑过渡的锥面变径设计，而不是直台阶结构，这个细节是为了降低应力集中系数——如果做直角台阶，在变径位置的应力集中系数会达到2.0以上，长期承受交变扭矩很容易在台阶根部萌生疲劳裂纹，采用大圆角过渡的锥面结构后，应力集中系数可以降到1.2以内，做小型动力设备改装和配套传动设计的工程师，大概率都接触过百力通127cc这类通用小排量汽油机，这类机型常被用在小型卡丁车、园林作业机具、微型代步设备上，原厂动力输出端和CVT变矩器的匹配一直是个容易出问题的环节——要么键槽规格不匹配导致传动打滑，要么轴段同轴度偏差引发高速振动，要么联轴器长度不合适挤占安装空间，很多时候需要自行设计适配的连接构件。这款联轴器就是针对这类匹配痛点开发的专用传动连接件，核心匹配对象是百力通127cc发动机的输出轴，以及彗星tav2-30系列变矩器，解决两者直连时的尺寸、公差、传动可靠性问题。从结构设计来看，这款联轴器采用整体式中空轴结构，整体外形做了三段式变径处理，

　　大幅提升构件的疲劳寿命，同时锥面结构也能在装配时起到导向作用，方便对准变矩器的安装位。靠近变矩器的输出端内孔和tav2-30变矩器的输入轴做适配，同样设置了对应的键槽结构，两端键槽的周向位置度公差控制在0.02mm以内，保证动力传递时两端的键受力均匀，不会出现单侧键过载磨损的问题。从安装边界来看，这款联轴器的总长度经过精准核算，装配后发动机输出轴端面和变矩器输入轴端面之间预留了1.5mm的轴向间隙，避免热态下轴件伸长导致两端轴头顶死，引发轴承额外负载；联轴器的最大外径控制在合理范围内，不会和周边的发动机导风罩、变矩器固定支架产生运动干涉，安装时不需要额外切削周边构件，直接替换原有连接轴即可完成装配。在实际应用场景中，

　　这类联轴器主要服务于小型非道路动力设备的传动系统，比如自制小型娱乐卡丁车时，选用百力通127cc发动机搭配tav2-30变矩器是非常成熟的动力方案，但市面上的通用联轴器往往存在公差过大、键槽不匹配的问题，容易出现高速丢转、起步抖动的情况，这款适配性的联轴器可以直接匹配两者的安装尺寸，不需要二次加工。另外在小型旋耕机、微型扫雪机这类园林机具的改装维修中，当原有联轴器出现扭断、键槽滑牙的故障时，这款构件也可以作为替换件使用，整体结构的抗扭强度经过核算，可以承受127cc发动机输出的最大12N·m左右的峰值扭矩，日常使用中不会出现过载断裂的问题。设计过程中还考虑了装配工艺性，整个构件的外形都是回转体结构，采用普通圆钢料即可在车床上一次装夹完成大部分外形加工，后续只需要通过插床或者线切割加工两端的键槽，不需要复杂的工装夹具，小批量加工的成本很低，维修替换时的采购成本也能控制在合理区间。联轴器的表面没有多余的装饰结构，所有外形尺寸都是服务于功能需求：外圆表面的粗糙度控制在Ra3.2，既不会因为过于粗糙增加装配时的摩擦阻力，也不需要过高的加工精度提升不必要的成本；两端内孔的同轴度公差控制在0.015mm以内，保证高速旋转时的动平衡性能，在发动机最高3600转的转速下，不会因为同轴度偏差产生额外的离心振动，延长两端支撑轴承的使用寿命。很多工程师在做这类小型传动件设计时，容易忽略轴向定位的细节，

　　这款联轴器在输入端和输出端的对应位置都设计了卡簧槽，装配时可以用轴用卡簧完成轴向定位，不需要额外加工定位台阶，也避免了传动过程中联轴器出现轴向窜动，导致键槽侧面异常磨损的问题。针对使用中可能出现的锈蚀问题，构件表面可以做发黑处理，不需要做镀铬或者喷涂这类高成本表面处理，毕竟这类构件大多安装在设备内部，不需要外观装饰，发黑处理的防锈能力已经可以满足日常使用需求，同时不会增加构件的外形尺寸，不会影响装配间隙。在实际选型时，只要确认发动机输出轴直径、变矩器输入轴直径和这款联轴器的内孔尺寸匹配，同时安装空间的轴向长度、径向回转半径满足边界要求，就可以直接选用，不需要额外做结构修改，大幅缩短小型动力设备的传动系统设计周期，减少改装和维修时的加工工作量。
