直列四缸发动机核心结构演示建模

　　这套直列四缸动力结构建模，核心还原了往复式内燃机最经典的动力传递逻辑，在民用乘用车、小型通用动力机组、入门级工程机械动力单元的结构教学、原理验证场景中，是非常适合新手拆解动力传递路径的参考样例。建模过程中没有套用量产机型的精确尺寸公差，核心目的是把四缸机的做功顺序逻辑、曲柄连杆的运动干涉边界、活塞往复运动与曲轴旋转的转换关系做直观呈现，不需要考虑量产机型的冷却水道布置、润滑油路走向、配气凸轮的精确型线这些复杂细节，更偏向原理验证级的结构演示。从结构组成来看，模型完整呈现了直列排布的四个活塞单元，对应曲轴上错角180度的四个曲柄销，能够直观展示1-3-4-2或者1-2-4-3两种常见点火顺序下，各缸活塞的位置对应关系：

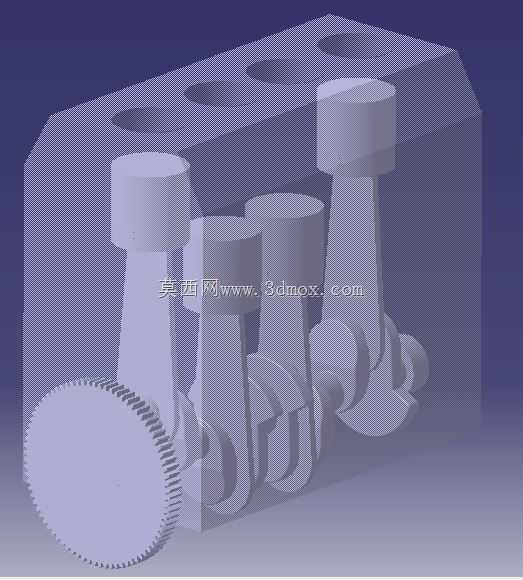

　　当一缸处于上止点准备做功时，四缸同样处于上止点对应排气冲程末端，二缸三缸分别处于下行进气、上行压缩的对应位置，这种对称的曲柄布置能最大程度抵消一阶往复惯性力，让整机运转的振动水平控制在合理区间，这也是直列四缸结构能在小排量动力单元中长期占据主流的核心原因。模型中附带的齿轮结构，是前端轮系的简化示意，对应实际机型中曲轴驱动凸轮轴、机油泵、水泵等附件的动力输出接口，建模时特意保留了齿轮的啮合间隙，没有做过盈的布尔合并，方便后续做运动仿真时直接添加旋转副、滑动副约束，快速模拟整机运转的动态效果。从安装边界来看，直列四缸的缸体采用一体式直列排布，相比V型布局结构更紧凑，横向安装尺寸更小，对于前置前驱的家用车型来说，可以在机舱内留出更多空间布置散热模块、转向机构与进排气系统，不需要为了避让动力单元做额外的机舱结构改造；缸体下部的曲轴支撑结构采用了简化的龙门式示意，对应实际机型中曲轴主轴承盖的安装位置，能够直观展示曲轴的支撑点位分布，理解全支撑曲轴的刚度优势。在功能特性的呈现上，模型特意将缸体做了半透明化处理，可以直接观察到内部活塞、连杆、曲轴的装配关系，不需要做爆炸图拆解就能看清各部件的连接逻辑：活塞通过活塞销与连杆小头连接，连杆大头通过剖分结构与曲轴曲柄销配合，曲轴旋转时带动连杆做平面复合运动，将活塞的直线往复运动转化为旋转扭矩输出，这套运动转换逻辑是所有往复式内燃机的核心，不管是汽油机、柴油机还是气体燃料发动机，

　　核心的动力传递路径都和这个模型展示的结构完全一致。在设计思路上，这套建模刻意省略了所有非核心的附属结构，没有加入气门、火花塞、喷油器、油底壳、气门室盖这些外围部件，把所有视觉重点都放在动力转换的核心运动部件上，对于刚接触内燃机结构的初学者来说，不会被复杂的外围管路、线束、附件干扰判断，能快速建立起四缸发动机核心结构的空间认知；对于做原理演示动画的从业者来说，这套模型不需要做大量的部件隐藏操作，直接添加运动约束就能输出清晰的运转演示动画，用来做职业培训、教学课件的素材非常合适。实际工程应用中，这类简化结构模型常被用在产品开发的前期方案验证阶段，在还没有敲定具体排量、缸径、冲程参数的时候，先通过简化模型确认整机的大致轮廓尺寸，

　　匹配整车或者动力机组的安装空间，确认动力输出端的位置、附件轮系的布置方向不会和周边结构产生干涉，等整体布局方案敲定之后，再在这个简化结构的基础上逐步细化各部件的精确尺寸、公差配合、材料选型等细节，能大幅减少前期方案迭代的工作量，避免在细节建模上浪费大量时间之后才发现整体布局存在硬伤。另外，这套模型的曲柄连杆比例做了通用化处理，连杆长度与曲柄半径的比值取了民用机型最常用的3.2-3.5区间，这个比例下活塞侧压力处于合理范围，不会因为连杆过短导致活塞敲缸风险升高，也不会因为连杆过长导致整机高度尺寸超标，对于入门级的建模练习者来说，可以直接参考这个比例调整参数，衍生出不同缸径、不同冲程的直列四缸机型模型，不需要重新摸索运动部件的比例关系。
