星型布局多缸径向动力输出结构

　　这类径向排布的多缸动力结构，最早在航空活塞动力领域得到大规模应用，凭借周向均匀布置的气缸布局，能在更小的整机迎风面下实现更大的排量输出，相比直列同排量动力单元，曲轴长度可缩短40%以上，整机轴向尺寸更紧凑，适配早期螺旋桨飞机的机头安装空间需求，后续也在小型通用航空、特种作业动力装备、定制化摩托动力改装领域有特定应用场景。从结构功能来看，每一组活塞都通过独立的连杆与中心曲柄销连接，做功行程沿周向依次错开，动力输出的平顺性优于同缸数的直列结构，曲轴运转时的动平衡更容易调校，不需要额外加装大尺寸平衡轴来抵消一阶二阶往复惯性力，整机自重可以控制在更低水平。设计过程中首先要确定的是气缸中心夹角，五缸结构采用72度周向均匀分布，

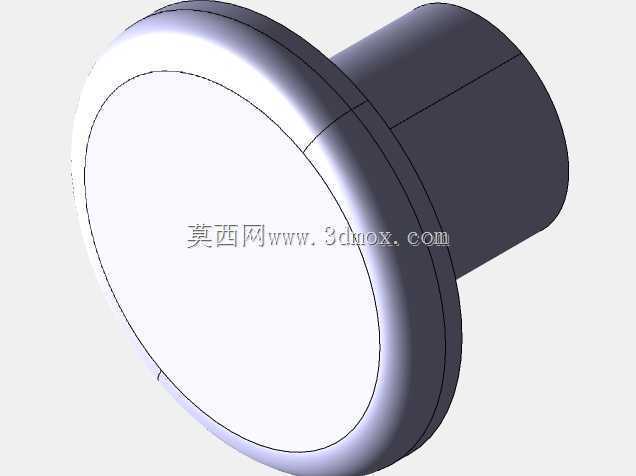

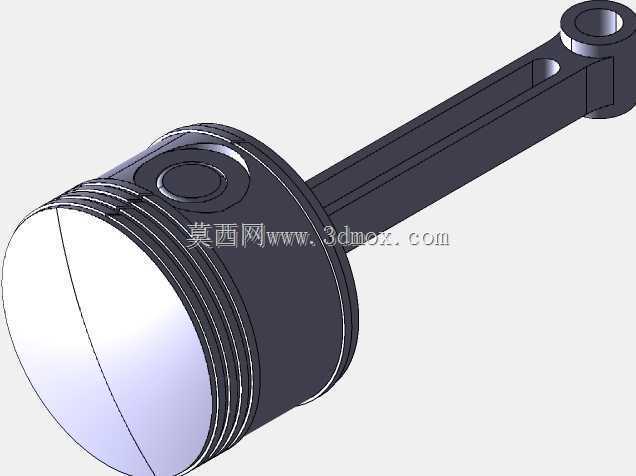

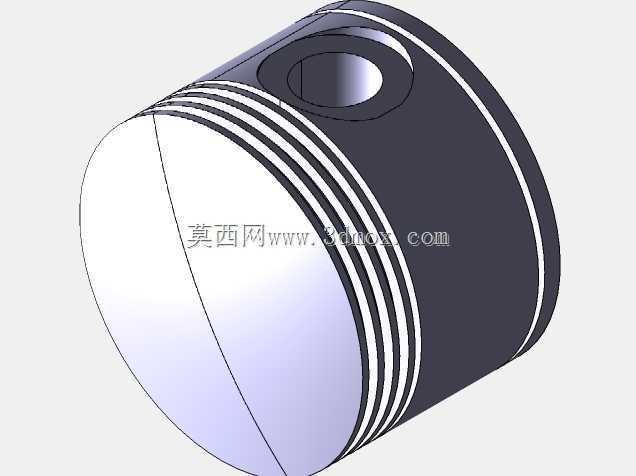

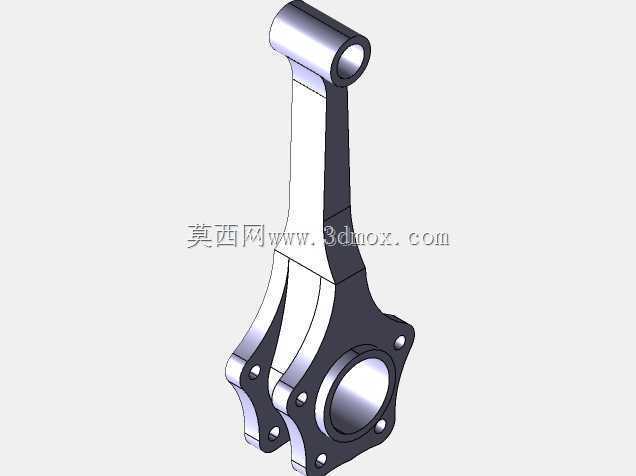

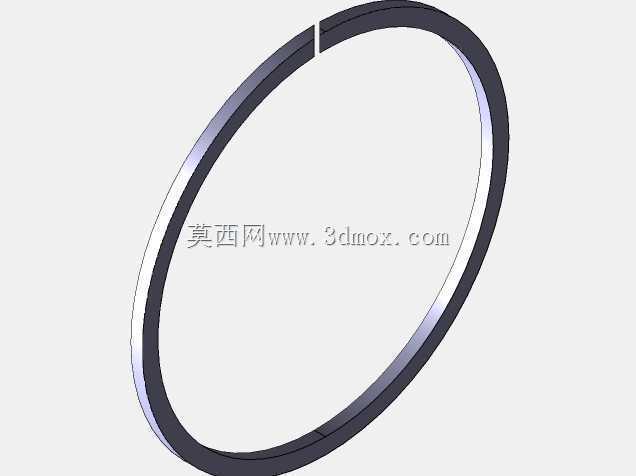

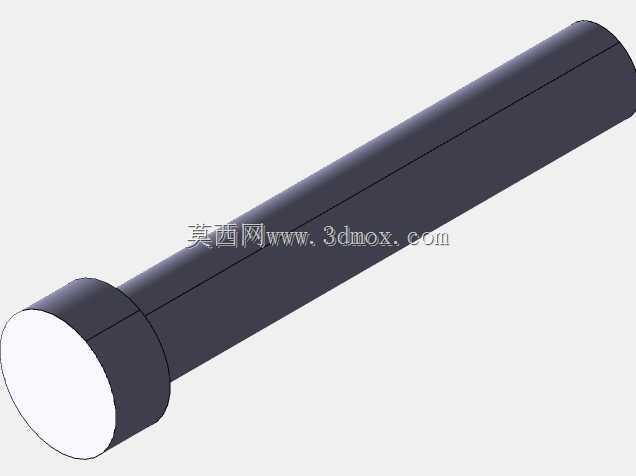

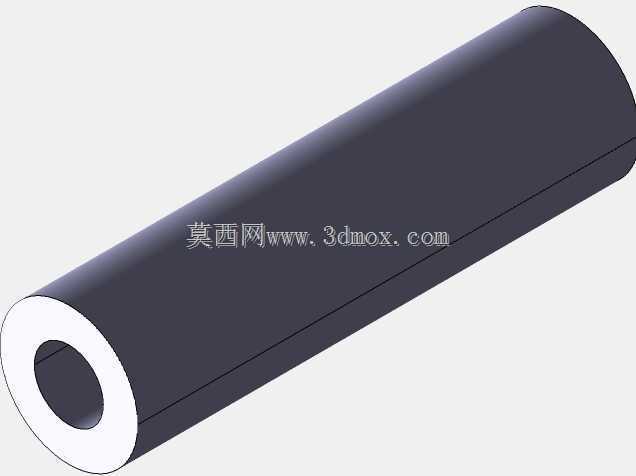

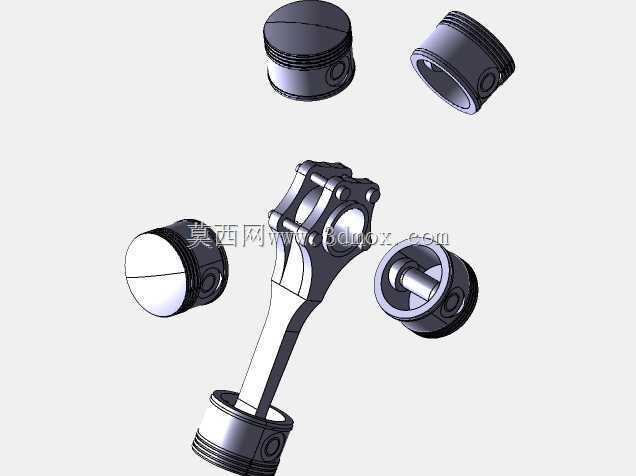

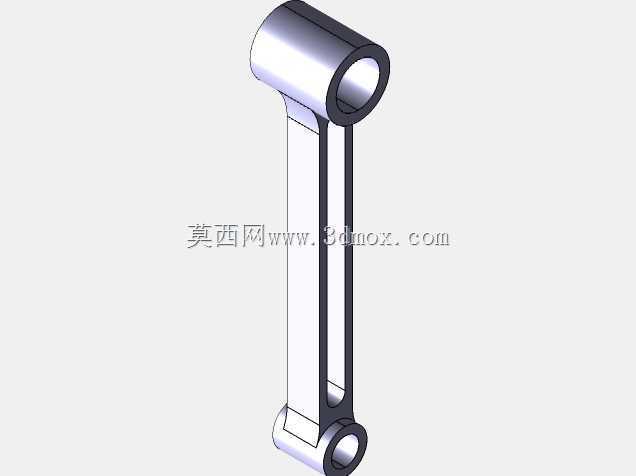

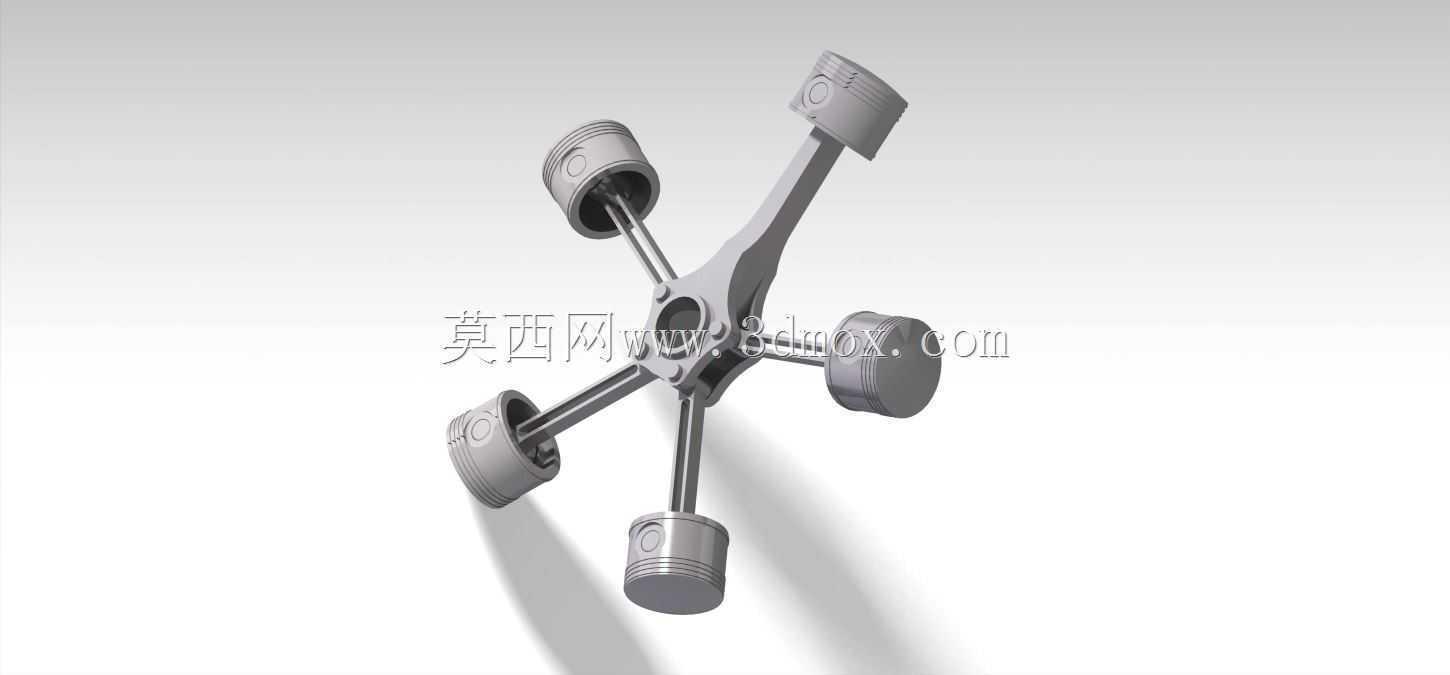

　　保证每一个做功行程的间隔角一致，避免出现动力输出的扭矩波动峰值；连杆大头采用共用曲柄销的铰接设计，主连杆直接固定在曲柄销上，其余副连杆通过铰接销与主连杆的大头凸台连接，这种结构能避免多连杆并列布置带来的曲柄销长度过长问题，同时保证各缸活塞的行程误差控制在0.02mm以内，不会出现各缸压缩比偏差过大的问题。活塞部分采用常规的内燃机活塞结构，带有三道环槽，分别安装两道气环与一道油环，活塞销采用全浮式设计，工作时可在连杆小头衬套与活塞销座孔内自由转动，保证磨损均匀。从安装边界来看，整机的最大外轮廓由各缸活塞处于上止点时的缸体外缘决定，中心曲轴的输出端采用标准的锥面配合键槽连接，可直接对接螺旋桨、离合器等动力输入端，

　　安装法兰的孔位沿中心圆周均匀分布，适配通用的动力安装支架尺寸。需要注意的是，这类结构的润滑系统设计与直列结构有明显区别，由于气缸沿周向分布，部分气缸在工作时会出现倒置、侧置的状态，采用干式油底壳结构更能保证不同姿态下的机油供给可靠性，避免大姿态变化时出现机油泵吸空的问题。建模过程中需要重点验证连杆运动过程中的干涉问题，尤其是副连杆相对于主连杆摆动时，要确认在整个曲轴运转周期内，各连杆之间、连杆与曲轴箱内壁之间不会出现运动干涉，活塞在上止点和下止点位置时，要保证与气缸盖、曲轴箱的预留间隙符合热膨胀要求，避免工作温度升高后出现运动卡滞。这类结构的进气道可采用周向环形布置的进气总管，统一为各缸供给混合气，

　　排气则通过每缸独立的排气管汇总到环形排气集管，排气脉冲可以相互抵消一部分，降低排气噪音。在小型特种动力应用场景中，这类结构还可以通过调整缸径、行程参数，适配不同的功率输出需求，比如用于小型无人直升机、气垫船的动力单元时，可以适当缩短行程提升转速，匹配高转速的螺旋桨负载；用于固定式发电机组动力时，可以加大缸径提升低转速扭矩，适配发电机的恒定转速运行需求。
