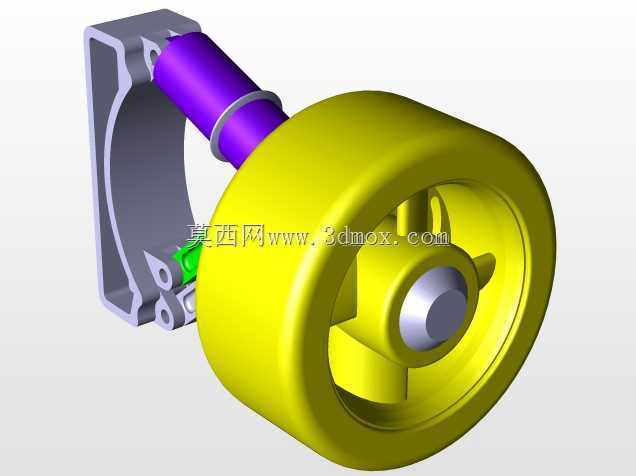

车辆前轮悬架结构演示三维数模

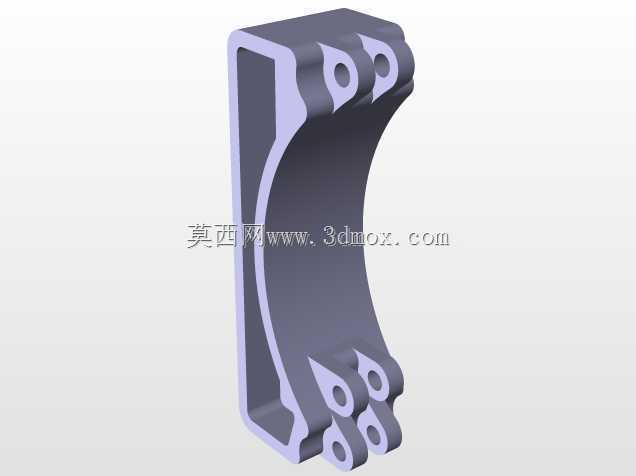

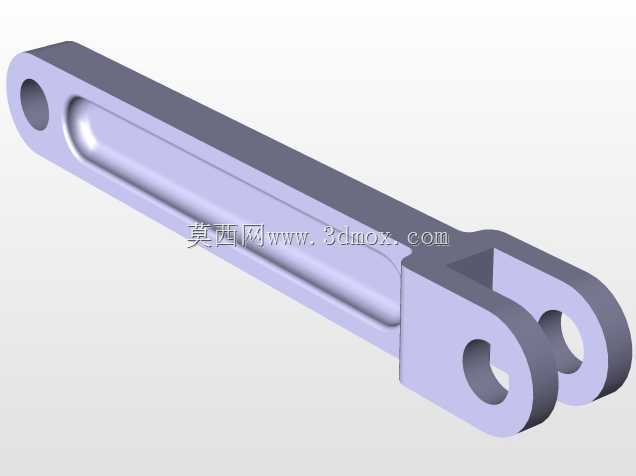

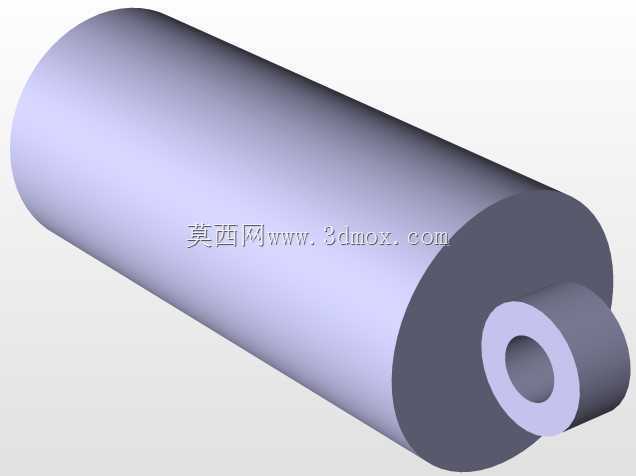

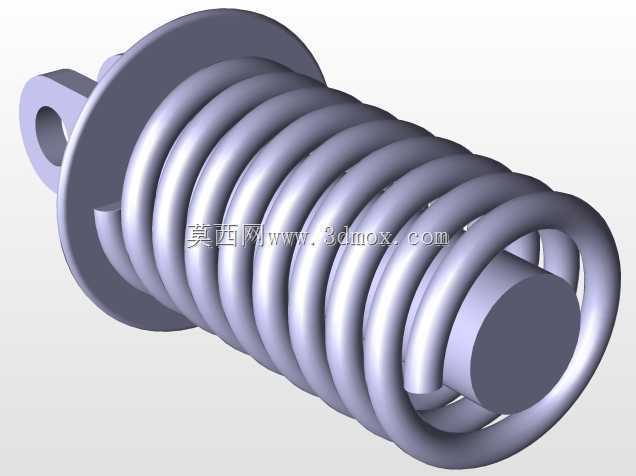

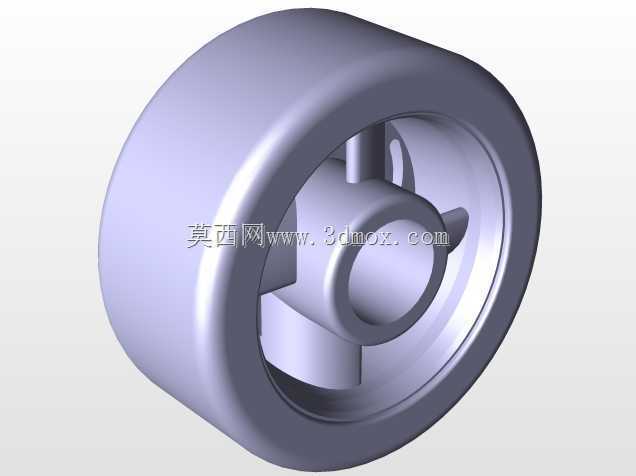

　　在轮式行走装备的底盘系统设计中，前轮承担着转向承载、路面冲击缓冲的核心作用，这套前轮悬架的结构数模，完整还原了轮边连接部位的核心构造，可直接用于底盘轮边系统的原理验证、结构匹配校核工作。从实际应用场景来看，这类轮边悬架结构广泛适配小型短途代步车辆、厂区内转运AGV、轻型作业巡检装备的前轮承载部位，区别于乘用车辆的复杂多连杆悬架结构，该结构采用集成化的轮座连接设计，将轮毂承载、轴孔对接、加强筋支撑整合为单一主体构件，大幅减少了轮边的零件数量，降低了装配环节的公差累积风险，非常适合对维护便捷性、结构可靠性要求较高的低速行走场景。从功能特性上看，该构件的外圈为轮体配合面，加工精度需要匹配对应规格的轮辋或者实心滚轮的内径公差，

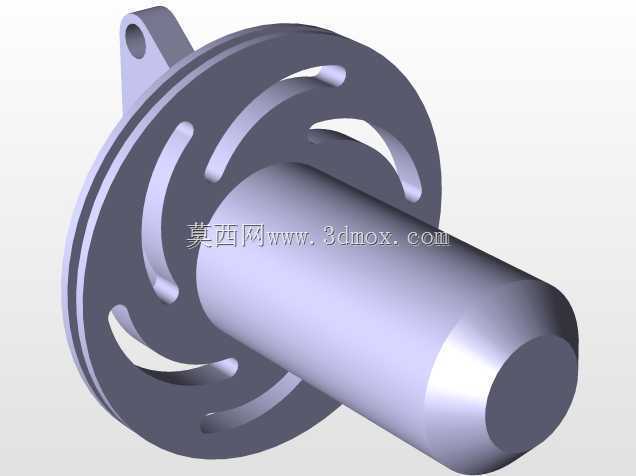

　　过盈量控制在合理区间内，既可以避免轮体运转过程中出现径向窜动，也不会因为过盈量过大导致装配时外圈出现应力开裂。中心的轴孔是与转向节或者固定轮轴对接的核心部位，孔内的公差带需要匹配对应轴径的配合要求，若为固定轮结构则采用过渡配合加装定位销防转，若为转向从动轮结构则预留轴承安装位，降低转动过程中的摩擦阻力。结构内部的三道径向加强筋，分别对应轮体受力的三个主要传递方向：垂直方向的承载筋直接承接来自车架的竖向载荷，将地面传递的冲击力分散到整个轮座外圈；侧向的两道加强筋则用于抵消转向过程中产生的横向力矩，避免轮座在侧向外力作用下出现根部断裂。在设计思路上，该结构没有采用多余的冗余设计，所有壁厚都经过受力仿真校核，在满足1.

　　5倍额定载荷静强度要求的前提下，尽可能削减了非受力区域的材料厚度，既降低了单个构件的重量，也减少了注塑或者铸造成型过程中的缩孔风险。从安装边界来看，中心轴孔的轴向长度需要匹配轮轴的安装深度，端面预留的沉台结构可以容纳轴端的锁紧螺母或者卡簧，避免锁紧部件突出轮座端面与轮体发生运动干涉；外圈的宽度尺寸需要对应所选轮体的宽度，两侧预留的间隙不超过2mm，防止轮体运转过程中出现轴向窜动剐蹭轮座侧壁。在实际选型匹配过程中，设计人员可以直接基于该数模调整轴孔直径、外圈宽度、加强筋厚度等参数，适配不同载荷等级、不同轮径规格的前轮安装需求，不需要从零开始搭建轮座的基础结构，能够大幅缩短轮边系统的设计周期。需要注意的是，

　　该结构的受力薄弱点位于加强筋与中心轴座的连接根部，在进行参数化修改时，根部的圆角半径不能小于壁厚的0.2倍，避免应力集中导致的疲劳断裂；若应用在存在较强冲击的作业场景，可在筋位外侧增设辅助加强凸台，提升结构的抗冲击性能。该数模完整还原了轮座的所有配合面、安装位、加强结构，可直接导入仿真软件进行受力分析，也可用于生成工程图纸指导后续的加工或者开模工作，对于从事低速轮式装备底盘设计的结构工程师来说，能够作为轮边承载结构设计的可靠参考，避免在基础结构设计上出现常见的公差匹配、强度不足类问题。
