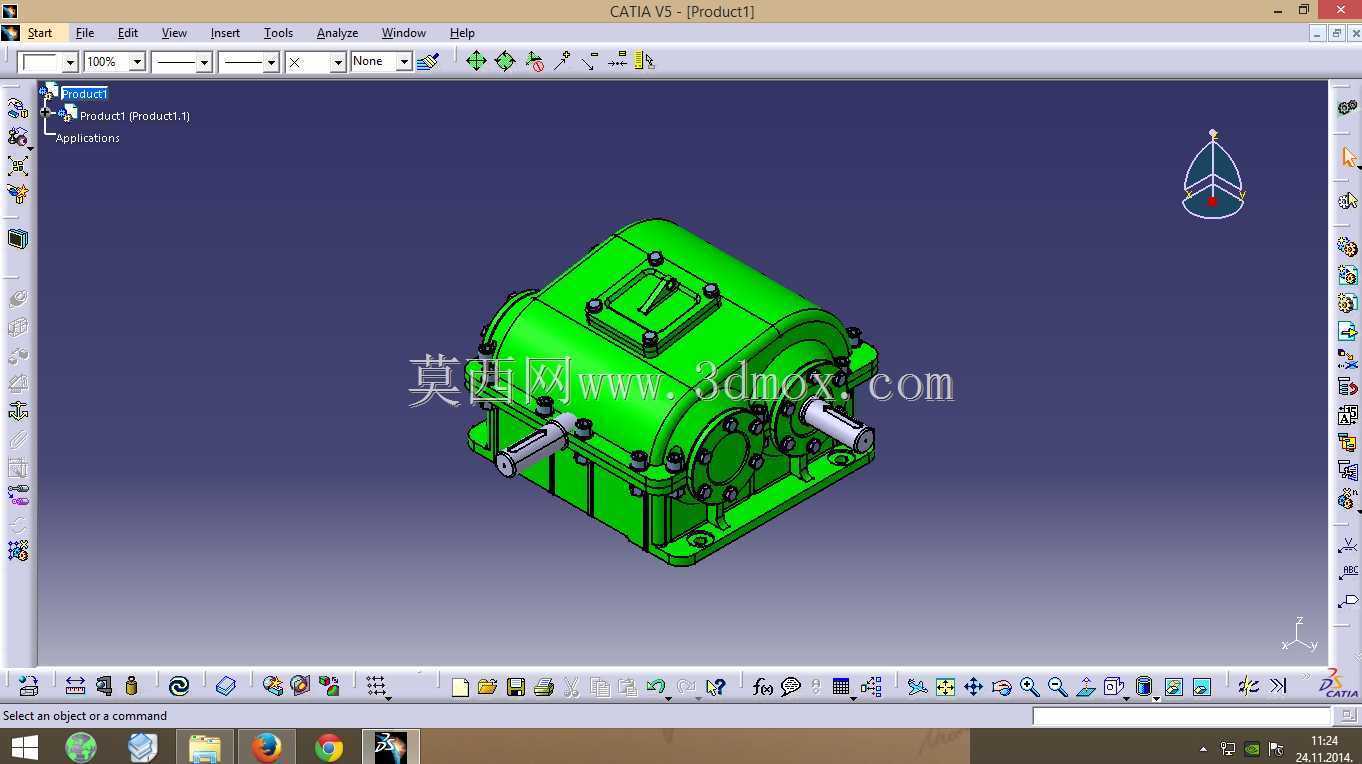

封闭式同轴齿轮减速传动箱体结构

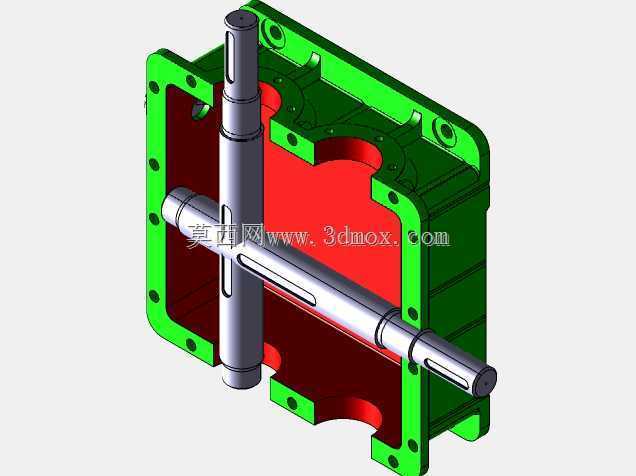

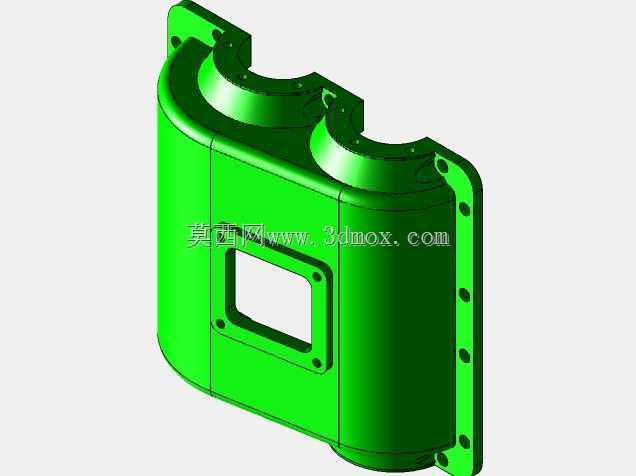

　　这款减速传动装置的应用场景覆盖轻工输送、小型机床进给、包装设备动力传递等多个常规工业传动环节，核心作用是匹配原动机与工作端的转速差，同时放大输出扭矩，满足执行端低转速大扭矩的作业需求。从结构设计来看，整体采用封闭式铸铁箱体布局，上下剖分的箱体合箱面经过精密铣削加工，合箱后配合密封胶条可实现IP54级别的防尘防漏油效果，能适配多数有少量粉尘、常规温湿度的工业车间环境，无需额外加装外部防护壳体。输入输出轴采用平行同轴布局，轴伸端均设计有标准密封槽位，配套骨架油封可避免长期运行时润滑油从轴隙渗漏，轴端加工有标准平键键槽，可直接配套联轴器、链轮、皮带轮等常规传动连接件，无需二次加工轴头。箱体外部的加强筋沿轴承座受力方向辐射布置，

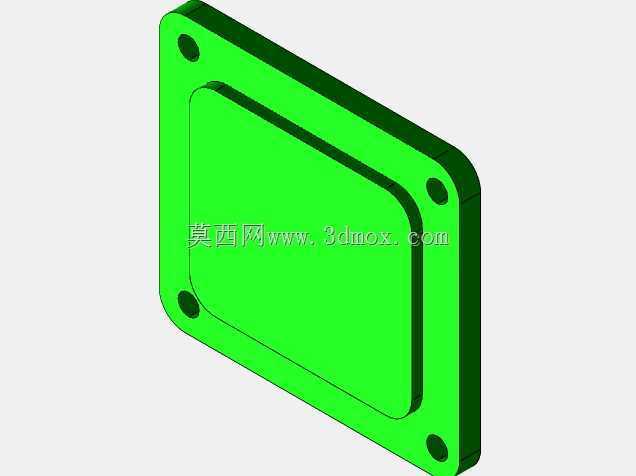

　　既可以在不显著增加箱体壁厚的前提下提升整体刚性，承受齿轮啮合产生的径向与轴向载荷，也能增大箱体散热面积，帮助齿轮搅动润滑油产生的热量快速散出，维持箱内油温在合理区间，避免长期高温运行导致润滑油黏度下降、齿轮磨损加剧。设计过程中优先考虑了装配与维护的便捷性，箱盖顶部预留有透气塞安装位，可平衡箱体内外气压，避免运行时内部压力升高冲坏密封件；箱体侧面设计有油标安装孔与放油螺塞孔，日常巡检时可直接通过油标观察箱内润滑油液位，换油时无需拆解箱体即可从底部放油孔排空废油。轴承座孔采用一次装夹镗孔加工，保证前后轴承的同轴度公差控制在0.02mm以内，避免齿轮啮合时出现偏载、点蚀等早期失效问题。从安装边界来看，箱体底部设计有四个带沉孔的安装脚，

　　安装孔的中心距按照通用传动安装尺寸规范设计，可直接适配多数常规设备的安装机架，安装脚的底面经过磨削加工，安装时可保证箱体水平度误差不超过0.1mm/m，避免轴系运行时产生附加弯矩。齿轮副采用斜齿圆柱齿轮设计，相比直齿齿轮啮合重合度更高，传动过程更平稳，噪音更低，可适配连续24小时运行的工况，齿轮参数经过扭矩校核，额定输出扭矩可覆盖0.5-5kW功率段的原动机配套需求，输入转速最高可适配1500r/min的常规四级电机。箱体内腔设计有合理的油池空间，润滑油加注至油标中位时，低速级大齿轮可浸入油面1-2个齿高，运转时可将润滑油带至各个啮合齿面与轴承位置，实现飞溅润滑，无需额外加装强制润滑系统，简化了整体结构，降低了后期维护成本。

　　箱体边角位置均设计有吊装螺孔，方便设备组装、搬运时的吊装作业，避免吊装时磕碰轴伸或箱体加工面。整体结构没有冗余设计，所有外部结构均服务于功能需求，没有多余的装饰性结构，完全围绕工业场景下的可靠运行、便捷维护设计，可直接用于常规中小功率传动场景的设备配套，也可作为传动结构设计的参考案例，帮助设计人员理解封闭式减速箱的布局逻辑、受力设计要点与安装尺寸规范。
