汽车发动机用涡轮增压器结构设计

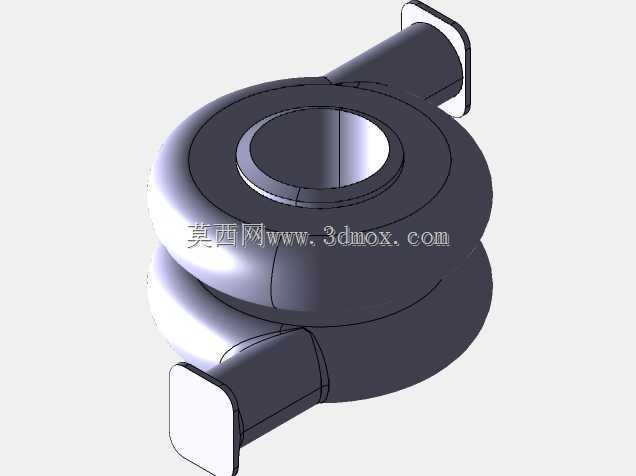

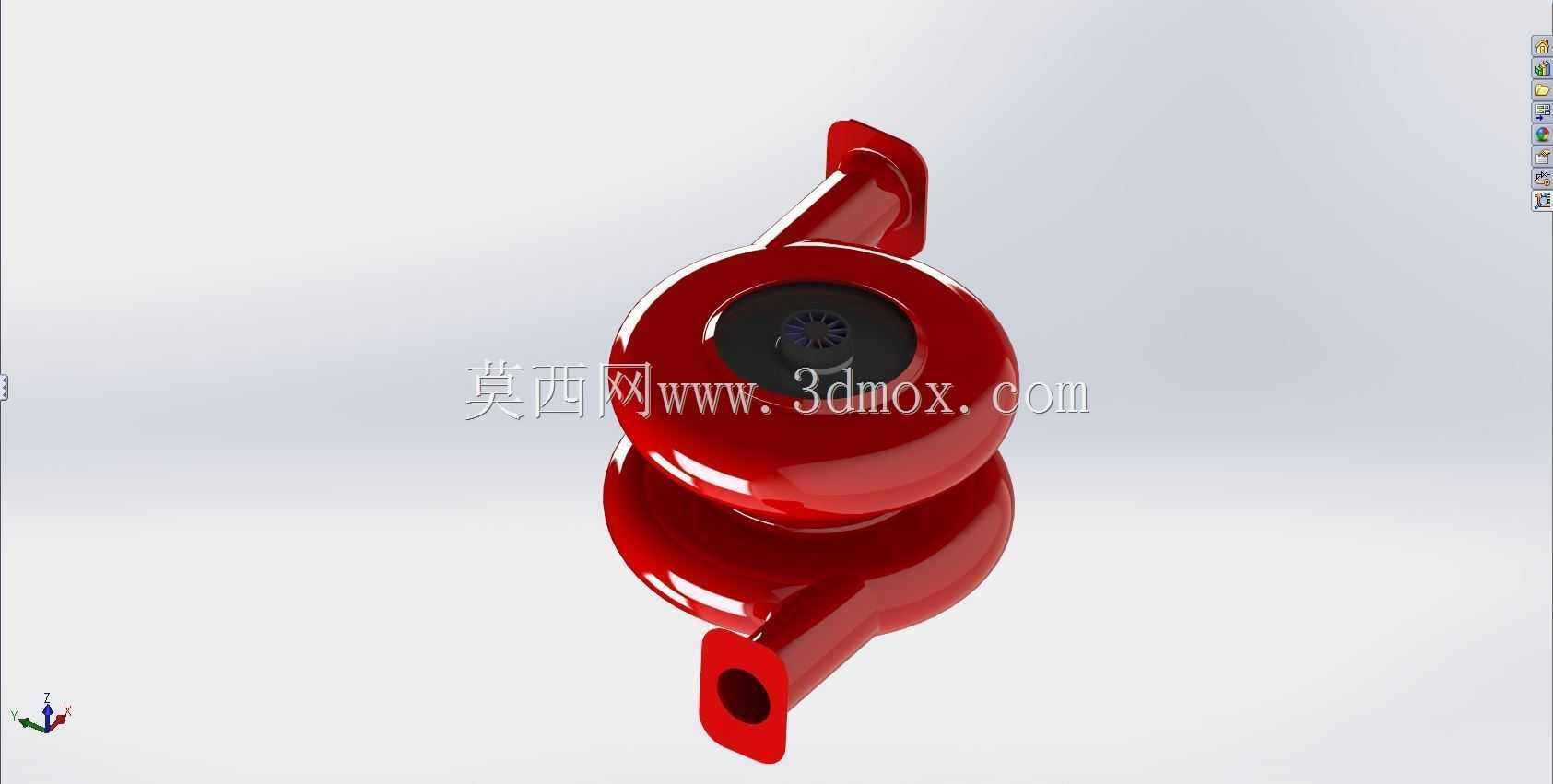

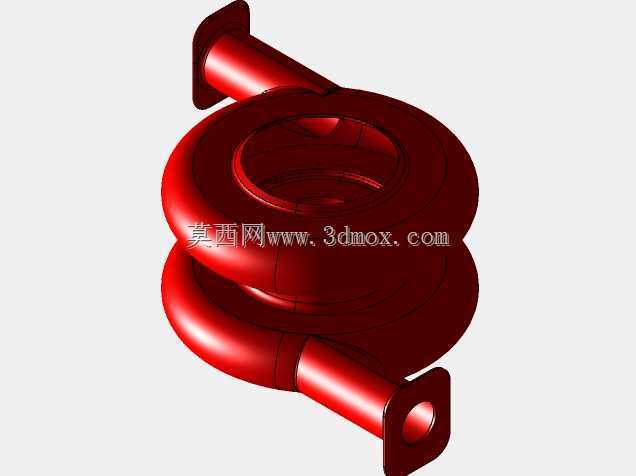

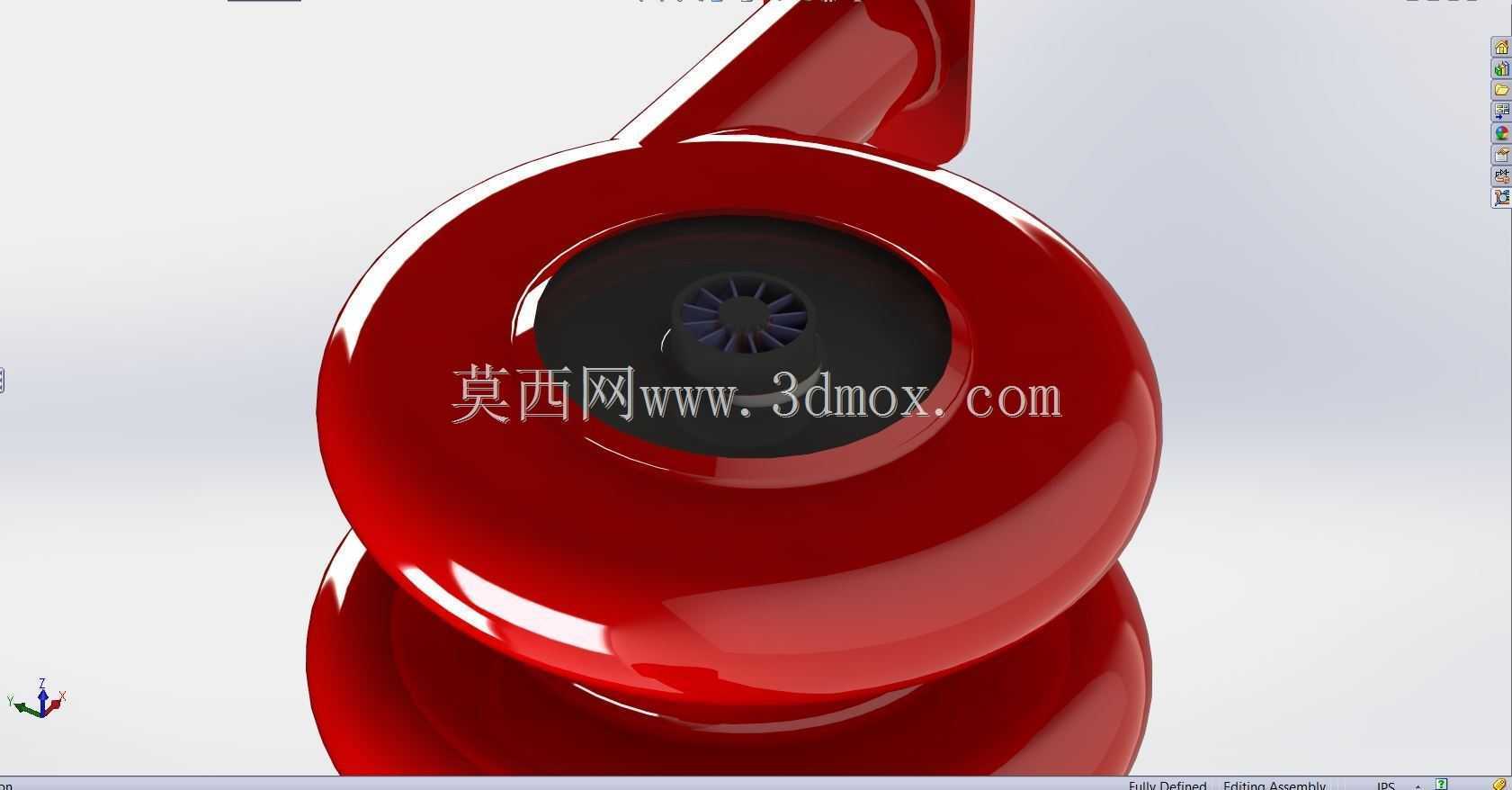

　　在汽车动力总成的配套设计环节，涡轮增压器是提升发动机升功率、优化燃油经济性的核心部件，这套三维结构完整还原了车用涡轮增压器的实体形态，覆盖压气机壳、涡轮壳、中间连接体、进出口法兰等全部核心结构，可直接用于动力系统匹配校核、安装空间验证以及相关教学演示场景。从实际装车场景来看，这类增压器多用于小排量乘用车的汽油发动机，也可适配部分轻型商用车的柴油动力单元，核心作用是利用发动机排出的高温高压废气驱动涡轮端叶轮旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让燃油燃烧更充分，最终实现动力输出提升15%-40%、同等工况下降低燃油消耗8%-15%的效果，同时能减少尾气中不完全燃烧产物的排放，满足当下动力系统小型化、高效化的设计趋势。

　　从功能特性来看，这套模型的结构完全匹配实际量产增压器的功能分区：涡轮端壳体采用耐温耐蚀的流道设计，能够承受700-900℃的废气持续冲刷，流道截面从入口到叶轮腔呈渐缩形态，保证废气动能高效传递给涡轮叶轮；压气机端壳体采用渐扩式流道设计，叶轮压缩后的高速空气在流道内减速增压，最终通过出口法兰送入发动机进气歧管；中间的连接腔体用于布置浮动轴承、密封环、润滑油道与冷却通道，保证转子轴在每分钟十几万转的高转速下仍能保持稳定运转，避免出现漏油、转子抱死等失效问题。进出口的法兰结构完全参照通用车用安装标准设计，压气机出口对接进气中冷器管路，涡轮入口对接发动机排气歧管，涡轮出口对接排气后处理系统，所有连接位的螺栓孔分布、法兰端面厚度都符合常规装车的尺寸要求。

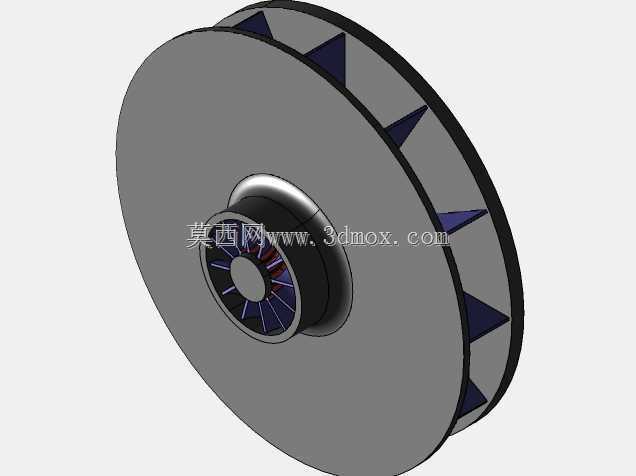

　　在设计思路上，这套结构优先平衡了气动效率与结构可靠性：压气机叶轮采用后弯式叶片设计，相比直叶片能在宽转速范围内保持更高的压比效率，同时降低高转速下的气流喘振风险；涡轮叶轮采用混流式结构，兼顾废气能量利用率与叶轮自身的结构强度，能承受废气脉冲带来的交变载荷；壳体的壁厚设计经过梯度优化，高温区域的涡轮壳壁厚适当增加以抵抗热变形，压气机壳在保证结构刚度的前提下适当减薄，控制整体重量；中间壳体的油道走向做了圆滑过渡处理，避免润滑油流动过程中出现节流或气阻，保证高速运转时轴承部位能得到持续的润滑与散热。

　　从安装边界与尺寸维度来看，这套增压器的整体轮廓尺寸适配1.2L-2.0L排量的直列四缸发动机安装空间，整体长度控制在220mm以内，最大外径处为压气机壳的160mm直径，涡轮端入口法兰为通用的三螺栓安装结构，中心距与主流排气歧管接口完全匹配，压气机端出口为55mm内径的标准管路接口，可直接对接常规规格的硅胶进气软管。安装时需要预留的周边间隙也在模型结构上做了对应体现：涡轮壳与周边发动机舱线束、管路的最小安全间隙不小于15mm，避免高温烘烤导致周边部件老化；中间壳体的润滑油进出口位置预留了标准管接头安装空间，进油口位于壳体上方、回油口位于壳体正下方，保证润滑油能依靠重力顺利回流到油底壳，避免回油不畅导致的漏油问题。另外，模型上的旁通阀安装位也做了完整还原，用于高转速工况下旁通部分废气，避免增压压力过高导致发动机爆震或增压器超速失效，旁通阀的执行器安装支架与壳体一体化设计，安装时不需要额外加工适配支架，能直接匹配常规的真空式或电控式旁通执行器。对于结构设计从业者来说，这套模型可以直接作为增压器选型匹配的参考基准，也可在此基础上针对特定排量发动机做流道优化、接口调整的二次设计，省去从零开始建模的大量时间，同时能保证结构尺寸与实际量产部件的一致性，避免设计阶段出现安装干涉、功能不匹配的问题。
