等距螺旋结构球形弹性缓冲构件

　　做了十几年结构设计，经手的弹性元件少说也有上百种，常规圆柱压簧、拉簧、扭簧的参数早就烂熟于心，第一次接触球形螺旋弹簧还是在做精密隔振平台项目的时候，当时客户要求隔振元件在三个轴向都要有接近的刚度曲线，不能出现常规圆柱弹簧侧向受力易侧弯、刚度非线性突变的问题，翻了不少弹性元件手册才锁定这种球形螺旋结构。这种构件的核心优势在于全向刚度一致性，常规圆柱弹簧的有效受力方向基本沿簧体轴线，侧向受力时有效圈数会快速减少，刚度陡增不说，还容易出现簧圈错位、永久变形的问题，而球形螺旋结构的簧圈沿球面轮廓排布，不管力从哪个轴向施加，参与变形的簧圈数量都能保持相对均匀，不会出现局部应力集中的情况。从设计逻辑上来说，

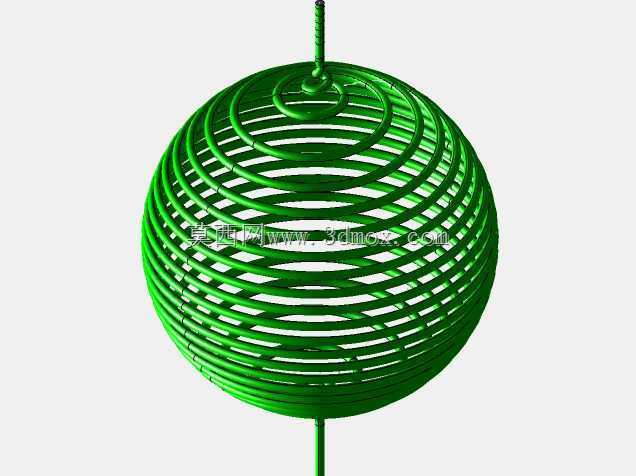

　　这种弹簧的螺旋线是沿标准球面的等距路径生成的，每一圈簧丝的曲率都随球面位置连续变化，两端的引出端做了同轴直段设计，方便和安装座做定位配合，不会出现安装偏载的问题。实际建模的时候要特别注意簧丝直径和球面直径的比例，我之前做样机的时候试过簧丝直径取球面直径的1/20，这个比例下弹簧的线性变形区间能占到总压缩量的60%以上，要是簧丝太粗，刚度会太大，起不到缓冲隔振的作用，太细的话又容易出现并圈碰磨，疲劳寿命会大幅下降。安装边界这块要注意，这种弹簧的安装座不能做全封闭的沉孔，要给簧圈径向变形留出足够空间，一般沉孔直径要比弹簧最大外径大15%左右，不然压缩的时候外圈簧圈会蹭到沉孔内壁，不仅会改变刚度曲线，长期摩擦还会磨损簧丝表面，

　　产生疲劳裂纹。应用场景上，这种构件除了精密仪器的隔振平台，还能用在小型家电的减震支座、手持设备的防摔缓冲结构、特殊阀门的复位机构里，之前有个做便携检测设备的客户，把这种弹簧装在设备内部的传感器模组周围，设备从一米高度跌落的时候，三个方向的冲击加速度都能被缓冲到传感器耐受阈值以内，比用多个圆柱弹簧组合的方案省了30%的安装空间。建模过程中还要注意螺旋线的收尾过渡，两端直段和球面螺旋线的衔接处要做相切过渡，不能出现硬折角，不然这个位置会成为应力集中点，反复加载的时候很容易从折角处断裂，我之前第一次打样的时候没注意过渡，做寿命测试的时候不到一万次循环就断在衔接处，后来把过渡段的曲率调整到和相邻簧圈连续，寿命直接提升到了十万次以上。

　　另外这种弹簧的旋向选择也有讲究，如果是成对使用的场景，要选左右旋对称布置，避免受力时出现整体偏转的问题，要是单个使用的话，旋向对性能影响不大，但要注意引出端的固定方向，避免安装时产生附加扭矩。和常规弹簧相比，这种球形结构的并圈压缩量更大，能承受更大的极限变形，不会像圆柱弹簧那样压并后刚度瞬间变成刚性体，哪怕过载压缩到接近并圈状态，卸载后也能快速恢复原状，不会出现残余变形。做结构校核的时候不能直接套用圆柱弹簧的刚度公式，要按变曲率螺旋弹簧的计算方法，把每一圈簧丝的曲率、受力力矩都分段计算，不然算出来的刚度值和实际测试值会差30%以上，我一般会在建模完成后用有限元软件做一次静力学仿真，模拟不同方向加载的变形和应力分布，调整簧丝直径和圈数直到刚度曲线符合设计要求，再出图打样，能省不少反复试错的成本。
