多辐条轻量化汽车合金轮毂结构设计

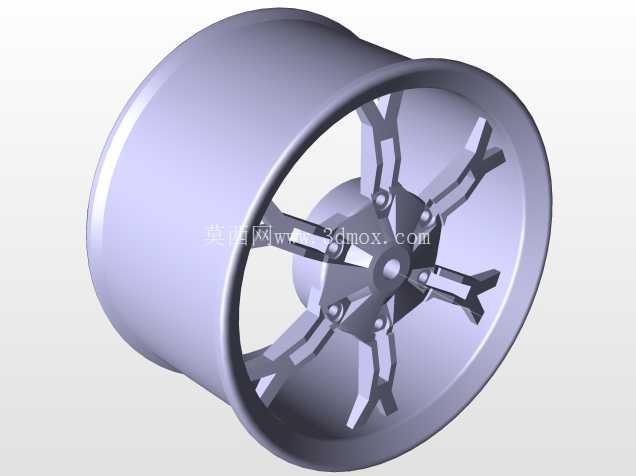

　　在乘用车辆与改装车辆的行走系统设计中，轮毂作为连接轮胎与车轴的核心承载部件，其结构合理性直接关系到行驶安全性、动态响应特性与整车轻量化表现。本次设计的合金轮采用铸造铝合金作为基础基材，整体为一体式桶形轮辋搭配分叉式多辐条的结构布局，轮辋部分预留标准轮胎安装位，边缘设置符合行业规范的胎圈座凸缘，能够保证充气后轮胎与轮辋的紧密贴合，避免高速行驶过程中出现轮胎脱圈的风险。从结构受力角度出发，辐条采用对称式分叉设计，每根主辐条在靠近轮辋的位置拆分为两个支脚与轮辋内壁连接，这种设计一方面可以分散轮辋传递过来的路面冲击载荷，避免应力集中在单条辐条与轮辋的连接位置，另一方面能够在同等材料用量下提升辐条的侧向支撑刚度，减少车辆过弯时的轮毂形变。

　　中心安装区域设置了凸起的定位轴台，能够与车轴轴头实现精准配合，周围均匀分布的螺栓孔位按照标准乘用车孔距设计，安装面做了平整化处理，保证轮毂安装后与车轴法兰面完全贴合，避免高速转动时出现动平衡偏差。在设计过程中，首先需要确定轮辋的标称宽度与直径参数，匹配对应规格的民用轿车轮胎，轮辋的偏距设置兼顾了轮距与悬架转向机构的运动边界，确保转向过程中轮胎与翼子板、悬架摆臂之间预留足够的安全间隙，不会发生运动干涉。辐条的厚度从中心安装位向轮辋方向做渐变处理，靠近中心的位置厚度更大，能够承受传动系统传递的扭矩载荷，靠近轮辋的支脚位置适当减薄，在保证强度的前提下降低整体重量，减少簧下质量，提升车辆的悬挂响应速度。

　　轮辋的桶身部分做了等壁厚设计，内壁预留了气门嘴安装孔位，位置避开辐条遮挡区域，方便后期轮胎充气时的气门嘴安装与胎压检测模块的布置。从实际应用场景来看，这类合金轮毂既可以用于民用代步车辆的原厂替换配件，也能够满足入门级汽车改装的外观与性能需求，相比传统钢制轮毂，铝合金材质的散热性能更优，长时间连续制动时能够更快将刹车系统产生的热量传导散发，降低刹车热衰减的风险。设计时还需要考虑动平衡特性，整个轮体的质量分布围绕中心旋转轴做对称校准，辐条的分叉角度、支脚尺寸完全对称，减少转动时的不平衡量，降低车辆高速行驶时的方向盘抖动概率。

　　安装边界方面，中心孔直径匹配主流乘用车的轴头尺寸，螺栓孔的分布圆直径符合通用安装规范，不需要额外加装变径圈或者孔位适配器就可以直接适配对应车型，轮辋内侧的凹陷深度预留了刹车卡钳的安装空间，能够兼容常规尺寸的浮动式刹车卡钳，不会出现卡钳与轮辐剐蹭的问题。在结构验证环节，需要重点校核几个关键位置的强度：一是辐条与中心安装座的连接位置，承受起步、制动时的扭矩冲击与过弯时的侧向载荷；二是辐条支脚与轮辋的焊接（铸造一体）连接位置，承受路面颠簸带来的垂直冲击；三是轮辋胎圈座位置，承受轮胎充气后的膨胀压力与行驶过程中的轮胎侧向挤压力。整个轮毂的外形线条流畅，辐条的分叉造型既满足结构受力需求，也兼顾了外观的视觉效果，表面没有多余的凸起结构，减少行驶过程中的空气乱流，一定程度上能够降低风阻系数。
