三角铰接式双孔连接机械支撑构件

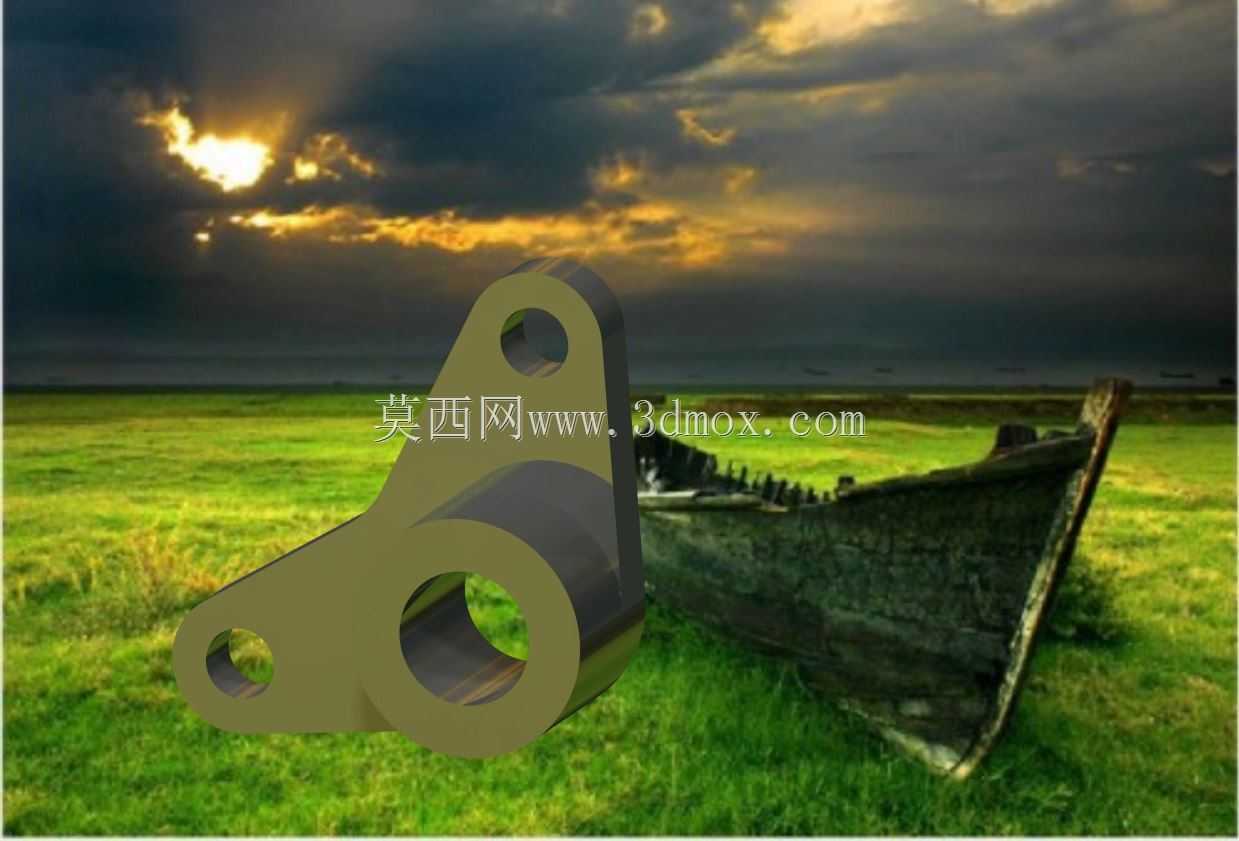

　　在中小型机电设备的传动链路、工装夹具的定位模块以及小型自动化生产线的辅助支撑结构中，这类三角构型的双孔铰接支撑构件是十分常见的传力与定位零件，日常选型和结构设计过程中，很多工程师容易忽略这类小零件的受力边界与安装适配性，导致后期设备运行出现铰接松旷、支撑变形甚至连接断裂的问题。从结构构型来看，该零件采用近似三角形的板式主体设计，主体板面做了等厚度处理，三个端点位置分别设置了三个不同孔径的安装孔，其中两个大直径孔为铰接配合孔，孔壁做了加厚凸台处理，小直径孔为辅助定位固定孔，这种三孔分布的三角构型，本质是利用三角形的结构稳定性，在有限的安装空间内实现两个旋转自由度方向的铰接支撑，同时通过小直径孔完成零件自身的位置锁止，

　　避免铰接过程中构件自身出现周向转动。从实际应用场景出发，这类零件常被用在交流稳压设备的内部调压机构铰接位置、小型输送线的张紧臂支撑端、工装夹具的快速夹钳传动链路中，承担铰接转轴的支撑、传动摆臂的力传递作用，工作过程中需要承受摆臂往复摆动带来的交变径向载荷，部分工况下还需要承受一定的轴向冲击力，因此在结构设计阶段，孔位的同轴度、凸台的厚度、板面的过渡圆角都是需要重点校核的参数。设计这类构件时，首先要明确安装边界：两个大铰接孔的中心距是核心安装尺寸，直接决定了铰接摆臂的活动行程，设计时需要根据配套转轴的直径确定孔的配合公差，通常与转轴采用间隙配合的场景下，孔的公差带选H8即可，如果是需要加装衬套的耐磨场景，孔的公差带需要调整为H7，

　　同时孔壁的凸台厚度要比配套衬套的长度小0.1-0.2mm，避免衬套压装后凸出台面影响铰接面的贴合。零件的整体外轮廓要避开周边运动部件的活动范围，三角构型的斜边做了平滑过渡，没有尖锐棱角，一方面是减少应力集中，另一方面也避免安装过程中划伤操作人员或者周边的线束、管路。从受力角度分析，该零件的最大应力集中点出现在两个大孔之间的连接筋位置，因此设计时这个位置的板面厚度要比其余位置厚15%-20%，同时孔与板面的交接位置做了R2-R3的过渡圆角，避免交变载荷作用下出现应力开裂。安装过程中，小直径的固定孔需要穿装定位销或者锁紧螺丝，将构件固定在设备的安装基座上，锁止力矩需要控制在合理范围，避免力矩过大导致板面变形，影响两个铰接孔的同轴度。

　　日常维护过程中，这类铰接支撑构件需要定期检查孔位的磨损量，当铰接孔的磨损量超过孔径的1%时，就需要及时更换零件，避免铰接间隙过大导致传动精度下降，甚至引发设备卡滞。在三维建模过程中，这类零件的建模逻辑需要优先确定三个孔的中心坐标，以两个大铰接孔的中心连线为基准，确定第三个固定孔的相对位置，之后再拉伸生成主体板面，最后添加凸台、过渡圆角等细节特征，建模时需要重点保证两个铰接孔的轴线平行度，平行度公差需要控制在0.02mm以内，避免安装后转轴出现卡滞。另外，零件的安装面需要做平面度处理，平面度公差控制在0.05mm以内，保证安装后与基座面完全贴合，不会出现局部受力的情况。这类零件虽然结构简单，但是在整个传动链路中起到的作用十分关键，一旦出现失效，会导致整个机构的动作错位，因此设计阶段不能因为零件尺寸小就忽略参数校核，需要结合实际工况的载荷大小、摆动频率、安装空间做针对性的结构优化，比如在重载工况下，可以在两个大孔之间的连接筋位置增设加强筋，提升零件的抗变形能力，在有腐蚀的工况下，需要选用耐腐蚀的材质或者做表面防腐处理，延长零件的使用寿命。
