多管轮式火箭发射作战载具结构设计

　　在地面突击与火力支援作战场景中，轮式多管火箭发射载具承担着纵深火力覆盖、阵地压制、装甲集群毁伤的核心战术任务，相较于履带式发射平台，轮式底盘的公路机动速度更快，长距离转场无需依托重型平板运输车，可快速沿公路网完成部署，适配快反作战单元的机动需求。该载具采用8×8重型轮式底盘布局，前两轴为转向轮组，后两轴为驱动轮组，整车轴距分配兼顾了承载能力与转弯通过性，底盘大梁采用箱型焊接结构，可承受发射瞬间的大口径火箭弹后坐力冲击，避免车架出现塑性变形。驾驶室采用双排乘员舱布局，可容纳驾驶人员、火控操作手与指挥人员，舱体外部设置有防弹装甲层，车窗采用防弹玻璃设计，可抵御轻武器射击与炮弹破片冲击，舱内预留了火控终端、通讯设备的安装空间，

　　操作位的布局符合人机工程学要求，操作人员可在舱内完成发射参数装订、射向调整、发射序列控制的全流程操作。发射装置采用多管定向器集束布局，定向管呈多排多层排列，单组定向器可搭载数十发大口径火箭弹，定向管内壁加工有导向滑轨，可约束火箭弹出管初始姿态，降低初始扰动对射击精度的影响；定向器组安装在回转俯仰平台上，平台采用回转支承与底盘连接，可实现360度方向射界调整，俯仰机构采用液压油缸驱动，可在0到60度俯仰角范围内无级调节，适配不同射程的打击需求。回转平台与底盘之间设置有液压驻锄结构，发射前可将驻锄放下支撑地面，将发射后坐力直接传导至地面，避免轮胎承载过大冲击力导致整车位移，影响射击精度。载具的动力舱设置在驾驶室后方，

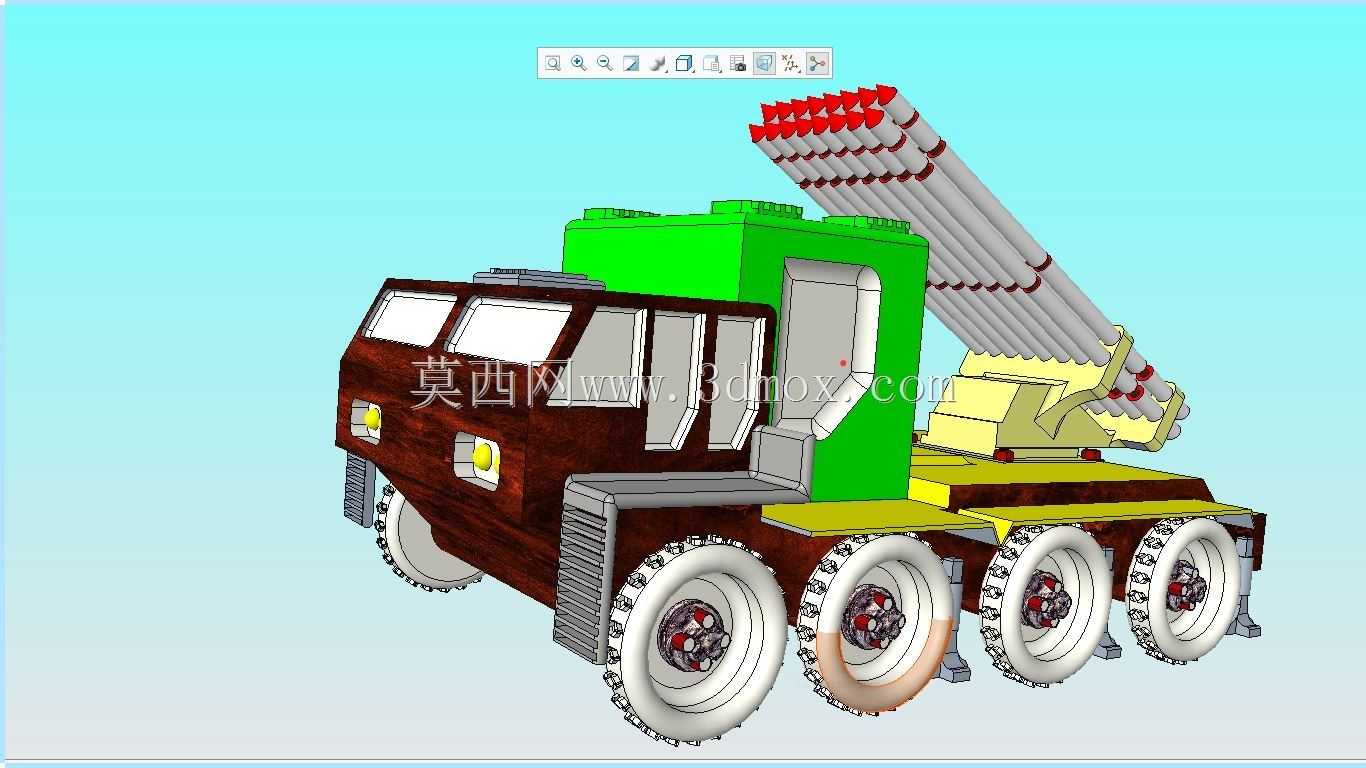

　　采用大马力柴油发动机搭配全自动变速箱，动力输出可满足全地形行驶需求，轮胎采用大花纹越野轮胎，配备中央充放气系统，可根据不同路面条件调整轮胎气压，在泥泞、沙地、松软路面行驶时降低胎压增大接地面积，提升通过性。建模过程中，首先对底盘的轮距、轴距参数进行基准定位，确定整车的边界尺寸，再依次搭建车架、悬挂、轮组的结构，确保轮组的跳动行程符合越野行驶的设计要求；驾驶室建模时重点关注舱内操作空间的预留，以及装甲板的安装贴合度，避免出现结构干涉；发射装置建模时，先完成单根定向管的参数化建模，再通过阵列装配完成整组定向器的布局，确保定向管之间的间距符合火箭弹装填、发射的安全间隙要求，同时对回转俯仰机构的铰接点进行运动仿真验证，

　　确认射界调整过程中不会与驾驶室、动力舱发生结构碰撞。在安装边界设计上，整车高度控制在公路运输限高范围内，宽度满足标准公路车道通行要求，可直接通过等级公路、桥梁涵洞，无需额外拆解运输；发射装置回转时的外廓边界预留了足够的安全距离，避免射向调整过程中定向管与车体结构发生剐蹭；驻锄的展开宽度经过校核，确保大角度发射时整车的稳定性，不会出现侧翻风险。该结构设计可直接用于作战载具的方案论证、结构教学演示，也可作为同类型装备改型设计的参考基准，建模过程中对各部件的连接关系、运动间隙都做了还原，能够直观展示轮式火箭发射车的整体结构与工作逻辑。
