多缸内燃机排气歧管结构设计方案

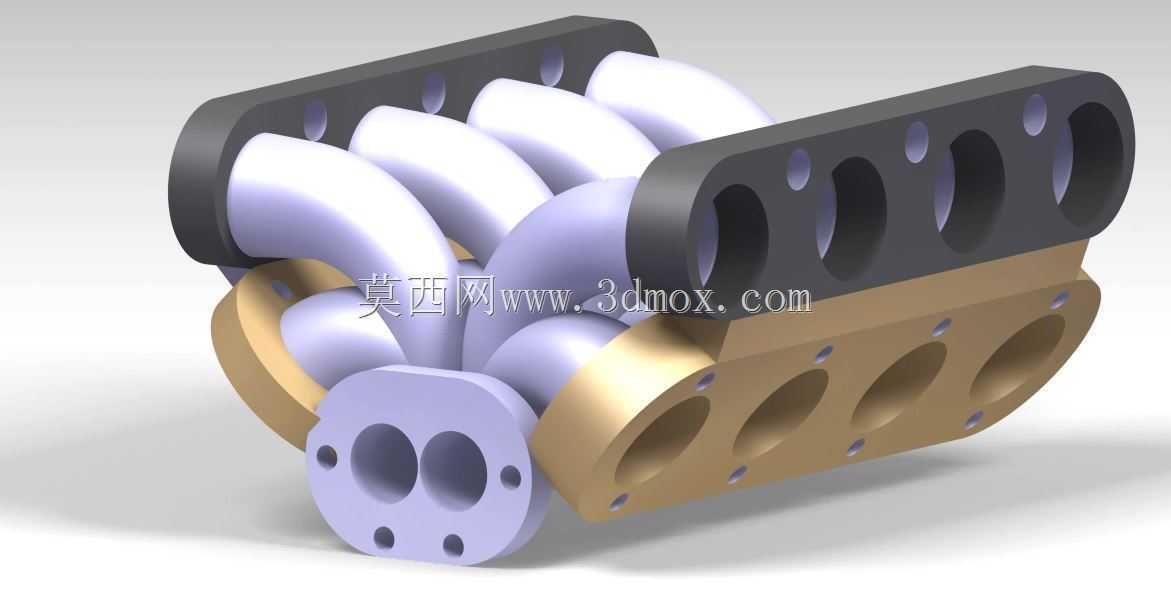

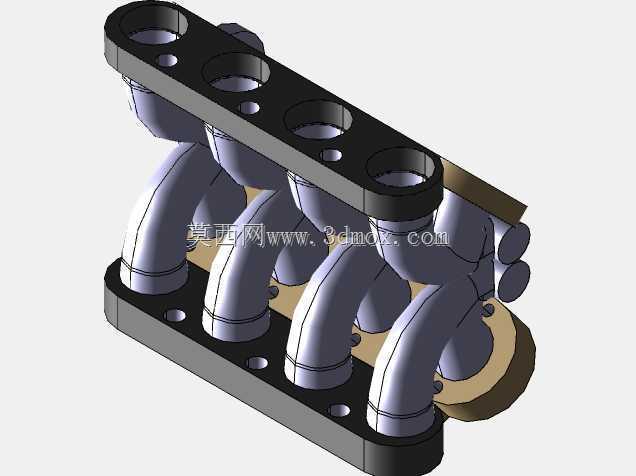

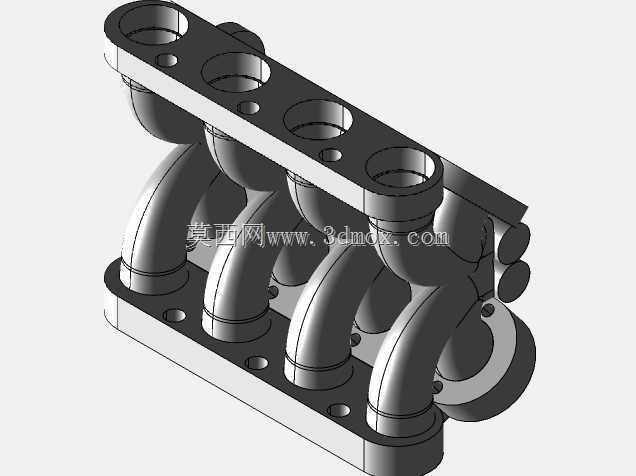

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力系统匹配设计中不可忽视的关键结构件。本次呈现的排气歧管结构针对直列多缸机型的布置需求设计，整体采用双侧法兰加弯管汇流的结构形式，进气侧法兰对应气缸盖的排气口排布设置对应数量的安装孔位，每个气道入口的位置度公差严格控制在±0.1mm范围内，确保与缸盖排气口对接时无错位、无额外气流阻力，法兰端面加工有密封槽结构，可适配金属复合密封垫片，满足高温排气工况下的密封要求，避免高温废气泄漏引发的周边部件热损伤风险。排气侧采用汇流法兰结构，将各缸排出的废气汇总后统一输送至三元催化器、

　　涡轮增压器等下游部件，法兰的安装孔位按照通用排气系统连接尺寸设计，可适配多数同排量机型的后处理接口，降低后续改装与匹配的改造成本。气道部分采用等长度渐变曲率弯管设计，在有限的发动机舱布置空间内尽可能保证各缸排气路径长度差值控制在5%以内，避免各缸排气压力波相互干扰导致的排气不畅问题，弯管的内壁过渡圆角经过反复优化，不存在锐角突变结构，可有效降低排气气流的沿程阻力，减少排气背压，对提升发动机高转速区间的动力输出表现有明显帮助。从安装边界来看，该结构整体轮廓尺寸适配主流直列四缸发动机的舱内布置空间，进气侧法兰的安装孔距与缸盖排气侧螺栓孔位完全匹配，安装时无需对缸盖进行额外加工，歧管本体与周边的发动机悬置、线束、

　　冷却管路等部件预留了不小于15mm的安全间隙，避免发动机运行过程中振动位移引发的部件干涉问题。材质适配方面，该结构可兼容铸铁铸造与不锈钢焊接两种加工工艺，若采用铸铁材质可满足自然吸气机型的成本与耐热需求，若采用不锈钢管焊接工艺则可适配涡轮增压机型的更高排气温度要求，同时降低整体结构重量。在实际工程应用中，这类排气歧管结构除了适配量产乘用车辆的内燃机外，也可经过小幅尺寸调整后应用于小型工程机械、固定式发电机组的动力单元上，其模块化的法兰接口设计可快速匹配不同排量、不同气缸数的机型需求，减少重复设计的工作量。设计过程中重点考量了热胀冷缩的变形补偿问题，弯管段的曲率设计预留了足够的热变形余量，

　　法兰连接位置的螺栓孔采用略大于螺栓直径的光孔设计，可在歧管受热膨胀时释放部分应力，避免长期高温工况下出现法兰翘曲、焊缝开裂等失效问题。气道的截面采用圆形渐变设计，从进气侧的圆形接口逐步过渡到汇流侧的汇总截面，截面变化率控制在合理区间，避免气流流速突变引发的排气噪声增大问题，对提升整机NVH表现有一定辅助作用。在三维建模过程中，所有安装孔位、密封面、气道曲面均采用参数化设计方式，后续若需调整气道长度、法兰孔位、接口尺寸等参数，可直接通过修改参数快速生成新的结构方案，大幅缩短同系列产品的开发周期。
