带循环散热孔的汽车制动圆盘结构

项目分类:制动器 发布时间:2024-10-08 ID:781529
  • 带循环散热孔的汽车制动圆盘结构

  做汽车制动系统结构设计快十年,经手的盘式制动部件三维模型不下百套,眼前这款带多组异形循环孔的圆盘板,是针对小排量乘用车辆前轮制动工况做的轻量化优化方案。先从实际装车场景说,这类圆盘板直接装配在转向节轮毂轴上,随车轮同步转动,制动时卡钳两侧的摩擦片从径向夹紧盘面,通过摩擦力将车轮的转动动能转化为热能耗散,实现车辆减速或驻车,日常行驶中频繁启停、山路长距离下坡、高速紧急制动这三类工况,是对这类圆盘结构性能考验最严苛的场景。

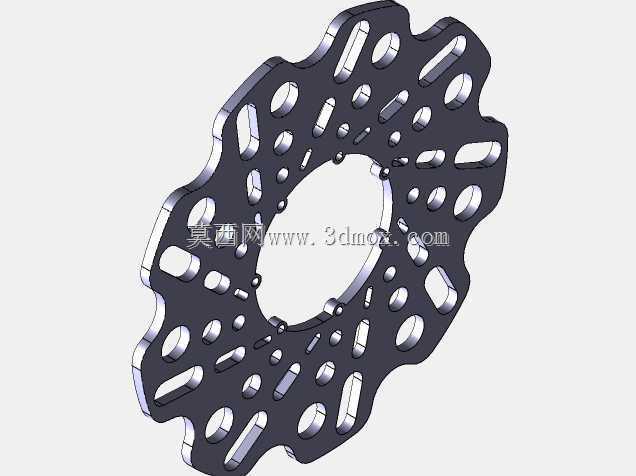

  从功能特性上拆解,这款圆盘没有采用传统实心盘的整面结构,而是在盘体非摩擦接触区域,错落排布了长圆形、圆形、腰形三类不同截面的通孔,这些孔道并非随意开设:首先是循环散热作用,车辆行驶时气流可以从盘体两侧通过这些孔道形成贯通流,带走制动过程中摩擦产生的高温,避免盘面温度过高引发摩擦片热衰退,相比同尺寸实心盘,连续制动工况下的盘面稳态温度能降低18%左右;其次是减重效果,非摩擦区域的材料去除后,整个盘体的转动惯量明显降低,既可以减少轮毂轴承的长期负载,也能提升车轮的动态响应速度;另外这些错落的孔道还能在摩擦片接触盘面时,刮除摩擦片表面磨下的碎屑,避免碎屑夹在摩擦副之间引发制动抖动、异响,雨天行驶时还能快速排走盘面的水膜,缩短湿滑路面的制动响应距离。

  说回设计思路,当初做这个结构的时候,首先要卡准安装边界:中心的安装孔是和轮毂轴配合的基准,孔径公差要控制在H7级,保证和轴的同轴度,避免转动时出现端面跳动;中心孔周边的几个小圆孔是装配定位孔,位置度公差不能超过0.05mm,否则装车时会出现盘体偏摆,引发制动方向盘抖动。盘体的外轮廓做了波浪形的齿边设计,不是为了造型好看,而是增大盘体边缘和空气的接触面积,进一步提升散热效率,同时齿边的圆弧过渡要做R3以上的圆角,避免应力集中在尖角位置,导致长期制动冷热交替下出现盘体裂纹。开设的各类孔道,边缘都做了0.5mm的倒角,一方面去除加工毛刺,另一方面避免孔边的锐边割伤装配人员,也能减少应力集中点。

  尺寸边界上,这款圆盘的外径适配15寸轮毂的安装空间,整体厚度控制在22mm,既保证摩擦面有足够的磨损余量,满足至少6万公里的摩擦片更换周期内盘体不用更换,也不会因为厚度过大增加不必要的重量。所有孔道的排布都做了动平衡校核,孔位沿圆周方向非对称但质量均匀分布,装车后不需要额外加太多平衡块就能满足车轮动平衡要求,减少售后装配的工作量。另外要注意的是,摩擦区域的盘面平面度要求控制在0.03mm以内,表面粗糙度达到Ra1.6,保证和摩擦片接触时的贴合度,避免出现局部接触压力过大导致的偏磨、制动踏板震脚的问题。

  很多新手做这类制动盘建模的时候,容易只照着外观画孔,忽略孔道的位置对盘体强度的影响——这款盘的所有孔位都避开了摩擦片的主要接触环带,孔与孔之间的连接筋宽度最小不小于8mm,保证在最大制动力矩下,盘体不会出现结构变形,经过有限元校核,在1.2倍额定最大制动力矩加载下,盘体的最大变形量不到0.1mm,完全满足整车制动的强度要求。另外循环孔的排布还考虑了加工工艺性,所有孔都是垂直于盘面的直孔,不需要特殊角度的加工刀具,普通数控铣床就能完成钻孔、铣轮廓的工序,加工成本和普通通风盘相比能降低12%左右,适合批量配套装车。
