内燃机用活塞结构三维数模设计

　　在往复式内燃机的核心运动组件里，活塞是直接承接燃烧做功压力、完成能量转换的关键零件，日常做动力总成配套设计时，活塞的结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这款活塞的设计围绕往复运动的实际工况展开，首先从顶部结构来看，活塞顶面直接接触高温高压燃气，设计时预留了合理的顶面轮廓，能够配合气缸盖形成合适的燃烧室几何形状，保障油气混合后的燃烧效率，避免出现气流死区导致燃烧不充分的问题。

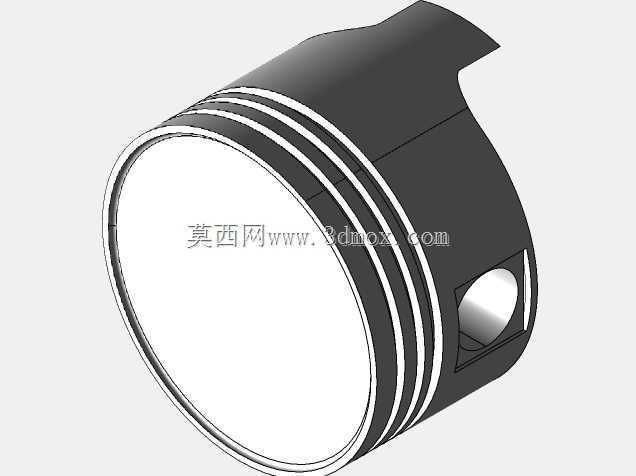

　　活塞头部的环槽结构是设计的核心细节之一，数模里清晰呈现了多道环槽的排布，这些环槽用于安装气环与油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，防止高温燃气窜入曲轴箱稀释润滑油，同时将活塞顶部吸收的热量传导至气缸壁完成散热；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，环槽的尺寸精度、轴向间隙都经过匹配设计，既保证活塞环能够正常随温度变化胀缩，又不会出现间隙过大导致的密封失效、泵油过量问题。

　　活塞裙部的型线设计充分考虑了热变形与受力变形的补偿，活塞在工作时会因为受热、侧压力作用产生不规则变形，裙部的轮廓并非正圆形，而是预留了合适的椭圆度与纵向型线，保证活塞在热态工作状态下能够与气缸壁保持均匀贴合，避免出现拉缸、敲缸的异常工况。裙部的销座结构用于安装活塞销，连接活塞与连杆，将燃烧产生的推力传递给连杆进而带动曲轴旋转，销座部位做了加强结构设计，能够承受交变的冲击载荷，避免销座部位出现应力集中导致的疲劳开裂，销孔的同轴度、与活塞轴线的垂直度都在建模时做了严格的几何公差约束，保证运动过程中不会出现偏磨。

　　从安装边界来看，这款活塞的外径尺寸匹配对应排量的气缸内径，装配时需要与气缸套、活塞环、活塞销、连杆小头做配套适配，活塞的整体高度、压缩高度参数决定了发动机的压缩比与配气机构的匹配关系，设计时需要严格控制活塞在上止点时的顶面位置，避免出现气门碰撞活塞顶的故障。在实际应用场景中，这类活塞广泛适配于小排量通用汽油机、摩托车发动机以及小型动力设备的内燃机，除了常规内燃机应用，类似结构的活塞也可用于往复式压缩机、柱塞泵等需要往复密封做功的设备中，根据不同工况调整材质与结构参数即可适配。

　　建模过程中，针对活塞的薄壁结构、环槽的微小尺寸特征都做了精准还原，没有做过度的简化处理，能够直接用于后续的工程出图、运动仿真、有限元应力分析等工作，比如可以直接导入仿真模块分析活塞在最高燃烧压力下的应力分布、热负荷下的变形量，验证结构设计的合理性，也可以用于装配干涉检查，验证活塞在整个运动行程中与气缸、连杆、气门等周边部件的间隙是否符合设计要求。对于刚接触动力部件设计的工程师来说，这个数模能够清晰展示活塞的典型结构组成，帮助理解各部分结构对应的功能作用，避免设计时出现结构缺失、参数匹配错误的问题。
