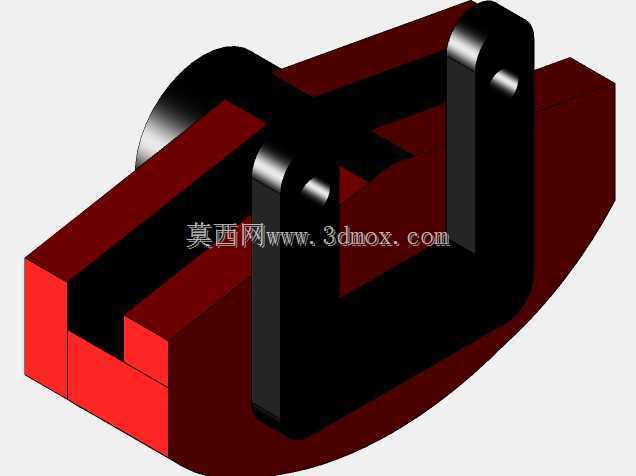

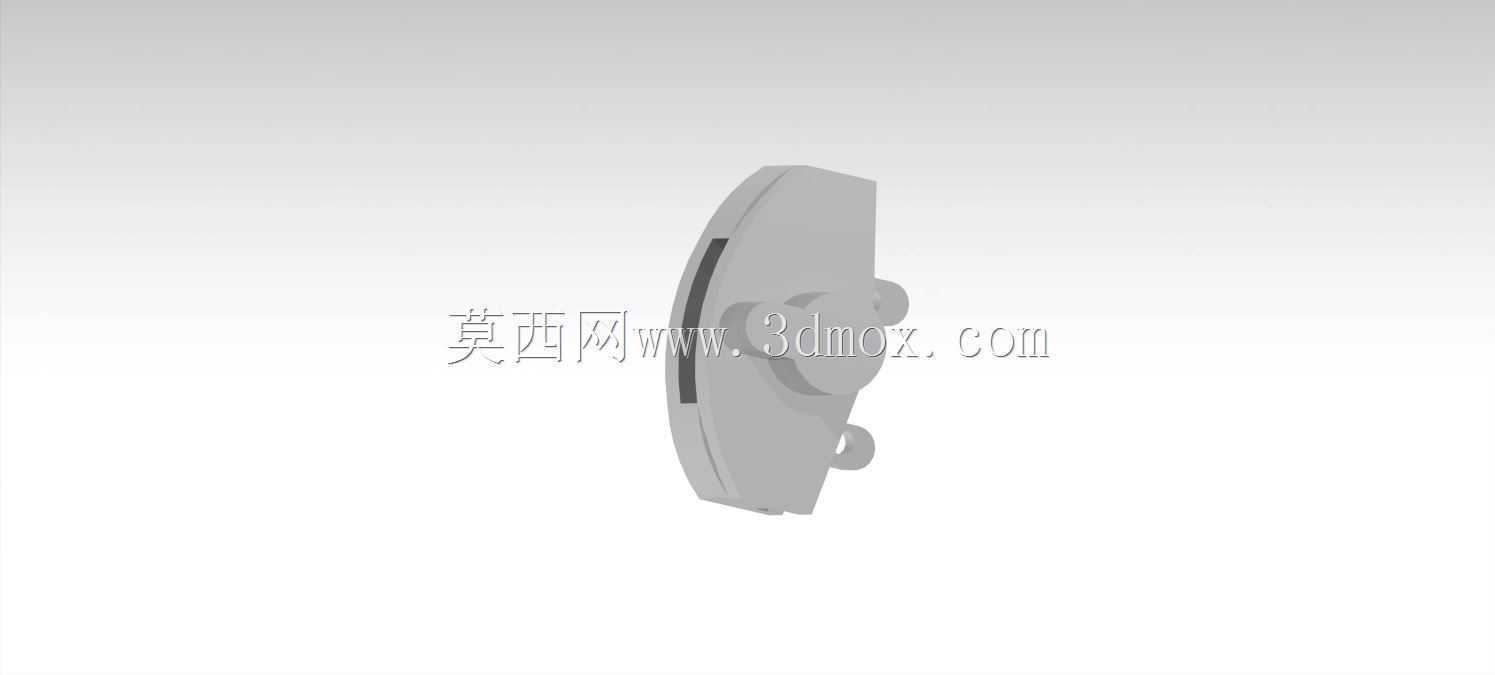

液压盘式制动系统卡钳结构设计

项目分类:制动器 发布时间:2024-10-08 ID:781594
  • 液压盘式制动系统卡钳结构设计
  • 液压盘式制动系统卡钳结构设计

  在乘用车辆、商用工程车辆以及部分重载工业移动设备的行走制动系统中,盘式制动器的卡钳是决定制动响应效率、制动力输出稳定性的核心执行部件,区别于传统鼓式制动的封闭结构,盘式卡钳采用跨置式布局骑夹在制动盘两侧,依靠液压推力推动活塞带动摩擦片压紧制动盘端面,通过摩擦力将行走机构的动能转化为热能耗散,实现减速或驻车动作。这款卡钳的结构设计完全适配液压盘式制动系统的工作逻辑,整体采用半开式钳体构型,钳体本身集成了液压油道、活塞安装腔、摩擦片导向槽以及安装支耳结构,没有冗余的外接管路设计,油道直接在钳体毛坯内部加工成型,减少了外接接头带来的泄漏风险,同时也能压缩整体结构的占用空间,适配轮辋内部有限的安装边界。从实际装车应用的角度来看,

  这类卡钳通常会匹配对应直径的通风制动盘使用,钳体的跨距尺寸严格对应制动盘的厚度加双侧摩擦片的总厚度,预留了摩擦片磨损后的补偿行程空间,不会出现摩擦片过度磨损后活塞脱出油缸的问题。钳体两侧的安装支耳采用同轴销孔设计,安装时通过导向销与转向节或桥壳上的安装支架连接,卡钳整体可以沿导向销做小范围轴向浮动,这种浮动式设计能够自动补偿两侧摩擦片的磨损量差异,保证制动时两侧摩擦片能够同时均匀贴合制动盘端面,避免出现偏磨、制动跑偏的问题。设计过程中需要重点关注钳体的刚度表现,因为制动时液压油会在油缸腔内产生数兆帕到十几兆帕的压力,钳体如果刚度不足会出现开口变形,导致摩擦片贴合面积减小,制动力输出不足,同时还会引发制动踏板发软、行程变长的问题,

  因此这款卡钳在油缸腔外侧、钳体桥接部位都做了加强筋结构,在不额外增加过多重量的前提下提升了整体抗变形能力。摩擦片的安装槽位设计在钳体的内侧开口位置,槽位内预留了摩擦片钢背的滑动间隙,同时设置了防振弹片的安装位,能够避免车辆行驶过程中摩擦片出现旷量异响,也能在制动解除后帮助摩擦片快速回位,减少拖磨阻力。油缸内壁的尺寸精度、表面粗糙度都有严格的设计要求,活塞与油缸之间采用密封圈密封,密封圈同时承担活塞回位的功能,制动时活塞在液压作用下推动摩擦片压向制动盘,密封圈产生弹性变形,制动解除后液压消失,密封圈的弹性回弹力会带动活塞退回微小距离,让摩擦片与制动盘之间保持合理的间隙,避免行驶过程中出现持续拖滞。从安装边界来看,

  这款卡钳的安装支耳孔位间距、安装面到制动盘中心的偏移量都经过匹配校核,安装时不需要额外调整垫片就能保证钳体与制动盘的同轴度,摩擦片的磨损极限位置也做了结构限位,当摩擦片磨损到设计极限厚度时,钢背会接触到钳体的限位凸台,避免摩擦片材料完全磨耗后金属背板直接刮伤制动盘。在实际工况适配方面,这款卡钳的结构能够满足常规道路行驶车辆的制动需求,钳体外部的轮廓做了圆弧过渡处理,没有尖锐凸起,避免轮辋旋转过程中与卡钳发生运动干涉,同时外露的结构面也便于日常检查摩擦片磨损状态,不需要完全拆卸卡钳就能观察摩擦片的剩余厚度。液压油口的位置设置在钳体的侧上方,便于排气操作,更换制动液时可以方便地将油缸内的空气完全排出,避免气阻导致制动失效。整体结构没有采用复杂的多活塞设计,单活塞的浮动式结构兼顾了制造成本与制动性能,维护保养的难度也更低,适合批量装车使用。
