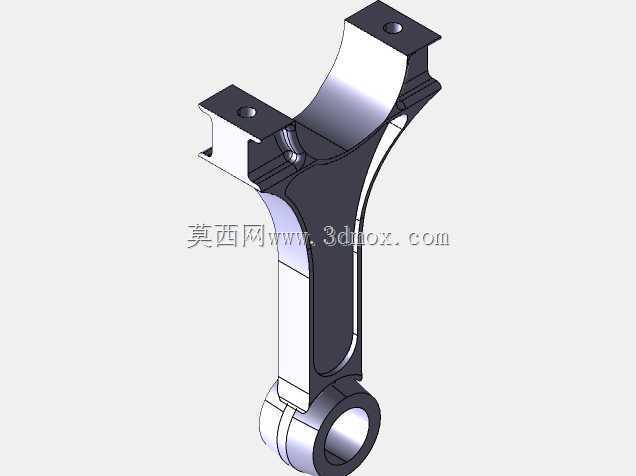

CATIAV5R21设计的对开式连杆两件式结构

　　这套对开式连杆结构，核心服务于需要实现往复直线运动与旋转运动相互转换的传动场景，在中小型内燃机、往复式压缩机、冲压设备的曲柄连杆机构中都能见到同类结构的应用。不同于整体式连杆只能从轴端套装的安装限制，上下分瓣的结构设计，让检修、更换轴瓦或者调整传动间隙的时候，不需要拆解整个传动链的端侧部件，只需要松开连接螺栓就能将连杆从曲柄销上拆下，大幅降低了设备运维的拆装工作量，尤其适合那些轴系两端已经固定、无法从端部套装连杆的紧凑传动布局。

　　从功能特性上看，上半部分与下半部分的对接面采用了平面贴合的定位方式，对接位置预留了螺栓过孔，安装时通过螺栓预紧力让两个半体紧紧箍住曲柄销部位的轴瓦，既保证传动过程中连杆不会出现径向窜动，也能让轴瓦的受力均匀分布，避免局部应力集中导致的轴瓦过早磨损。两个半体的端部都设计了带安装孔的法兰凸台，凸台的平面经过铣削加工，保证安装时与被连接件的贴合面完全接触，不会出现偏载导致的连接松动。中间的弧形曲面完全匹配配套轴瓦的外圆尺寸，曲面的粗糙度要求控制在合理范围，既能够保证轴瓦装配后不会出现周向转动，也不会因为过盈量过大导致轴瓦变形，影响内部润滑油膜的形成。

　　设计过程中首先要确定的是连杆的中心距参数，也就是大小端安装孔的中心距离，这个尺寸直接决定了传动过程中的行程大小，一旦出现偏差会导致整个机构的运动轨迹不符合设计要求，甚至出现运动干涉。上下半体的分界面选择在大端孔的中心平面位置，这样拆分之后两个半体的弧形部分对称，加工的时候不需要做特殊的异形工装，普通的三轴铣床配合专用夹具就能完成曲面加工，降低了加工难度。对接面的平面度公差需要严格控制，如果平面度超差，螺栓拧紧之后两个半体的弧形面会出现错位，导致装配后的轴瓦内孔变成椭圆，运转过程中会出现异常磨损、发热甚至抱轴的故障。安装边界方面，两个端部法兰的安装孔中心距、螺栓孔的直径都需要和配套的连接件完全匹配，法兰的厚度要满足螺栓预紧力下的强度要求，避免拧紧螺栓时法兰出现变形。弧形部分的壁厚需要经过强度校核，既要承受传动过程中的交变拉压载荷，也要避免壁厚过大导致整体重量增加，增大运转过程中的惯性力，影响设备的动态平衡。

　　实际装配的时候，需要先将轴瓦嵌入两个半体的弧形槽内，对齐轴瓦上的定位凸点与连杆上的定位凹槽，防止轴瓦在工作过程中发生转动。之后将上下半体扣合在曲柄销上，穿入连接螺栓，按照对角分次拧紧的顺序达到规定的预紧力矩，避免因为拧紧顺序不对导致两个半体出现偏斜。装配完成后需要手动盘动传动部件，检查连杆运转是否灵活，有没有卡滞或者异常摩擦的情况，确认无误之后再进行后续的整机装配。这种两件式的连杆结构，相比整体式结构虽然增加了对接面的加工工序，但是在安装维护上的优势十分明显，尤其适合需要定期检修轴瓦磨损情况的重载传动场景，能够有效缩短设备的停机维护时间，降低运维成本。在建模过程中，需要重点关注对接面的配合公差、弧形面的轮廓度公差，以及安装孔的位置度公差，这些参数直接决定了零件加工完成之后能不能顺利装配，以及装配之后的运行稳定性。
