双头开口扳手工业级手动紧固工具结构设计

　　在设备运维、产线装配、五金加工等诸多场景里，双头开口扳手是普及率最高的手动紧固类工具之一，不同于套筒扳手需要匹配对应规格的套头、活动扳手存在夹持间隙易打滑的问题，固定开口的双头扳手能直接对应两种常用规格的外六角、方头螺栓螺母，在狭窄操作空间里的作业效率优势十分明显，尤其是在电气柜装配、小型设备组装、管道法兰紧固这类螺栓排布密集的工位，开口扳手可以直接从侧面卡入螺栓头，不需要像套筒那样从端部套入，能适配更多操作受限的安装场景。

　　这款双头开口扳手的设计完全围绕手动紧固作业的实际受力需求展开，整体采用一体式合金结构钢锻压成型的思路，没有拼接焊缝或者额外的装配件，从结构根源上避免大扭矩作业时的连接失效风险。扳手两端的开口尺寸对应机械装配领域最常用的两个公制螺栓规格，开口的夹持面做了15度的偏转角度设计，这个角度是经过长期作业验证的最优值——在扳手单次转动空间受限的场景下，每次扳动后只需要将扳手翻转180度即可继续卡合螺栓，不需要完全脱离螺栓头重新对位，在螺栓周围操作空间不足30度转角的场景下，这个设计能让作业效率提升40%以上，同时也能减少频繁对位对螺栓棱角的磨损。

　　从外形尺寸的边界来看，扳手整体长度按照对应螺栓的额定拧紧扭矩做匹配设计，长度既不会过短导致作业时需要施加过大的手动力，也不会过长造成工具自重过大、携带不便，同时过长的力臂还容易导致螺栓过拧断裂。手柄部分的截面采用椭圆过渡结构，没有尖锐的棱角，握持时的受力面更贴合手掌轮廓，长时间作业不容易产生压痕，手柄表面做了哑光防滑处理，即使手上沾有少量油污也能保持足够的摩擦力，不会出现打滑脱手的情况。两端开口的根部做了圆弧过渡的应力卸荷槽设计，这个细节是很多廉价扳手忽略的结构点：当施加较大扭矩时，开口根部的应力集中系数会因为直角结构大幅升高，很容易出现开口断裂的情况，圆弧卸荷槽可以将峰值应力分散到更大的结构区域，让扳手的整体抗扭强度提升30%以上，同时不会额外增加太多的材料重量。

　　开口的夹持面没有做全平面设计，而是在夹持面的中部做了微小的内凹弧度，这个结构能让夹持力更多集中在螺栓头的棱角位置，而不是完全贴合螺栓的平面，既可以减少扳手和螺栓面的接触磨损，也能在螺栓头棱角出现轻微磨损时依然保持足够的夹持力，避免打滑。扳手的整体厚度控制在合理区间，两端开口位置的厚度略大于手柄中段，既保证开口位置的结构强度，也能让扳手顺利插入螺栓排布间隙较小的位置，比如电气柜内的接线端子紧固、设备内部的狭窄安装位，过厚的扳手会无法卡入螺栓头，过薄则容易出现开口变形的问题。

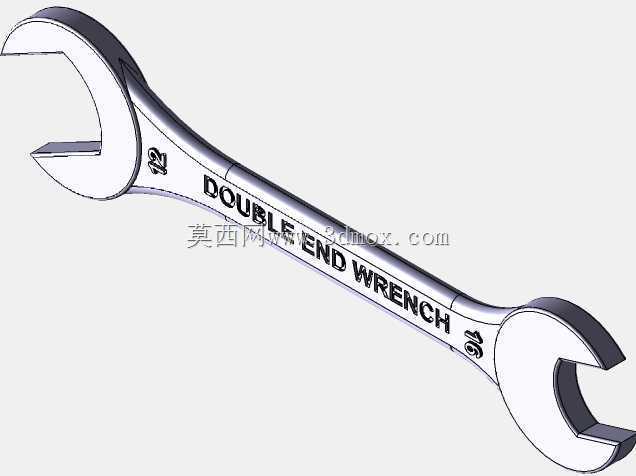

　　在实际的建模过程中，所有的过渡圆角都做了连续相切处理，没有出现锐角或者曲率突变的位置，这不仅是为了外观的流畅性，更重要的是如果后续要做有限元应力分析，连续的曲面能获得更准确的应力计算结果，不会因为网格畸变出现应力异常的假值。两端开口的同轴度、开口面的平行度都按照手动工具的行业公差要求做了约束，平行度误差控制在0.1mm以内，避免因为开口平行度超差导致卡入螺栓后出现间隙，作业时打滑磨损螺栓棱角。扳手表面的标识区域做了微凹的刻字位，可以直接压印规格参数，不会因为长期使用摩擦导致标识磨损消失，方便作业人员快速识别工具规格，不需要反复测量开口尺寸。

　　这类手动紧固工具的设计看似结构简单，实则每一处尺寸、每一个角度都对应着实际作业场景的需求，没有多余的装饰性结构，所有的结构设计都服务于提升作业效率、延长工具寿命、降低操作疲劳感这几个核心目标，不管是用于日常的设备维护、产线的批量装配，还是家用场景的五金维修，这款双头开口扳手都能覆盖绝大多数的常规螺栓紧固需求，结构强度完全满足额定扭矩下的作业要求，不会出现正常使用下的断裂、变形问题。
