亚当Amarok轻量化支架二次优化设计

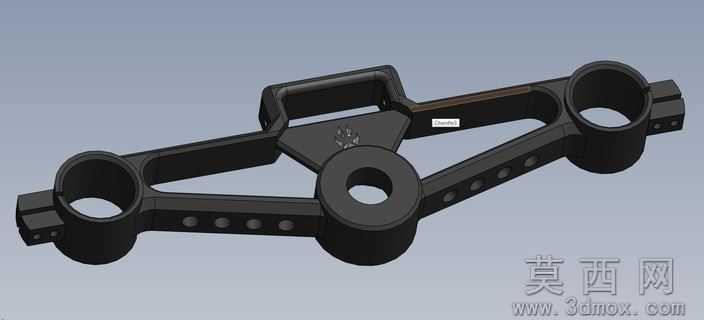

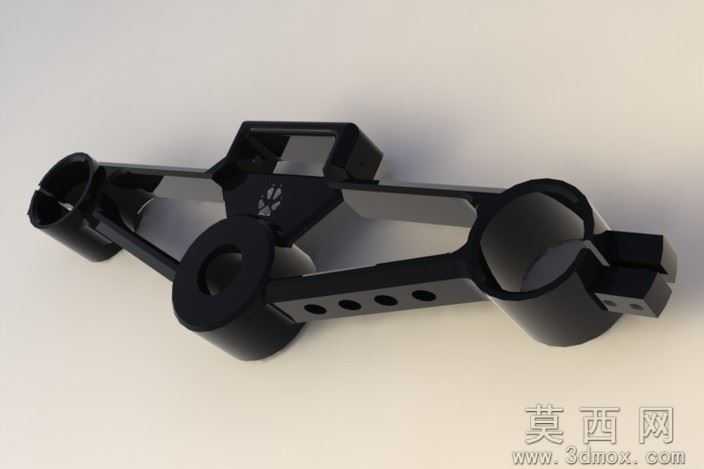

本作品为夹装类机械支架的二次迭代优化设计，整体采用三维参数化建模方式完成全流程构建，建模阶段以功能需求为核心锚点，先完成基准坐标系搭建，依次绘制两端环形夹装接口、中部连接主梁、侧部功能安装位的基础草绘轮廓，通过拉伸、切除、筋特征构建基础实体框架，再针对非受力区域做精准的材料去除设计。建模过程中严格把控各装配接口的尺寸公差，两端环形夹装位的同轴度、安装孔位的位置度均按照机械装配标准设定，确保构件可直接适配对应规格的管件装夹需求。材质设定选用哑光黑色工程塑料作为渲染材质，通过调整材质的粗糙度、反射率参数，模拟高强度玻纤增强尼龙的真实质感，渲染阶段采用柔和的侧方主光源搭配环境补光，清晰呈现构件表面的工艺质感与结构轮廓，无过度曝光或阴影遮挡结构细节的问题。结构设计上采用对称式双主梁布局，中部设置横向连接筋提升整体抗扭刚度，主梁侧面开设等距排列的减重孔，在不降低结构抗弯强度的前提下最大化去除冗余材料，将构件整体重量控制在676g，相比初代设计实现了显著的轻量化提升。夹装接口处做了加厚翻边处理，避免装夹受力时出现应力集中导致的开裂问题，侧部预留的功能安装位可适配外接功能组件的固定需求，整体结构兼顾了装夹稳定性、结构强度与轻量化要求，适配竞赛类机械装置的高性能构件使用需求。设计过程中反复通过有限元受力模拟验证结构受力路径，针对应力集中区域做局部加厚补强，针对低应力区域做最大化减重处理，最终实现强度与重量的最优平衡，构件整体无冗余结构，所有造型特征均服务于功能需求，无多余装饰性设计，完全遵循机械结构设计的实用化原则。
