交流稳压器用三耳式摇臂结构件

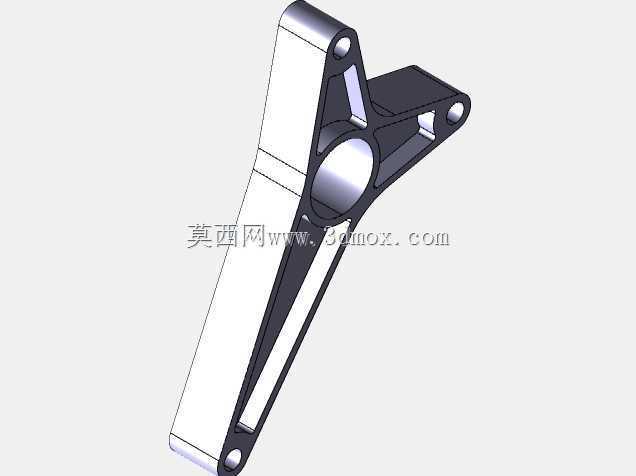

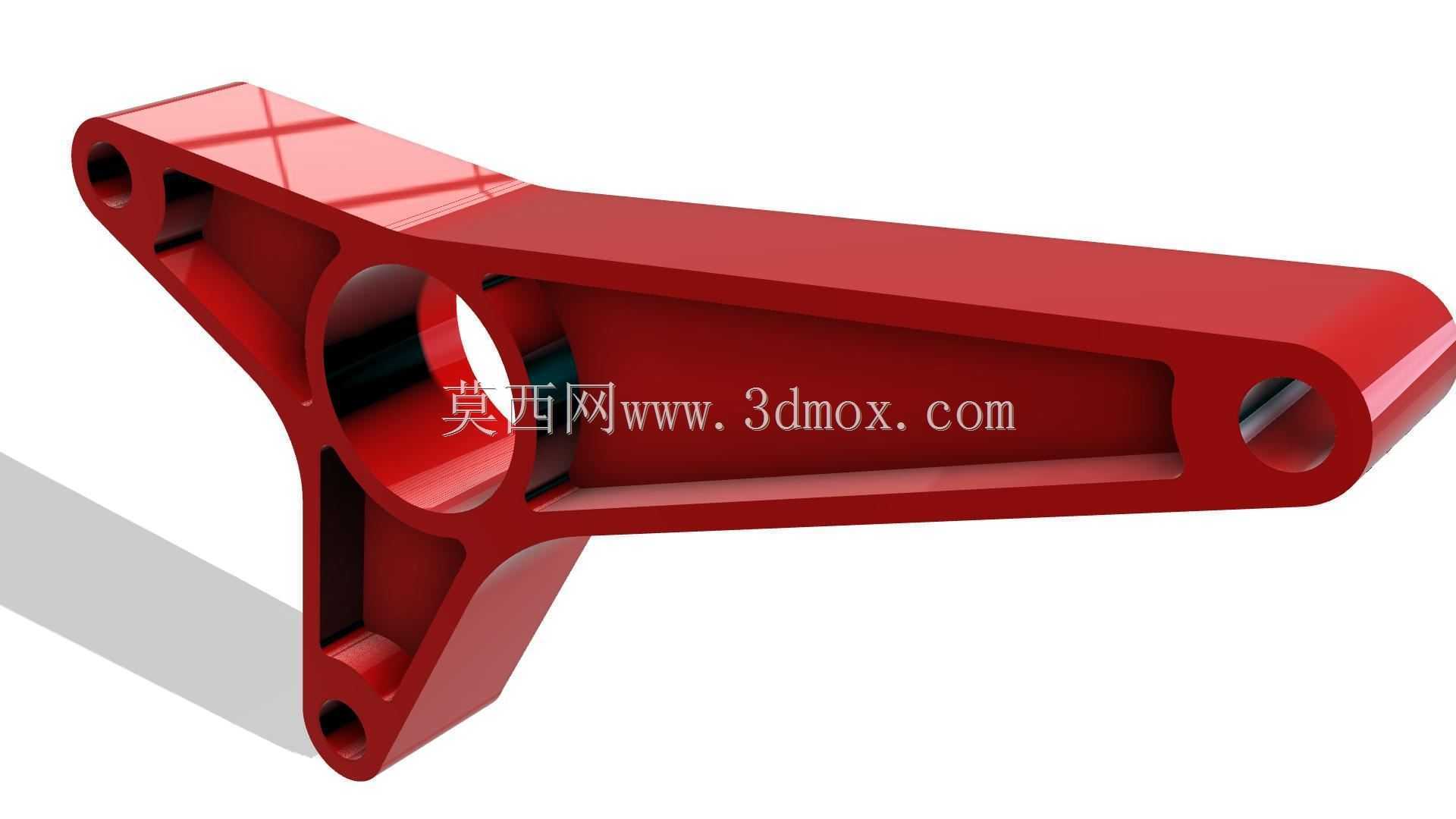

　　交流稳压器的调压执行机构里，这类摇臂是衔接调压驱动端与碳刷滑动组件的核心传动零件，日常运行中需要反复承接驱动端的往复摆动力，同时带动碳刷组件沿环形调压绕组表面做平稳的弧线位移，一旦摇臂的刚性不足或者铰接孔位同轴度偏差超标，很容易出现碳刷接触压力不均、调压行程偏移的问题，轻则导致输出电压波动超差，重则会在绕组表面拉出划痕造成设备永久性损伤。从结构设计来看，这款摇臂采用了三耳式放射布局，中心位置是贯穿式大直径铰接孔，用来穿装固定在稳压器内部的支撑转轴上，作为整个摇臂摆动的旋转基准，三个支耳分别向三个方向延伸，每个支耳的末端都设计了独立的小直径安装孔，其中一个支耳对接驱动连杆的输出端，另外两个支耳分别连接两侧的碳刷架组件，

　　这种三支点布局相比传统的单臂双孔结构，能让碳刷两侧的受力更均衡，避免长期摆动后出现支臂偏扭变形。设计阶段首先要确定的是中心铰接孔与三个支耳安装孔的中心距参数，这个尺寸直接决定了摇臂的摆动行程范围，需要匹配稳压器调压绕组的有效接触弧长，行程过短会导致调压范围达不到设计要求，行程过长则会让碳刷滑出绕组有效区域引发短路风险；其次是支臂的截面设计，没有采用等厚度的实心矩形截面，而是在支臂非受力侧做了内凹的减重槽结构，同时在支臂与中心孔座的衔接位置做了大圆弧过渡，既可以降低零件整体重量，减少驱动端的负载扭矩，又能通过圆弧过渡分散应力集中点，避免长期交变载荷下出现根部断裂的问题。安装边界方面，中心铰接孔的内径需要与支撑转轴做间隙配合，

　　配合间隙控制在0.02mm到0.05mm之间，间隙过大会导致摆动过程中出现径向窜动，带动碳刷出现跳动拉弧，间隙过小则会在环境温度升高出现热胀时发生卡滞，导致调压动作失效；三个支耳末端的安装孔需要与对接的连杆销、碳刷架销轴做同轴度校验，三个孔的轴线需要与中心铰接孔的轴线保持严格平行，平行度公差要控制在0.03mm以内，否则摆动过程中会出现额外的侧向扭力，加速销轴与孔壁的磨损。零件的材质选型一般会选用高强度铝合金做硬质阳极氧化处理，或者采用玻纤增强尼龙材质注塑成型，前者刚性更好适合大功率稳压器的重载工况，后者绝缘性能更优且自重更轻，适合小功率家用稳压器的使用场景；支臂表面的加强筋沿着受力方向布置，从中心孔座一直延伸到支耳末端，

　　进一步提升支臂的抗弯曲变形能力，在反复摆动的工况下，形变量可以控制在0.1mm以内，完全满足碳刷与绕组的接触压力要求。实际装配过程中，需要在中心铰接孔内加装自润滑铜套，减少长期摆动的磨损量，延长零件的使用寿命，三个支耳的连接位置需要加装防松垫圈，避免设备运行过程中的振动导致连接螺栓松动，引发传动失效。这类摇臂的摆动角度一般设计在0到45度之间，匹配稳压器从最低输出电压到最高输出电压的全行程调节需求，摆动过程中支臂的外轮廓不能与稳压器内部的绕组支架、接线端子等周边零部件发生干涉，所以在设计阶段就需要对整个摆动行程做干涉校验，预留至少2mm的安全间隙，避免装配后出现运动卡滞的问题。
