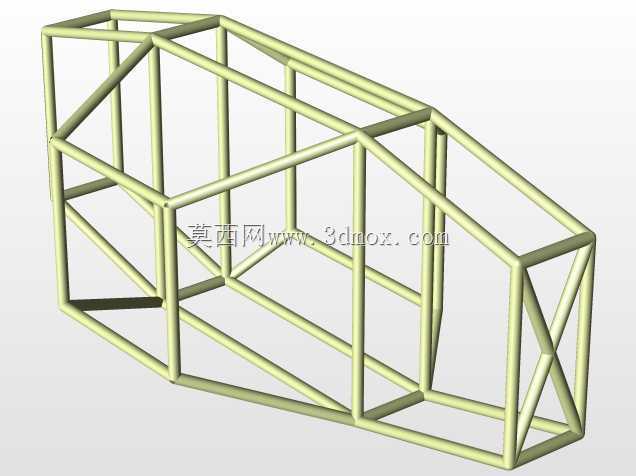

钢管焊接式汽车座舱防滚架结构设计

　　这套防滚架结构采用圆形截面钢管拼接焊接成型，核心应用场景覆盖民用改装车场地赛事安全防护、越野车辆极端路况座舱结构强化两大板块，在车辆发生翻滚、侧向撞击、顶部承压时，能够为座舱内部预留足够的生存空间，避免车身钣金变形侵入乘员区域造成伤害。从实际使用需求出发，设计阶段首先锁定了安装边界：整体框架完全贴合量产乘用车座舱内部轮廓，前端下沿延伸至防火墙位置与原车前纵梁预留的安装点位对齐，两侧纵向主管沿A柱、B柱内侧向下延伸，直接固定在底盘门槛梁的加强支座上，后端框架绕过后排座椅靠背区域连接至后减震器塔顶的加强结构，所有连接点位均避开原车内饰安装位、油路管线与电路线束的走线路径，不需要对原车车身结构做大规模切割改动即可完成装配。

　　结构设计上采用了主受力管+斜向加强撑的组合逻辑，主受力管选用统一规格的厚壁无缝钢管，沿座舱顶部轮廓形成闭合的环形主框架，承担翻滚时的主要冲击载荷；斜向撑杆则根据受力路径布置，在A柱位置增加斜撑连接主框架与前围安装点，抵消正面撞击与前部翻滚时的纵向冲击力，B柱位置交叉布置的斜撑形成三角形稳定结构，抵御侧向撞击时的横向剪切力，座舱后部的斜撑则将顶部受力快速分散到底盘后段的多个安装点，避免应力集中导致局部焊缝开裂。不同于部分一体式赛用防滚架的设计，这套结构充分考虑了民用改装的实用性，框架顶部横向管预留了内饰顶棚的安装间隙，两侧主管与车门内饰板保留足够距离，不会影响车门玻璃的正常升降，前排座椅位置的横向加强管位置经过反复调整，

　　既满足安全带安装点的强度要求，也不会影响乘员正常上下车与座椅调节操作。从建模细节来看，所有钢管的相贯线切口都做了精准适配，相邻管材拼接时完全贴合，没有多余的缝隙，能够降低现场焊接时的打磨工作量，保证焊缝的有效接触长度；所有弯折位置的管材弯曲半径统一，避免小半径弯折导致钢管壁厚减薄、强度下降的问题，框架的所有棱角位置都做了圆弧过渡处理，防止尖锐边角在车辆行驶中对乘员造成二次磕碰伤害。在受力仿真的逻辑层面，这套结构针对常见的顶部1.5倍整备质量静压、侧向45度角撞击、纵向翻滚冲击三种工况做了受力路径优化，每一根斜撑的布置角度都经过受力计算，避免出现冗余管材增加不必要的车身重量，整体框架重量控制在合理区间，

　　不会过度增加车辆簧上质量影响操控表现。安装点位的设计也充分考虑了后期维护的便利性，所有与车身连接的支座都采用可拆卸式螺栓连接结构，不需要在车身上做永久焊接，用户如果需要恢复原车状态可以完整拆除，不会对车身结构造成不可逆的破坏；框架上还预留了多点式安全带、车载灭火器、赛车座椅安装的固定点位，不需要后期在钢管上额外钻孔焊接，避免破坏管材本身的结构强度。实际装车验证的逻辑里，这套结构能够在车辆发生侧翻时让顶部变形量控制在安全阈值内，保证座舱内部的乘员头部、肩部有足够的安全空间，侧向撞击时能够将撞击力快速分散到整个车身框架，减少B柱的侵入量，在非铺装路面越野行驶时，还能额外提升整个车身的扭转刚度，减少车身钣金的异响与变形，提升恶劣路况下的车身整体稳定性。
