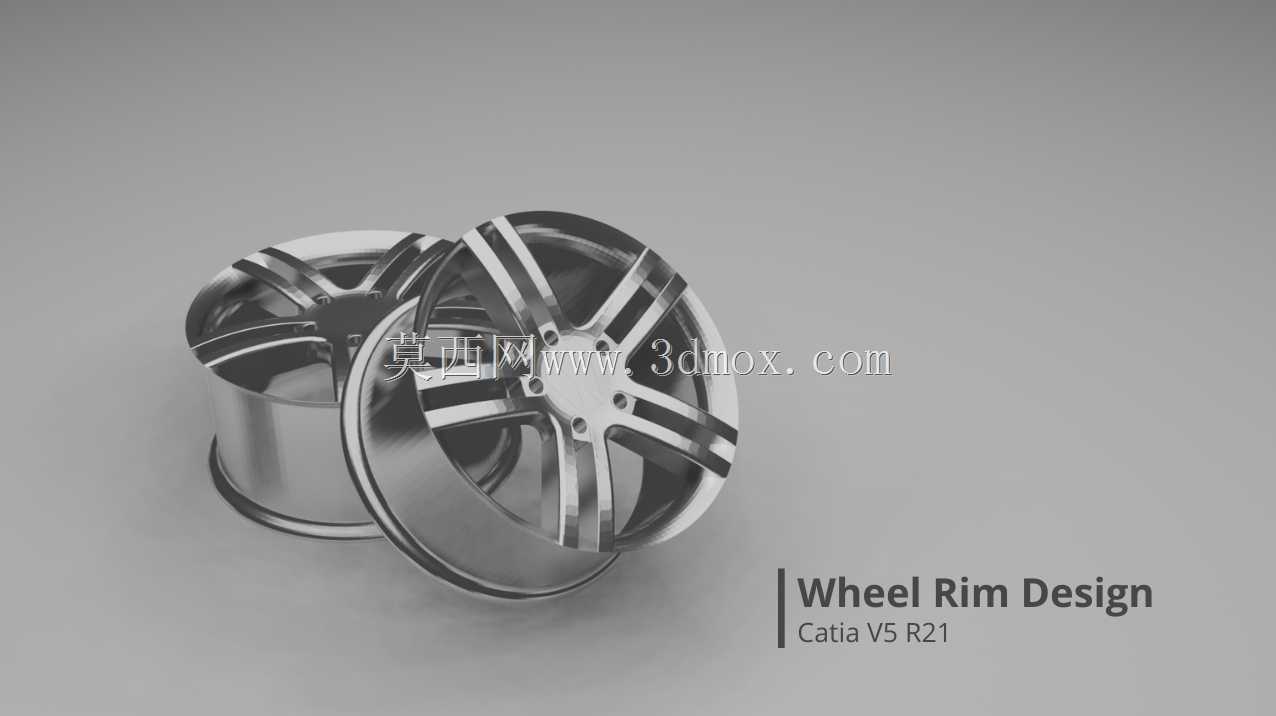

轮辋作为汽车行走系统的核心承载部件,直接衔接轮胎与车桥传动端,日常行驶中需要同时传递驱动扭矩、制动扭矩,还要承受路面颠簸带来的多向冲击载荷,其结构合理性直接关系到整车行驶安全性、操控稳定性与轮胎使用寿命。本次设计的辐条式铝合金轮辋,主要面向普通家用乘用车的配套替换场景,适配常规17英寸子午线真空轮胎,匹配市面多数紧凑型、中型家用轿车的轮毂轴承安装位,也可作为同规格改装轮毂的结构参考。
从实际使用场景出发,轮辋的安装边界首先要满足通用装配要求:中心定位孔采用标准乘用车轮毂定位尺寸,与轴头定位凸缘过盈配合保证同轴度,避免高速行驶出现车轮抖动;5个螺栓安装孔采用节圆直径114.3mm的通用布局,适配多数家用车的轮毂螺栓规格,安装面设计有足够的贴合平面,保证螺栓锁紧后轮辋与轴头法兰面完全贴合,避免局部应力集中导致的螺栓断裂或轮辋变形。轮辋的轮缘部分采用标准J值轮廓,与轮胎胎圈的配合尺寸严格匹配行业规范,保证轮胎充气后胎圈能完全卡入轮辋的锁止槽内,即使在低胎压行驶、轮胎受侧向力大幅变形时,也不会出现胎圈脱开的风险。

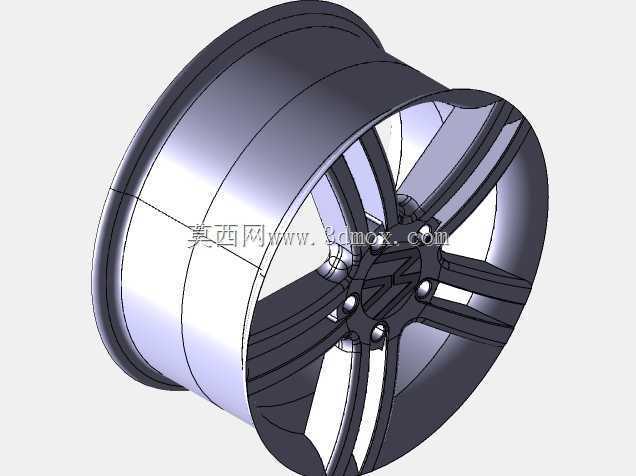

结构设计阶段优先考虑载荷传递路径的合理性,五组双辐条的布局并非单纯为了外观造型,而是经过受力优化确定的:每组辐条从中心安装盘位置向外延伸至轮辋轮辐连接位置,截面采用渐变式设计,靠近中心安装座的位置截面厚度更大,能承受制动、加速时的扭矩输入,靠近轮缘位置的截面适当收窄,在保证足够支撑强度的同时降低非簧载质量。日常行驶中,车轮遇到路面凸起冲击时,载荷会从轮胎接触位置通过轮缘传递到辐条,再分散到中心安装座传递给悬挂,渐变截面的辐条能在冲击载荷下产生微小的弹性变形,吸收部分冲击能量,避免硬冲击导致的轮辋开裂,同时也能提升行驶的平顺性。
设计过程中对轮辋的各个功能区域做了明确的尺寸边界划分:轮辋的轴向宽度匹配对应规格轮胎的断面宽度,轮辋的偏距设置在常规家用车的适配范围内,保证安装后车轮不会超出翼子板边界,同时不会与内侧的刹车卡钳、悬挂摆臂发生运动干涉,在车轮最大转向角度、悬挂最大压缩行程时,轮辋与周边部件都能保留足够的安全间隙。气门嘴安装位设置在轮辐之间的凹陷位置,既方便充气操作,也能避免行驶中气门嘴被路面飞溅的石子击打损坏,同时不会在平衡块安装时产生位置冲突。
针对轮辋的实际使用需求,结构上做了多处细节优化:轮辋与轮胎配合的胎圈座位置设计有合理的表面粗糙度要求,既保证轮胎安装时能顺利滑入到位,又能保证充气密封时不会出现慢漏气的问题;中心安装孔周围设计有均匀分布的散热凹槽,车辆连续制动时,刹车系统产生的热量能通过这些凹槽随车轮转动形成的气流快速散出,避免热量聚集导致轮胎温度过高、刹车性能衰减;辐条背面设计有减重凹槽,在不降低结构强度的前提下尽可能降低轮辋整体重量,铝合金材料本身的导热性能也优于钢制轮毂,能进一步提升行驶过程中的散热效率。
从装配维护的角度考虑,轮辋的轮缘位置预留了平衡块的安装空间,不管是粘贴式平衡块还是卡扣式平衡块都能牢固安装,做动平衡时不需要额外打磨结构;螺栓安装孔周围设计有沉台,螺栓头沉入沉台后不会突出轮辋表面,避免安装装饰盖时出现凸起,也能减少螺栓头被泥水腐蚀的概率。整个轮辋的结构没有复杂的异形曲面,所有过渡位置都采用圆角处理,避免应力集中导致的疲劳开裂,在承受交变载荷的长期使用过程中,应力集中位置的疲劳寿命能满足整车行驶里程的设计要求。
