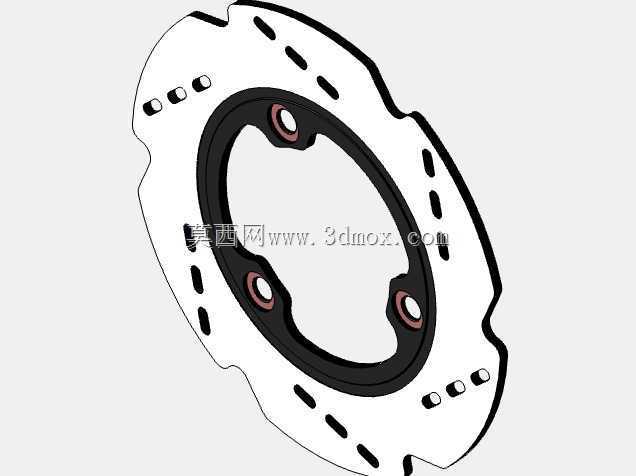

外圈的摩擦工作区预留了均匀分布的长条形散热通槽,这些散热槽并非简单的减重设计,槽道的走向顺着制动盘旋转时的气流方向开设,车辆行驶过程中制动盘旋转产生的离心力会带动外部空气顺着槽道快速流经摩擦面内部,带走连续制动产生的摩擦热量,降低热变形量,同时槽道边缘可以在制动过程中刮除摩擦片表面附着的磨屑,避免磨屑在摩擦面之间形成磨粒磨损,延长摩擦片的更换周期。安装接口的设计上,盘体中心的大直径通孔为轮毂轴的穿过预留了足够的配合间隙,围绕中心孔均匀分布的三个带衬套的安装孔,是与轮毂轴承座连接的核心定位点位,孔内嵌入的铜质衬套可以避免铸铁盘体与钢制轮毂螺栓直接接触产生的电化学腐蚀,同时缓冲制动过程中传递到安装点位的冲击载荷,在车辆制动系统的结构设计环节,制动盘作为摩擦制动的核心承载部件,其结构合理性直接决定制动效能的稳定性、热衰退抗性以及长期使用的结构可靠性,本次呈现的这款异形轮廓制动盘结构,是针对非圆安装边界的紧凑型制动场景开发的适配结构,区别于常规圆形制动盘的通用化设计,这款产品的外轮廓采用多段圆弧拼接的异形切边结构,核心目的是避让制动卡钳周边的悬架摆臂、轮毂防尘罩等周边部件的安装空间,在有限的轮腔内部最大化拓展摩擦环的有效接触面积,避免常规圆形盘为避让周边结构被迫缩小摩擦半径导致的制动力矩不足问题。从功能特性层面看,该制动盘的摩擦工作面采用分体式环带设计,中间的环形基座采用高强度铸铁材质作为结构承载主体,
防止安装孔位置出现应力集中导致的盘体开裂;而在外圈异形轮廓的凸起位置,还对称布置了六组小型定位凸点,这些凸点是与防尘挡板、隔热护板的安装定位结构,装配时可以直接卡入护板对应的定位槽内,减少额外的固定螺栓使用,降低装配工序的复杂度。设计思路层面,这款制动盘没有盲目追求大尺寸的摩擦半径,而是基于目标车型的轮腔包络边界做反向适配,先通过三维扫描获取轮腔内部所有周边部件的静态安装位置与极限跳动行程,确定制动盘可占用的最大空间边界,再在这个边界内勾勒盘体的外轮廓,保证盘体在全行程旋转过程中与周边部件的最小间隙不小于2.5mm,避免车辆行驶过程中振动导致的运动干涉。摩擦环的厚度设计经过多轮制动工况仿真校核,在10次连续紧急制动的热负荷循环下,
盘体的最大热变形量控制在0.08mm以内,不会出现制动踏板抖动的问题,同时盘体的非摩擦区域做了等强度的壁厚优化,在保证结构刚度满足最大制动力矩要求的前提下,去除了非承载区域的多余材料,相比同规格的圆形制动盘减重约12%,降低了轮毂端的非簧载质量,提升车辆悬架的响应速度。从安装边界的适配性来看,这款制动盘的安装孔节圆直径、中心孔配合公差都严格匹配对应车型的轮毂轴承接口,不需要额外加工转接法兰就可以直接装配,异形外轮廓的切边位置刚好对应卡钳的安装支架,装配时不需要调整卡钳的初始位置就可以保证摩擦片与盘体的接触面积达到95%以上,减少了售后维修环节的适配调整工作量。在实际使用场景中,这类异形制动盘多用于紧凑型乘用车的后轮制动系统,
以及小型电动场地车的轮边制动结构,这类场景的轮腔空间普遍比较紧凑,周边布置的电子驻车机构、轮速传感器线束等部件较多,常规圆形制动盘很难在有限空间内兼顾散热性能与结构强度,而这种异形切边的结构设计可以在避让周边部件的同时,保证摩擦面的有效工作面积满足制动力矩要求,散热槽的结构设计也能满足城市工况下频繁制动的散热需求,避免长时间制动导致的热衰退问题。结构细节上,摩擦面与中间安装基座的连接位置做了圆弧过渡处理,避免直角连接处的应力集中,在承受最大制动力矩时,过渡位置的应力值低于材料屈服强度的60%,保证长期使用过程中不会出现盘体断裂的风险,安装孔衬套的压装力也经过严格控制,压装后衬套与盘体的结合力可以承受车辆全生命周期内的冲击载荷,不会出现衬套松动脱落的问题。
