双缸动力总成曲柄连杆结构展示

项目分类:发动机 发布时间:2024-10-08 ID:781666
  • 双缸动力总成曲柄连杆结构展示
  • 双缸动力总成曲柄连杆结构展示
  • 双缸动力总成曲柄连杆结构展示
  • 双缸动力总成曲柄连杆结构展示
  • 双缸动力总成曲柄连杆结构展示
  • 双缸动力总成曲柄连杆结构展示
  • 双缸动力总成曲柄连杆结构展示
  • 双缸动力总成曲柄连杆结构展示
  • 双缸动力总成曲柄连杆结构展示
  • 双缸动力总成曲柄连杆结构展示

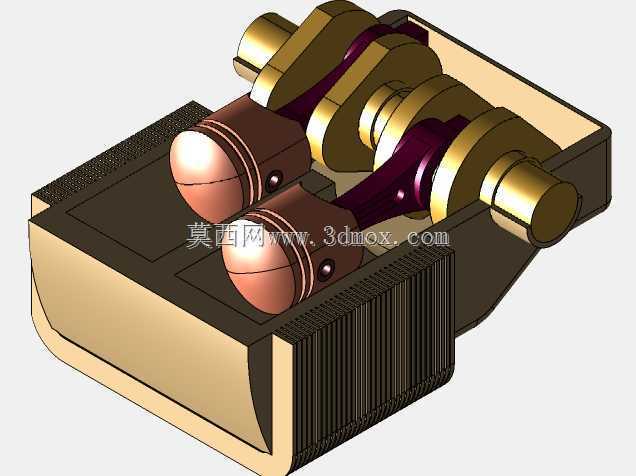

  在小型通用动力、摩托艇动力、便携发电机组这类对动力单元体积有严格限制的应用场景里,双缸卧式动力单元的结构设计一直是结构工程师需要反复打磨的核心内容,本次呈现的双缸动力核心结构,完全围绕紧凑安装边界做了全细节的结构还原。从实际装机的工况来看,这类卧式双缸结构常被用在需要降低整机重心的设备上,比如小型手扶式作业机械、便携应急动力站、轻型水陆两栖载具的动力段,相比立式排布的缸体结构,卧式布局能把整机高度压缩30%以上,同时曲轴输出端的轴向尺寸也能控制得更短,适配更多狭小舱室的安装需求。

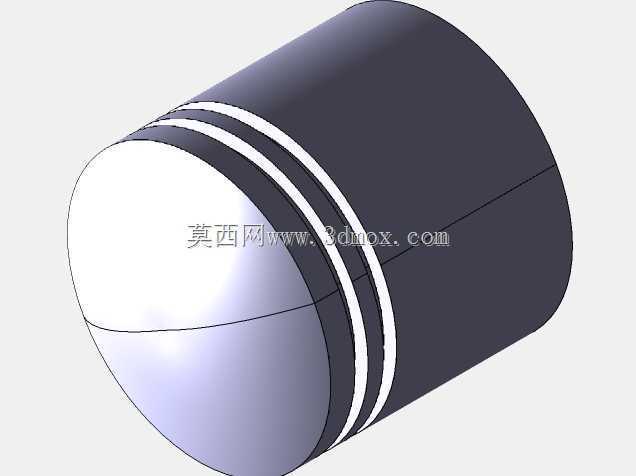

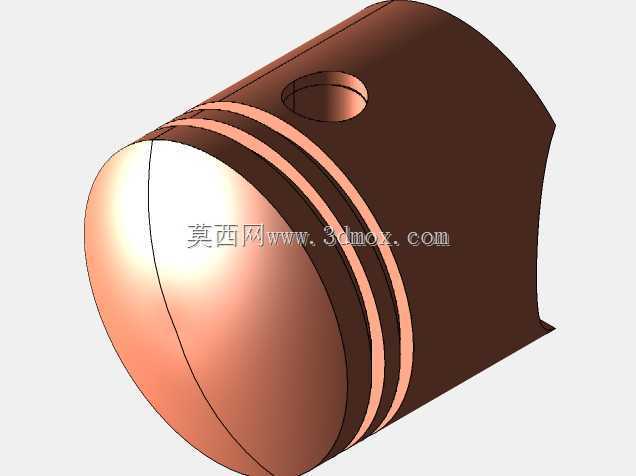

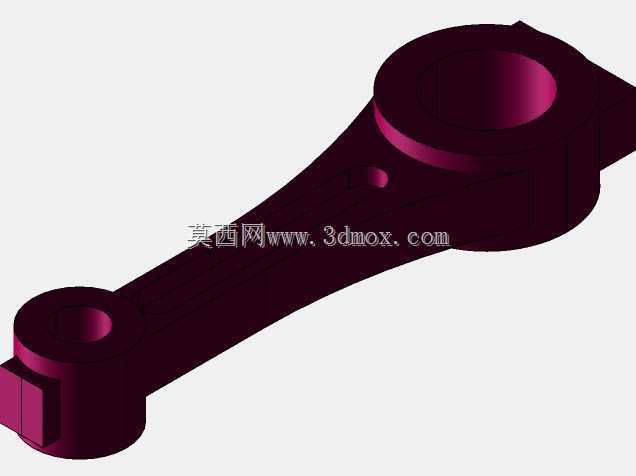

  从结构设计逻辑来看,这套结构优先保证了曲柄连杆机构的运动无干涉,两个活塞采用对向夹角排布,曲轴的曲柄销做了错位角度设计,保证两个活塞的往复运动惯性力能在曲轴段实现部分抵消,降低整机运行时的一阶振动,这也是小排量双缸动力常用的平衡设计思路。活塞部分做了完整的环槽结构还原,虽然是三维结构展示,但环槽的宽度、间距都参考了通用小排量动力的实际尺寸,活塞销座的加强筋也做了细节呈现,能直观看到活塞在往复运动时的受力传递路径——燃气爆发的压力通过活塞顶面传递到活塞销,再通过连杆传递到曲轴曲柄,最终转化为曲轴的旋转扭矩输出。

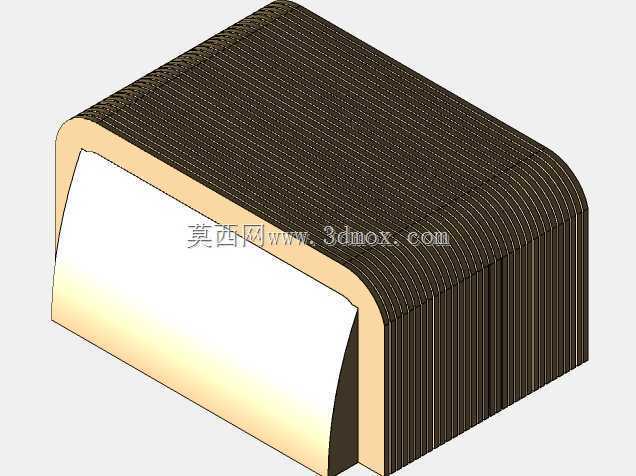

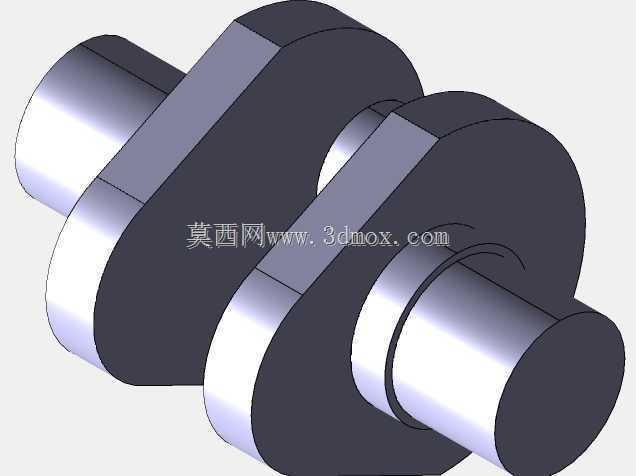

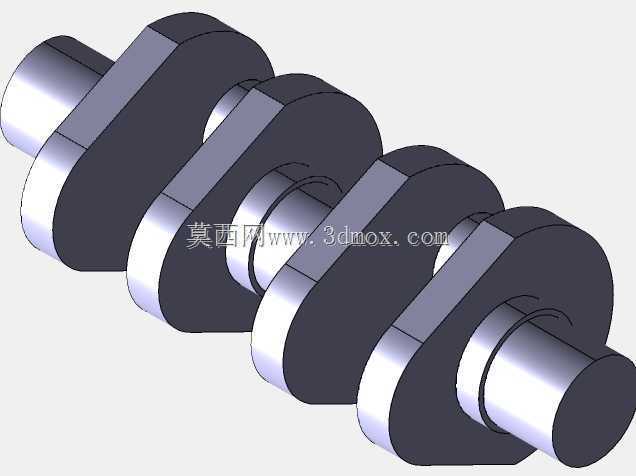

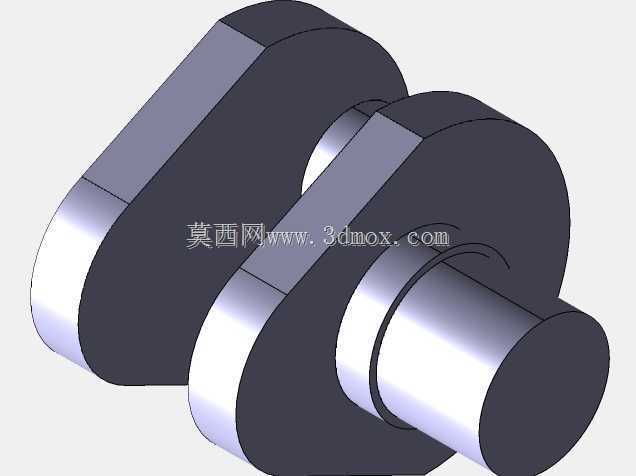

  曲轴部分的结构设计兼顾了强度与轻量化,主轴颈的直径、曲柄臂的厚度都按照小排量动力的常规载荷做了匹配,曲轴两端的输出轴段做了等直径设计,既可以作为动力输出端连接负载,也可以在另一端安装飞轮、磁电机这类附件,适配不同的装机需求。外部的壳体结构做了散热鳍片的一体化设计,鳍片的排布方向顺着设备运行时的迎风方向,能在风冷工况下最大化散热效率,壳体的安装边做了加厚处理,预留的螺栓孔位完全按照通用安装孔距设计,不需要额外做转接法兰就能直接固定到设备的机架上。

  从安装边界来看,这套结构的整体外形尺寸控制在小排量动力的常规范围内,宽度方向因为是卧式双缸布局,比同排量单缸动力略宽,但高度方向的优势非常明显,安装时的固定孔位集中在壳体底部的平面上,对安装面的平面度要求和常规通用动力一致,不需要额外做高精度的安装基座。在实际做设备选型匹配时,这套结构可以直接作为动力核心的参考,工程师可以根据自身的负载需求,调整曲轴输出端的连接结构、壳体上的附件安装位,不需要重新搭建曲柄连杆的核心运动结构,能大幅缩短前期的结构设计周期。

  很多刚接触动力结构设计的工程师,容易忽略曲柄连杆机构的运动间隙预留,这套结构里活塞与缸筒的间隙、连杆大头与曲柄销的间隙、曲轴主轴颈与壳体轴承位的间隙都按照实际装配要求做了预留,在做运动仿真时可以直接设置对应的配合关系,不需要再调整各部件的尺寸参数。另外壳体上的散热鳍片高度、间距也参考了实际风冷动力的设计参数,不会出现鳍片过密导致散热风阻过大、或者鳍片过疏导致散热面积不足的问题,对于做小型动力设备改型、教学演示结构搭建的从业者来说,这套结构能直接作为核心参考框架,减少前期基础结构建模的重复工作量。在做结构验证时,也可以基于这套模型直接添加载荷约束,做曲柄连杆机构的疲劳强度仿真、曲轴的动平衡仿真,各部件的连接关系都已经按照实际装配逻辑做了对应,不需要重新梳理装配层级。
