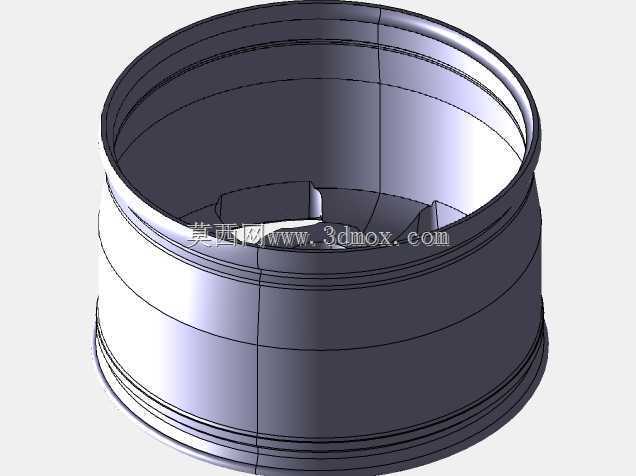

乘用车轻量化铝合金轮毂轮辋结构设计

　　日常做底盘行走部件建模时，轮辋部分的曲面衔接往往是最容易出干涉问题的环节，这次的合金车轮结构，在前期草绘阶段就把轮缘的安装止口尺寸做了基准锁定，避免后续和轮胎装配时出现压合不到位的漏气隐患。很多新手做轮毂建模时容易忽略轮辋内部的气门嘴让位槽，这个结构虽然尺寸不大，但如果位置偏差超过两毫米，后续装配气门嘴时就会出现倾斜，直接影响充气效率和密封性能，这次的结构在轮辋筒体的中段预留了标准的气门嘴安装平面，平面度控制在0.1毫米以内，完全满足常规橡胶气门嘴和金属气门嘴的安装要求。

　　从实际装车场景来看，这类合金车轮主要适配家用紧凑型乘用车，替代传统的钢制轮辋，一方面是降低簧下质量，提升悬架的响应速度，另一方面铝合金的散热性能比钢材好很多，长时间连续制动时，轮辋可以带走部分制动系统传导的热量，降低制动热衰减的概率。设计时轮辋的胎圈座角度严格遵循国标要求的5度斜角，这个角度是经过无数次轮胎装配验证的，角度过小会导致轮胎拆装困难，角度过大则会在车辆行驶过程中出现轮胎脱圈的风险，尤其是在高速过弯或者轮胎亏气的工况下，胎圈座的贴合度直接关系到行驶安全。

　　轮辋的筒体部分采用了等强度变厚度设计，靠近轮辐安装的法兰位置厚度最大，因为这个区域要承受轮辐传递的驱动力、制动力以及过坑时的冲击载荷，往轮缘方向厚度逐渐减薄，在保证整体强度的前提下尽可能降低整体重量，避免不必要的材料浪费。轮缘部分做了凸起的防脱结构，这个结构在轮胎气压偏低时可以卡住轮胎的胎圈，防止胎圈从轮辋上滑脱，很多越野场景或者激烈驾驶场景下的轮辋都会强化这个部分的结构，这次的设计虽然偏向家用乘用车，但也保留了足够的防脱结构高度，兼顾日常行驶和偶尔的非铺装路面通行需求。

　　建模过程中用GSD模块做曲面构建时，特意把轮辋内外表面的脱模斜度做了统一处理，因为这类铝合金车轮基本都是采用低压铸造工艺生产，脱模斜度如果不一致，很容易在铸造起模时拉伤铸件表面，增加后续机加工的余量，甚至直接导致铸件报废。轮辋和轮辐连接的焊接区域（如果是分体式结构）或者一体铸造的过渡区域，都做了大圆角过渡，避免应力集中，车辆行驶过程中这个区域承受的是交变载荷，如果存在锐角或者圆角过小的情况，长时间使用后很容易出现疲劳裂纹，直接影响车轮的使用寿命。

　　安装边界方面，轮辋的中心孔尺寸、螺栓孔分布圆直径都按照常规家用车的参数做了预留，中心孔的倒角做了1.5×45度的处理，方便装车时对准轴头，避免安装时出现刮蹭轴头的情况。螺栓孔的接触面做了锪平处理，保证轮毂螺栓安装时端面完全贴合，不会出现螺栓偏载导致的断裂风险。轮辋的偏距也在合理范围内，不会超出车身翼子板的边界，同时也不会和内侧的制动卡钳、悬架摆臂产生干涉，前期建模时已经做了全行程的干涉检查，包括悬架压缩到极限、转向打到最大角度的工况，都预留了足够的安全间隙。

　　很多人做车轮建模时只注重外观曲面的流畅度，忽略了轮辋内部的平衡块安装槽，这个结构是做动平衡时粘贴平衡块的位置，如果没有预留这个槽，平衡块粘贴后会突出轮辋表面，装车后容易刮到平衡块导致平衡失效，这次的设计在轮辋的内外两侧都预留了标准宽度的平衡块安装槽，深度刚好可以容纳常规的粘贴式平衡块，不会出现突出的问题。另外轮辋的表面做了光滑过渡处理，没有明显的凸起或者凹陷，一方面是减少行驶过程中的风阻，另一方面也方便后续的表面喷涂处理，减少漆料堆积或者喷涂不均的问题。

　　从实际使用的角度出发，轮辋的轮缘部分做了加厚处理，因为日常靠边停车时很容易刮到路缘石，加厚的轮缘可以在轻微刮蹭时不会直接损伤轮辋的主体结构，小的刮蹭只需要做表面修复就可以继续使用，不需要直接更换轮辋，降低用户的使用成本。轮辋筒体内部的加强筋布局也做了优化，不是均匀分布的加强筋，而是对应螺栓孔的位置做了局部加强，因为螺栓孔位置是载荷传递的核心区域，局部加强可以在不增加太多重量的前提下提升整体的抗扭和抗冲击性能。
