复古老爷车卡通风格造型结构设计

　　本次呈现的复古风格乘用车辆造型，在结构设计阶段优先兼顾了展示类道具与儿童玩具载体的双重应用场景，可直接用于文创展陈摆件、低龄段益智拼装玩具开发、动画场景载具素材等领域，整体造型在还原早期豪华乘用车经典轮廓的基础上，做了块面化的结构简化，降低后续开模或者3D打印制作的工艺难度。从功能特性来看，该造型保留了经典老爷车的长车头短车尾比例、封闭硬顶座舱、突出式轮拱、外置车头装饰件这些辨识度极高的设计元素，同时将所有外露棱角做了R3-R8的圆角过渡处理，既避免尖锐结构带来的使用安全隐患，也让整体视觉风格更偏向卡通化的亲和感，适配面向低龄用户的产品定位。设计思路上没有照搬真实老爷车的复杂曲面结构，而是将车身拆分为底盘侧裙、主车身舱体、

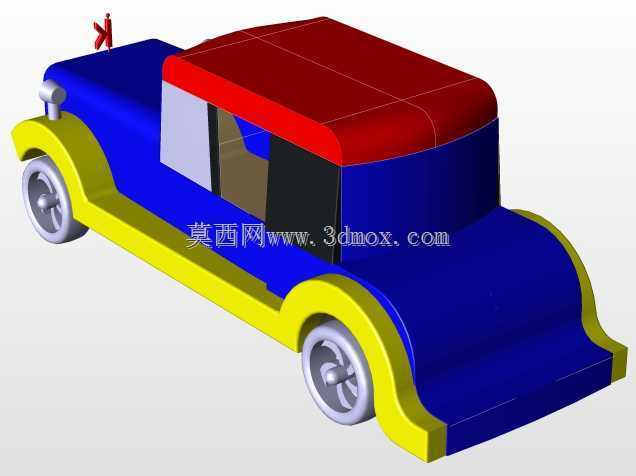

　　车顶覆盖件、车轮组件、车头装饰件五个独立的可拆分模块，每个模块的拼接面都做了平面贴合设计，不需要额外的复杂卡扣结构就能实现定位组装，不管是做注塑拼装玩具还是3D打印分件制作，都能大幅减少后期的装配调试工作量。车身主体的侧裙部分采用一体化的黄色包覆结构，从车头轮拱一直延伸至车尾轮拱，既承担了车身侧围的装饰作用，也作为整个模型的主承力结构，所有其他部件的安装定位面都设置在这个侧裙结构上，安装边界控制在总长220mm、总宽85mm、总高90mm的尺寸区间内，轮拱的内圈直径预留了32mm的安装空间，适配直径30mm的标准玩具车轮组件，车轮与轮拱之间预留2mm的转动间隙，保证车轮转动时不会和轮拱结构发生剐蹭。

　　主车身舱体采用饱和度较高的蓝色作为主体色，座舱部分预留了透明件的安装槽位，可搭配透明亚克力或者透明PLA材料制作车窗结构，座舱内部的空间做了简化处理，没有设置复杂的内饰结构，仅保留了乘坐舱的基本轮廓，既降低建模复杂度，也给后续的二次改装预留了足够的改造空间。车顶覆盖件采用正红色的块面结构，和蓝色车身形成强烈的色彩对比，提升整体造型的视觉辨识度，车顶和车身的拼接面设置了1mm深的定位止口，组装时不需要额外对位就能快速找准安装位置，拼接缝隙可以控制在0.2mm以内，不需要额外做填缝处理就能获得较好的外观效果。车头位置的外置装饰件采用独立分件设计，安装位置在车头引擎盖的左侧，和真实老爷车的旗杆装饰结构做了对应，

　　装饰件的根部做了2mm直径的安装柱，直接插入车头预留的安装孔内即可固定，不需要额外粘接就能获得足够的连接强度。车轮部分采用简化的轮毂造型，轮毂外圈做了圆弧过渡，没有设置复杂的辐条结构，轮轴位置预留了3mm的通孔，可直接穿入标准的3mm钢轴作为转动轴，轴孔和钢轴之间预留0.1mm的配合间隙，保证车轮转动顺畅无卡滞。整个造型的所有壁厚都控制在2mm-2.5mm之间，既满足注塑工艺的最小壁厚要求，也能保证3D打印时的结构强度，不会因为壁厚过薄出现打印变形或者注塑缺胶的问题。所有外表面的拔模斜度都设置为1.5度，完全满足注塑开模的工艺要求，不需要后期再做拔模调整，直接导出模型就可以用于模具设计。在实际应用中，该造型除了作为玩具和展陈摆件使用外，还可以作为汽车文化科普的配套教具，帮助低龄群体识别早期汽车的造型特征，块面化的结构也方便初学者学习曲面拆分、分件设计的基础建模逻辑，理解从概念草图到可生产结构的转化思路。
