插齿机用成型切削刀头结构设计

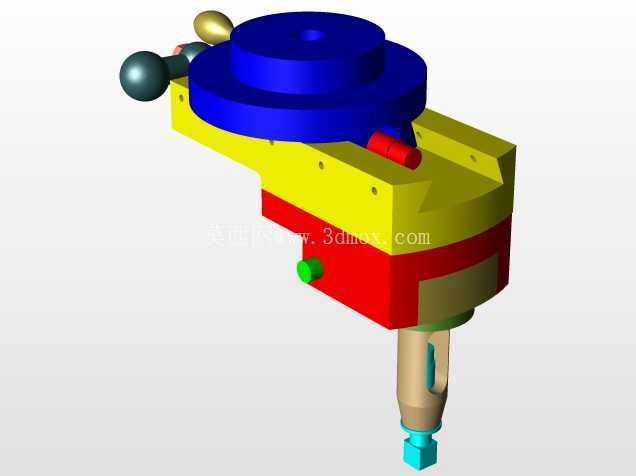

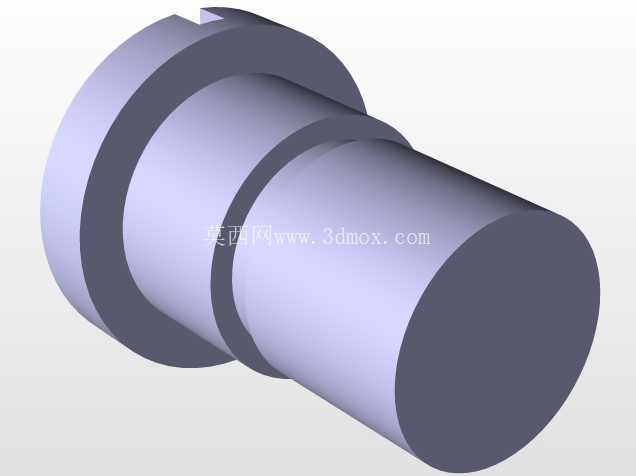

　　在齿轮加工、键槽成型以及异形截面线性切削的生产场景中，插齿机刀头是直接决定加工精度与切削稳定性的核心执行部件，这套成型机刀头的结构设计完全围绕插削工艺的实际受力特性展开，没有冗余的装饰性结构，每一处外形都对应明确的功能需求。从实际安装适配的角度看，这套刀头的主体安装基准为后端的圆柱定位轴段，轴径公差按照h6级精度设计，可直接适配多数普通插齿机的主轴安装孔，安装时通过轴端的平键传递切削扭矩，轴向依靠主轴端面的锁紧压盘完成固定，整体安装边界的最大回转直径控制在220mm范围内，轴向总伸出长度不超过180mm，不会与插齿机的工作台夹具、工件避让空间产生干涉，适配加工行程在120mm以内的中小型插齿设备。

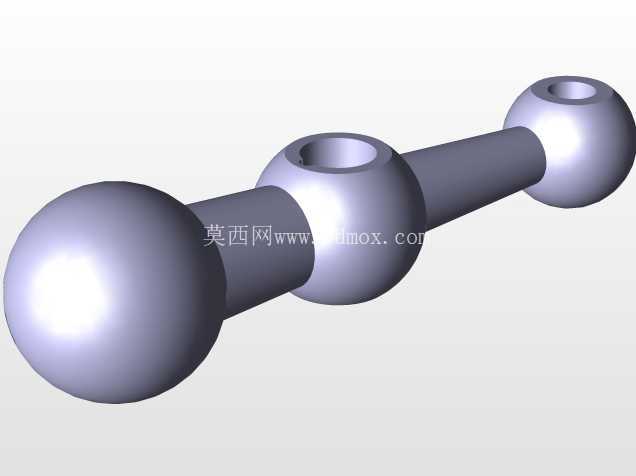

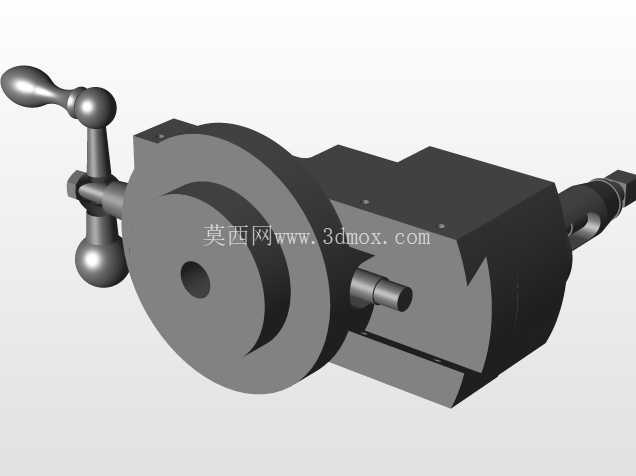

　　刀头侧面的操纵手柄组件采用双球头手柄设计，上下两个球头的握持位置分别对应手动调整刀头角度时的快速转动与微调锁紧操作，手柄与主体之间通过万向球铰连接，调整时可根据操作空间灵活转动手柄角度，避免与机床护罩、工装夹具发生磕碰，球头表面做滚花处理，即便在切削液喷淋的湿滑工况下也能保证足够的握持摩擦力，不会出现打滑脱手的问题。主体的圆盘形结构并非单纯的配重设计，圆盘端面上的偏心通孔用于安装切削行程的定位挡销，可根据插削深度的需求调整挡销的安装位置，与机床床身的行程限位块配合，精准控制插刀的往复行程范围，避免超程撞刀的风险；圆盘与后方箱体连接的端面采用止口定位结构，连接螺栓沿圆周均布6颗，保证连接刚度的同时，也方便拆卸维护内部的传动构件。

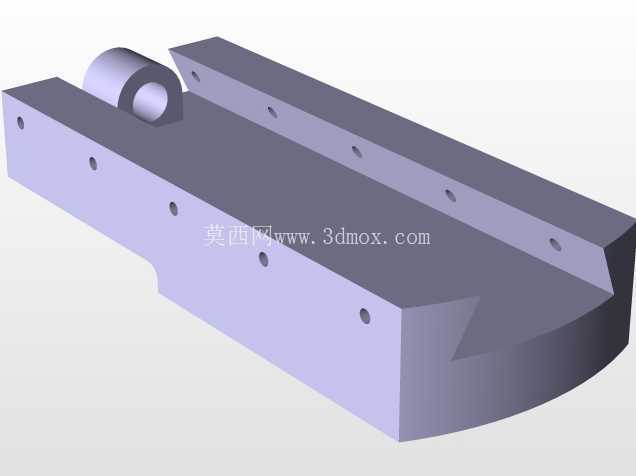

　　箱体部分采用分体式箱型结构，上下箱盖通过内六角螺栓连接，内部容纳曲柄滑块传动机构，将主轴输入的旋转运动转化为插刀的直线往复切削运动，箱体的侧壁预留有润滑油注油孔，日常维护时可直接加注润滑油对内部传动副进行润滑，无需完全拆解箱体；箱体前端的刀杆安装孔采用弹性夹套锁紧结构，可适配不同柄径的插齿刀具，更换刀具时只需松开侧面的锁紧螺钉即可快速抽换刀杆，换刀时间比传统螺栓压紧式结构缩短60%以上，适配中小批量多品种零件的加工换刀需求。从切削受力的角度看，这套刀头的整体重心落在主轴安装轴的轴线上，高速往复运动时不会产生额外的偏载力矩，可有效降低主轴轴承的径向载荷，延长主轴的使用寿命；切削过程中产生的切削力通过箱体直接传递到机床主轴，力流路径短，没有薄弱的受力环节，即便在满负荷切削45号钢、切削深度达到5mm的工况下，刀头也不会出现明显的振颤，加工出的键槽侧面粗糙度可稳定达到Ra3.2，齿轮齿形精度可稳定达到8级精度，完全满足通用机械零件的加工要求。

　　在实际车间应用场景中，这套刀头不仅可用于插齿加工，更换前端的刀具后还可完成插削键槽、插削平面、插削异形通孔等工序，无需额外更换专用刀架，大幅降低了中小机加工车间的设备附件采购成本；刀头的所有外露金属表面都做了发黑防锈处理，可适应车间内切削液、润滑油喷淋的潮湿工况，长期使用不会出现锈蚀卡滞的问题，日常维护只需定期检查连接螺栓的紧固力矩、补充内部润滑油即可，没有复杂的维护保养要求。设计过程中针对插削过程的冲击载荷特性，对内部的曲柄销轴、滑块接触面都做了表面淬火处理，硬度达到HRC55-60，可承受每分钟200次往复冲击的长期载荷，不会出现早期磨损、间隙过大的问题；手柄与球铰的连接部位设置有碟形弹簧锁紧结构，调整完刀头角度后可自动锁紧手柄位置，切削过程中手柄不会因为振动自行移位，避免了安全隐患。
