蝶阀全套组成零件及装配结构设计

　　在市政给排水、化工流体输送、暖通空调循环水等管路系统中，蝶阀是应用占比极高的截流调节类阀件，这套结构完整覆盖了蝶阀从单个紧固件到整体装配的全部组成细节，可直接用于阀件选型校核、教学演示、管路系统集成阶段的结构匹配参考。从实际工况适配角度看，蝶阀的核心作用是通过阀盘的回转动作实现管路通断与流量调节，当阀盘处于关闭位置时，盘面与水流方向垂直，可实现管路截流；当阀盘旋转90度达到全开位置时，盘面与水流方向平行，流道阻力极小，适合大口径管路的低压损输送场景；在0-90度的回转区间内，可通过调整阀盘转角精准匹配不同工况下的流量需求，相比闸阀、截止阀，同通径下蝶阀的结构长度更短，安装占用空间更小，适合空间受限的管廊、设备夹层等安装场景。

　　这套模型的设计思路完全遵循实际蝶阀的加工装配逻辑，先拆分出所有独立加工的零件，包括阀杆紧固件、阀盘密封件、阀体连接结构、操作端联动部件等，每个零件的配合公差、安装定位基准都按照实际阀件的装配要求设置，比如阀杆与阀盘的连接部位采用扁位定位结构，避免回转过程中出现打滑偏移；紧固件采用开槽盘头结构，适配通用一字螺丝刀的安装拆卸需求，头部圆弧过渡可避免安装时刮伤密封件表面。

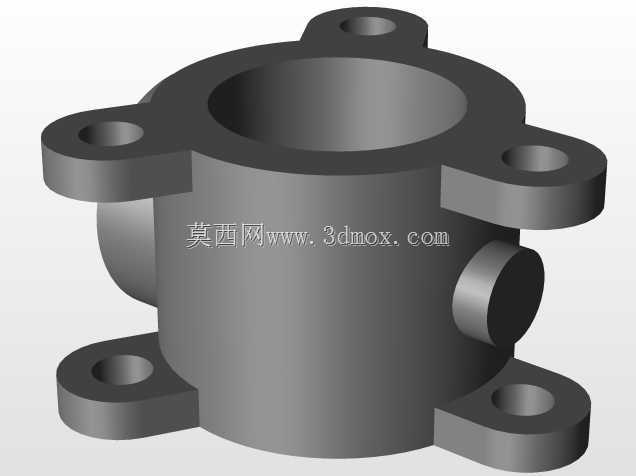

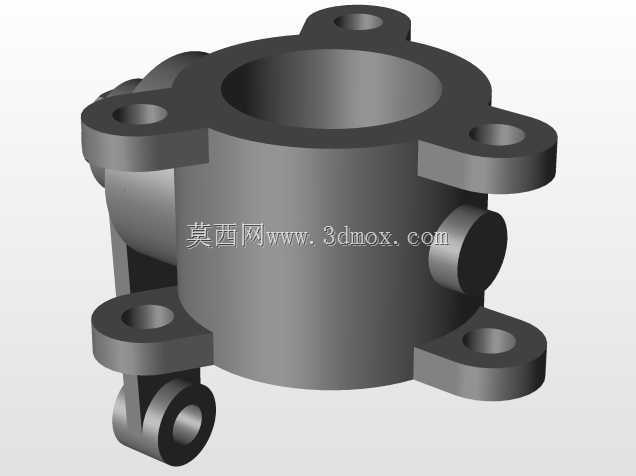

　　从安装边界来看，这套蝶阀装配模型的两端连接尺寸符合通用管路法兰的匹配要求，阀杆伸出端的尺寸可适配手动手柄、蜗轮执行器、气动执行机构等不同驱动方式的连接接口，不需要额外做结构修改即可完成驱动端的匹配；外形尺寸上，阀盘的回转半径严格控制在阀体内腔范围内，全开状态下不会突出阀体连接端面，避免安装时与法兰密封面、管路变径段产生干涉。在实际工程应用中，这类完整的零件装配模型可帮助结构设计人员快速核对阀件与周边管路、支架的安装间隙，也可用于新入职设计人员的阀件结构教学，直观展示蝶阀从单个零件到整体装配的配合关系，理解不同零件在阀件工作过程中承担的功能：比如紧固件负责将阀盘与阀杆可靠锁紧，避免长期受水流冲击出现松动；密封件负责在关闭状态下阻断流体渗漏，保证截流密封性；阀体作为承载结构，需要承受管路内的流体压力，同时为所有内部零件提供安装定位基准。

　　设计过程中还充分考虑了零件的加工工艺性，所有轴类、盘类零件都采用回转体为主的结构，适配普通车床、数控车床的加工需求，开槽、扁位等附加结构可通过铣削工序一次加工完成，不需要复杂的专用工装，能有效降低零件的加工成本，适合批量生产的工况需求。
