电动鼓风机蜗壳流道结构设计

在工业通风、环境调控、小型设备散热等场景中，鼓风部件的流道设计直接决定了整机的气动效率与运行噪音水平，这款电动鼓风机的蜗壳组件，正是针对小风量高压头送风需求开发的核心气动结构。从实际应用场景来看，这类结构常配套在小型工业设备的散热系统、工位局部排风装置、小型物料气力输送末端，以及家用新风类设备的送风段，需要在有限的安装空间内实现气流的90度转向与动压到静压的转换，避免气流在转向过程中产生过大的涡流损失。

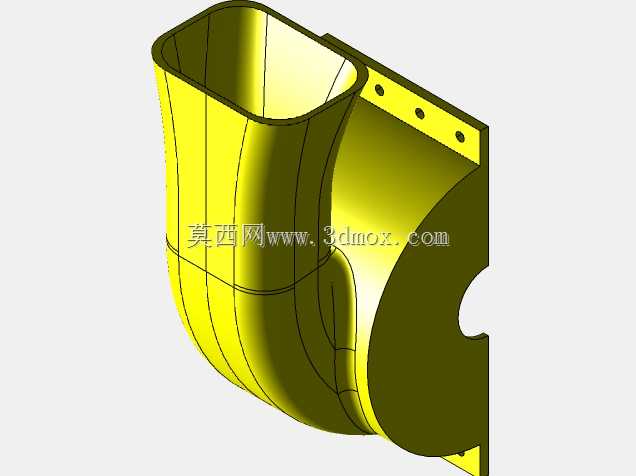

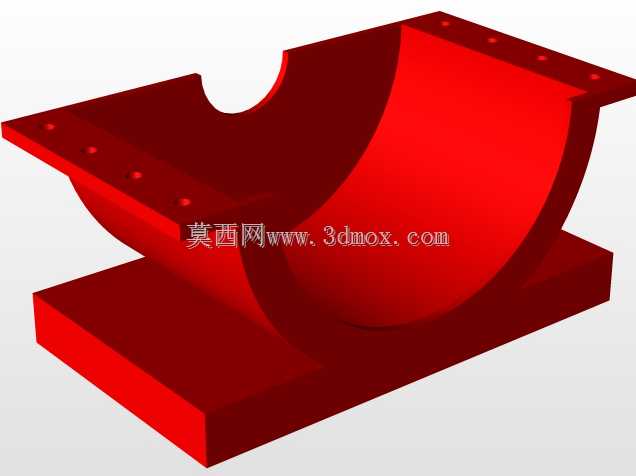

从功能特性上看，该组件承担着将叶轮输出的高速旋转气流，沿蜗壳型线逐步扩压、导流，最终以均匀的流速从出口送出的作用，区别于直筒式风道，这种变截面弯转结构的型线设计，需要匹配叶轮的出口气流角，让每一个截面的通流面积随气流的流动方向逐步扩大，既不能因为面积扩张过快导致气流脱离壁面产生涡流，也不能因为面积不足导致流速过高带来额外的摩擦损失。结构侧面预留的安装法兰边，开设有均匀分布的安装孔，用于和风机的电机端盖、叶轮腔部分实现刚性连接，法兰边的平面度需要控制在合理公差范围内，避免装配后出现缝隙导致气流泄漏，影响整机的风压输出效率。

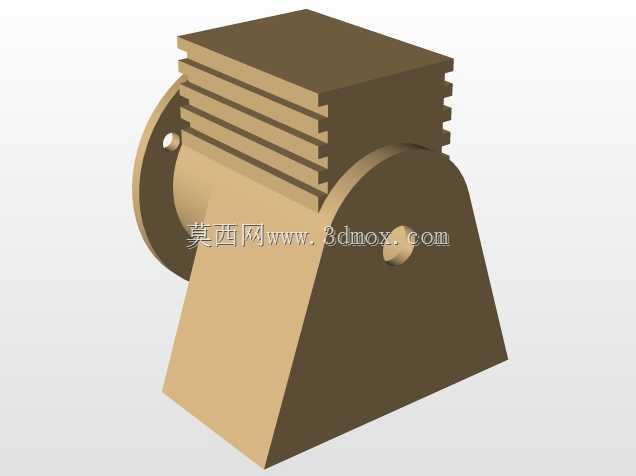

设计过程中，首先需要明确配套叶轮的外径、宽度以及出口气流速度分布，以此确定蜗壳的张开度规律，沿叶轮周向不同角度位置的蜗壳截面尺寸，是按照气流的流量累积规律逐步变化的，靠近蜗舌位置的截面通流面积最小，随着周向角度增加，截面面积逐步增大，直到出口位置达到最大通流截面。流道的转弯段采用了大曲率过渡的型面设计，避免直角转弯带来的气流冲撞损失，内壁面保持光滑连续，没有突兀的台阶或者凸起，减少气流沿程流动的摩擦阻力。出口端采用了类矩形的截面设计，能够更好地匹配后续方形风管的安装需求，减少变径连接带来的额外局部阻力。

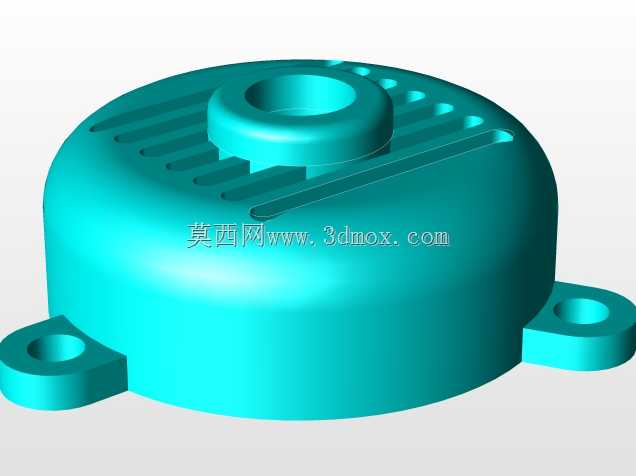

从安装边界来看，该组件的法兰连接面需要和电机侧的安装面完全贴合，装配时需要保证蜗壳的中心与叶轮的旋转中心保持同轴，偏心量过大会导致叶轮与蜗壳内壁产生刮擦，同时也会破坏流道内的气流对称性，带来额外的气动噪音与性能损失。蜗壳的轴向宽度需要略大于叶轮的宽度，预留出合理的装配间隙，间隙过小容易出现运转干涉，间隙过大则会导致部分气流在叶轮出口与蜗壳侧壁之间形成回流，降低鼓风效率。流道的壁厚设计兼顾了结构刚性与轻量化需求，在安装孔位置做了局部加厚处理，避免螺栓紧固时出现应力集中导致壳体开裂，非安装区域的壁厚保持均匀，既减少了材料的不必要消耗，也能避免注塑或者钣金成型过程中出现壁厚不均导致的变形问题。

在实际选型匹配时，需要注意该蜗壳结构对应的叶轮参数与电机转速区间，不同转速下的气流流量与压力特性存在明显差异，蜗壳的型线是针对特定转速区间优化的，如果超出设计转速范围使用，流道内的气流流动状态会发生变化，容易出现旋转失速、气流脉动等问题，不仅会导致鼓风效率下降，还会带来明显的运行噪音，甚至引发结构共振影响设备的使用寿命。对于需要调整送风方向的场景，该结构的出口方向已经固定为90度侧出风，不需要额外加装弯头配件，能够直接对接对应尺寸的送风管道，减少了管路配件的使用，也降低了整个送风系统的局部阻力损失。
