起重拉杆用叉形铰接关节接头结构

　　在屋顶钢结构拉杆、桥梁桁架受力构件、起重机械臂架传力结构中，这类叉形铰接关节接头是承担轴向拉力传递的核心连接件，甚至输送链条、牵引链条的链节单元，本质上也是同原理的系列关节结构，核心作用是在两个受拉构件之间实现可小角度偏转的刚性传力，避免构件因安装误差、载荷形变产生附加弯曲应力，保障整个传力路径的受力稳定性。

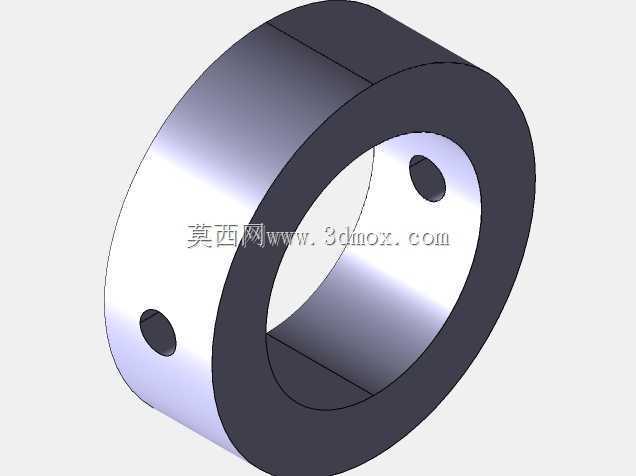

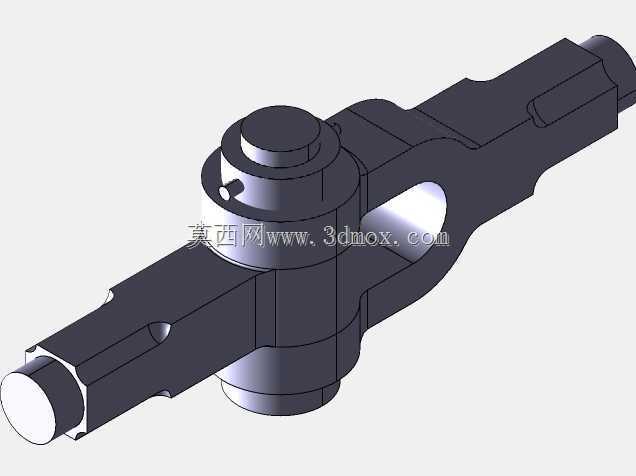

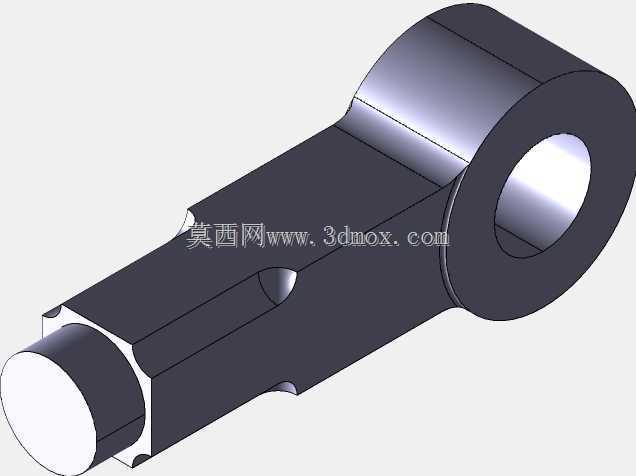

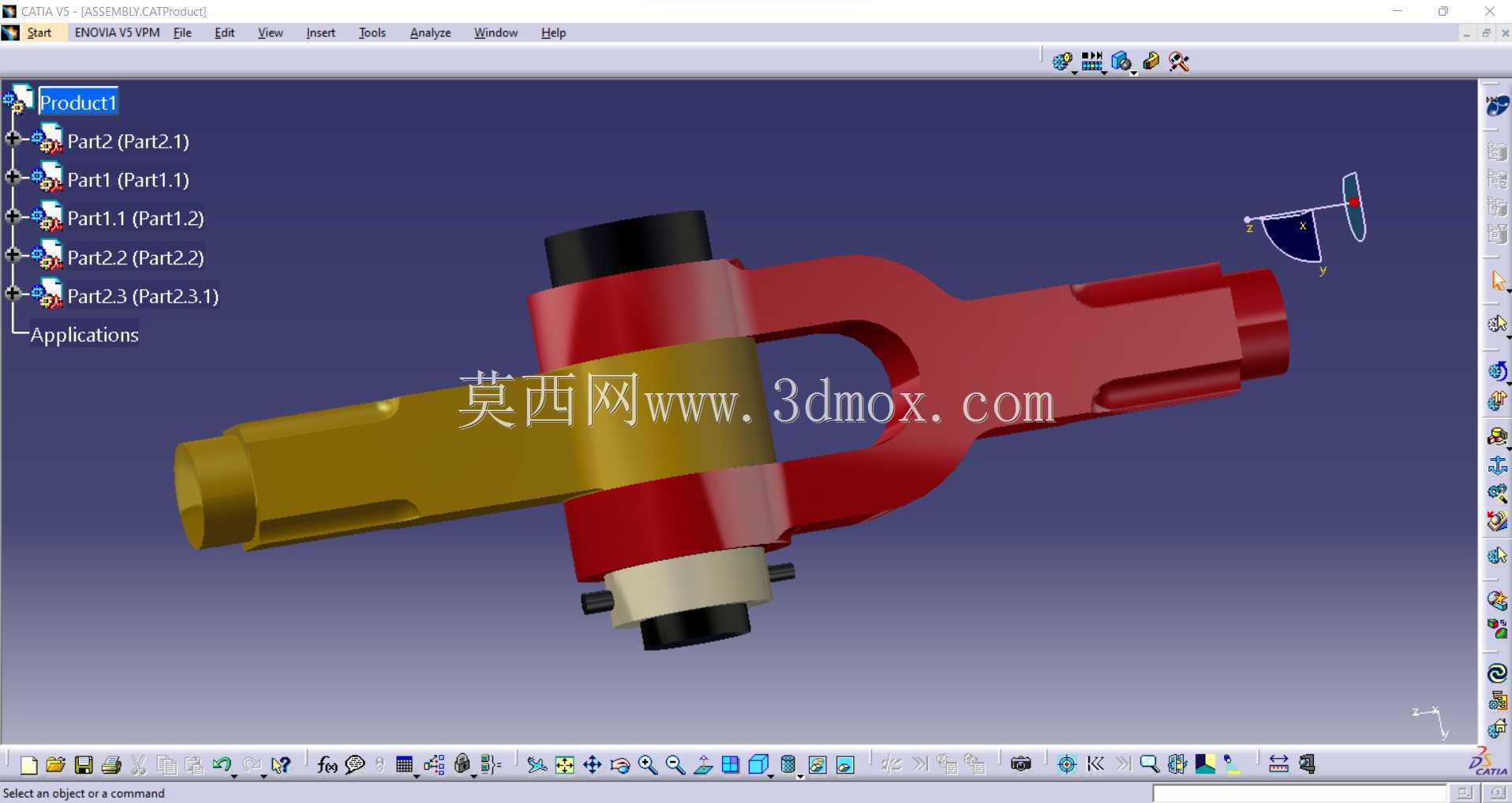

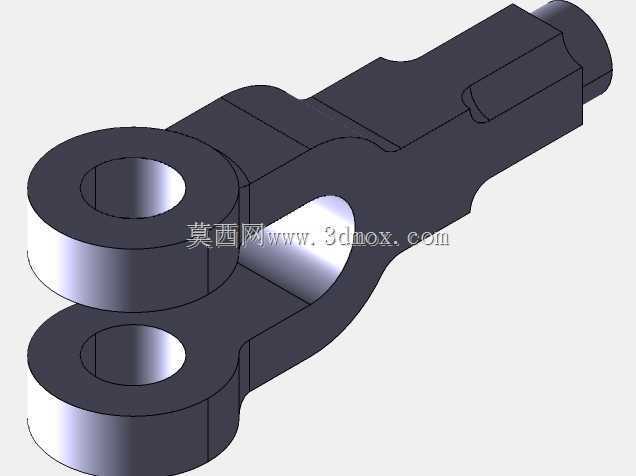

　　从结构功能来看，这类接头的设计核心围绕“可靠传力+有限铰接”两个目标展开，主体采用叉形开口结构搭配穿装销轴的连接形式，叉形端的开口尺寸需要匹配对接构件的端部厚度，保证对接件插入后两侧面与叉形内壁的间隙控制在0.1-0.3mm区间，既不会因间隙过大产生传力冲击，也不会因间隙过小导致装配卡滞。销轴穿装孔的同轴度公差需要控制在IT7级以内，避免销轴装配后出现别劲现象，长期交变载荷下引发孔边应力集中开裂。与叉形端相对的杆端采用外螺纹或者插接止口结构，用于和同侧的受拉杆件实现刚性连接，螺纹段的长度需要预留足够的调节余量，满足现场安装时的拉杆张紧度调整需求，同时螺纹收尾处需要设计退刀槽结构，避免螺纹根部应力集中成为疲劳断裂的起始点。

　　设计这类关节接头时，首先要核算额定轴向拉力下的各截面强度，叉形部位的两个耳板需要分别承担一半的轴向载荷，耳板的危险截面在销轴孔的横向切面位置，需要保证该截面的拉应力低于材料屈服强度的60%，预留足够的安全裕量应对动载冲击；销轴的剪切面为双剪切面，需要核算剪切强度与挤压强度，避免销轴出现剪切变形或者耳板孔壁被挤压溃缩。铰接角度的设计需要匹配实际工况的偏转需求，屋顶拉杆场景下通常允许±3°的偏转角即可满足结构形变需求，起重机臂架的拉杆接头则需要预留±5°-±8°的偏转空间，适配臂架变幅过程中的角度变化，因此叉形开口的深度需要做对应调整，避免偏转过程中对接构件与叉形根部发生干涉。

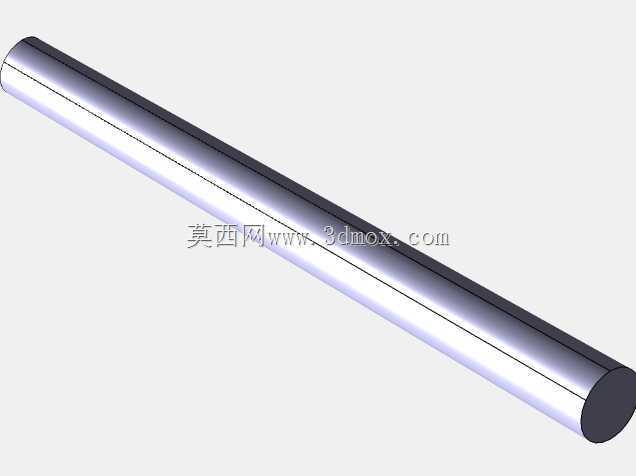

　　从安装边界来看，这类接头的整体径向尺寸需要满足安装空间的避让要求，叉形端的最大外圆直径不能超过周边构件的最小间隙，销轴安装后两端的卡簧或者开口销伸出长度需要控制在2mm以内，避免运转过程中剐蹭周边结构。杆端的连接螺纹需要匹配对应拉杆的螺纹规格，保证旋合长度不小于螺纹公称直径的1.2倍，满足螺纹连接的强度要求。销轴的装配采用间隙配合，表面需要做淬火处理提升耐磨性，长期铰接转动过程中磨损量超过0.5mm时需要及时更换，避免间隙过大引发传力冲击。

　　这类关节结构的设计优势在于加工工艺性好，主体结构采用模锻成型后再做机加工即可，不需要复杂的加工工序，适合批量生产，同时在纯拉伸载荷工况下的可靠性极高，没有多余的传力冗余部件，失效形式清晰可查，日常维护只需要定期检查销轴磨损情况与连接部位的紧固状态即可，不需要复杂的维护工序。在链条链节的应用场景中，这类结构的尺寸会做相应缩小，相邻链节通过同一根销轴铰接，既可以传递轴向拉力，又能实现链条的灵活弯折，适配链轮的啮合传动需求，此时链节的铰接面需要做耐磨处理，降低反复弯折过程中的磨损速率，延长链条整体使用寿命。
