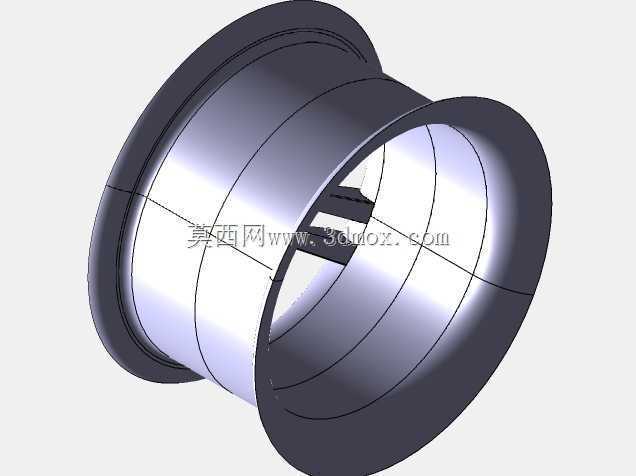

双法兰式轮辋承载结构三维设计

　　在行走类机械设备的轮系设计中，轮辋是连接轮胎与轮毂核心承载件，直接决定轮组的载荷传递效率与运行可靠性，这款双法兰式轮辋结构，主要适配中小吨位工程车辆、工业搬运设备以及非道路行走机械的轮组装配需求，区别于民用车辆的一体式冲压轮辋，该结构采用分体式回转体设计，两端带外翻式法兰挡边，中间为等径直筒段，能够为充气式轮胎或者实心橡胶轮胎提供稳定的周向支撑，同时限制轮胎在承受侧向载荷时发生轴向窜动。

　　从实际应用场景来看，这类轮辋常被用在厂区内的短途搬运设备、小型工程机具以及特种作业车辆的行走轮上，设备运行过程中，轮辋需要同时传递三个方向的载荷：垂直方向的设备自重与承载货物重量，行进方向的驱动扭矩与制动力矩，转向或者路面不平时产生的侧向冲击力，因此在结构设计阶段，首先要保证筒身段的壁厚均匀性，避免壁厚差异导致的回转动平衡超标，实际建模过程中，筒身段与两端法兰的过渡位置采用大圆角平滑过渡，消除应力集中点，防止设备在重载冲击下过渡位置出现开裂失效。

　　设计思路上，这款轮辋没有采用复杂的曲面造型，整体以回转体特征为基础，中间筒身的内径尺寸匹配对应轮毂的安装轴径，预留的安装公差带满足过渡配合要求，既能够保证装配时轮辋与轮毂的同轴度，又不会出现装配过盈量过大导致的拆装困难。两端的法兰挡边高度根据适配轮胎的胎圈厚度确定，挡边的内侧带有微小的倾斜角度，装配轮胎时能够引导胎圈顺利卡入安装位，同时在轮胎充气后，倾斜面能够与胎圈侧面紧密贴合，避免轮胎运转过程中出现胎圈滑移、漏气的问题。

　　从安装边界来看，轮辋的轴向总宽度需要与轮毂的安装跨距匹配，法兰的外圆直径不能超出轮胎的最大外轮廓，避免设备转向或者经过狭窄通道时轮辋与周边构件发生干涉。筒身内壁的加工基准面与两端法兰的端面保持严格的垂直度，装配后能够保证轮辋的回转中心与轮毂轴线完全重合，减少设备高速行进时的轮组跳动，降低轴承部位的额外交变载荷，延长轮系整体的使用寿命。

　　在细节结构处理上，轮辋的筒身外侧预留了气门嘴的安装缺口，缺口位置做了倒角处理，避免安装气门嘴时割伤橡胶密封件，同时缺口的位置避开了主要的承载受力区，不会对轮辋的整体结构强度造成明显削弱。考虑到实际使用中轮辋可能会接触到泥水、油污等腐蚀性介质，结构上没有设计容易积留杂物的封闭凹槽，所有外露的棱边都做了倒钝处理，既能够减少涂装时的流挂问题，也能避免装配维护过程中尖锐棱边划伤操作人员。

　　不同于民用车辆轮辋追求轻量化的设计取向，这类工业用途的轮辋在结构强度上预留了足够的安全余量，筒身与法兰的连接位置没有设置减重孔，避免应力集中导致的结构失效，整体壁厚根据额定承载载荷计算确定，能够满足1.5倍额定载荷下的静强度要求，同时在承受周期性交变载荷时，疲劳寿命满足设备长期运行的需求。建模过程中所有回转特征都严格同轴，特征之间的过渡圆角半径统一，既方便后续的模具加工或者机加工工序，也能减少加工过程中因应力突变导致的工件变形。

　　实际装配时，轮辋通过轮毂上的轴向定位台阶确定安装位置，两端通过压圈或者锁紧螺母固定，不需要额外的焊接工序，拆装维护方便，当轮胎出现磨损需要更换时，只需要拆卸一侧的法兰压圈就可以完成轮胎更换，不需要将整个轮辋从轮毂轴上拆下，能够大幅降低现场维护的工作量。轮辋的表面处理采用常规的喷塑或者喷漆工艺，结构上没有狭窄的缝隙，涂装时能够保证所有表面都被涂层覆盖，提升整体的防锈耐腐蚀能力，适应户外或者潮湿厂区的使用环境。
