离合器切换操作执行连杆机构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781760
  • 离合器切换操作执行连杆机构
  • 离合器切换操作执行连杆机构
  • 离合器切换操作执行连杆机构
  • 离合器切换操作执行连杆机构
  • 离合器切换操作执行连杆机构

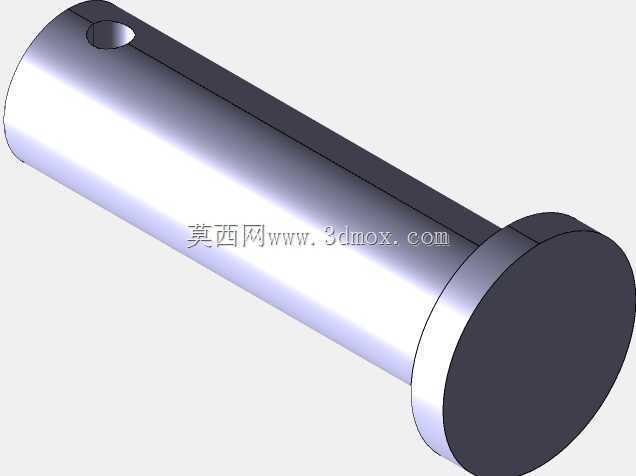

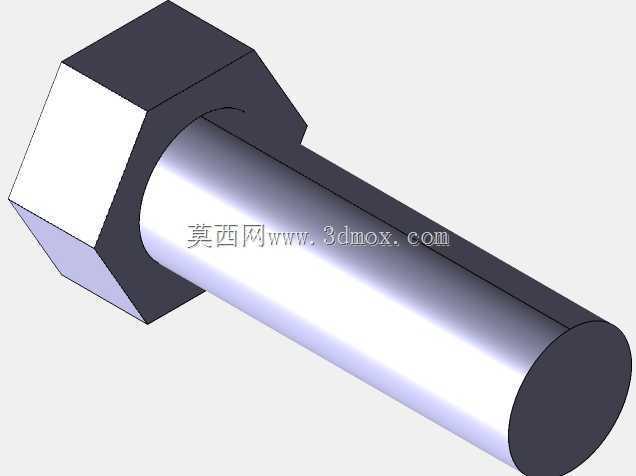

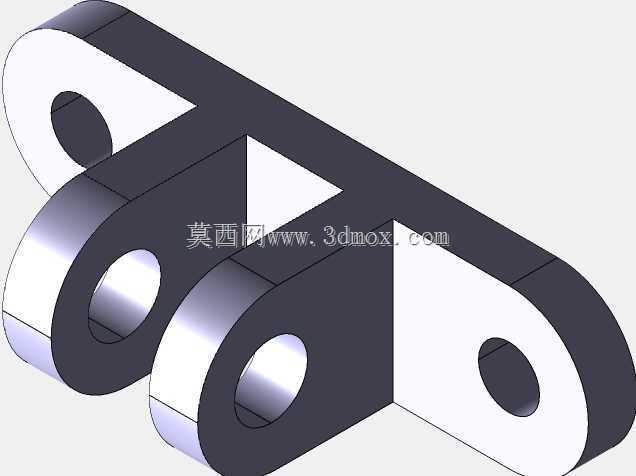

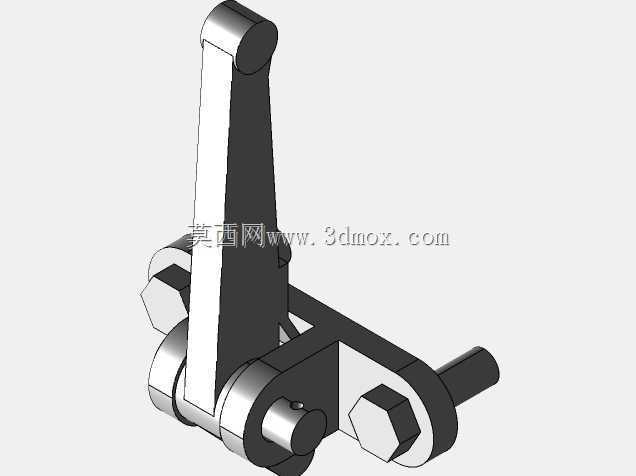

  这套切换执行机构,核心服务于动力传动链路里的离合器通断操控需求,在小型动力设备、农用机械、轻工传动线、小型机床进给单元里都能见到同类结构的身影,本质是把输入端的摆角位移,转化为离合器拨叉的直线往复行程,实现动力接合与断开的动作切换。从结构布局来看,整套构件没有冗余设计,所有铰接点都做了同轴度约束,长摆臂作为手动或者小行程驱动件的输入侧,臂身截面做了等强度收窄设计,靠近铰接转轴的位置厚度更大,往驱动端逐渐过渡到均匀壁厚,既保证扳动时的结构刚性,不会因为长期受侧向力出现臂身弯曲变形,又能控制整体重量,减少操作时的无效阻力。底部的安装基座是整套机构的定位基准,两个带六角头的铰接销轴分别对应摆臂转轴和动力输出拨杆的连接位,

  销轴的轴肩位置做了限位台阶,装配时不需要额外加装轴套挡圈就能限制轴向窜动,基座上的两个安装孔位间距是固定的安装边界,适配常规离合器壳体上的预留安装凸台,不需要额外做转接板就能直接固定。横向伸出的圆柱杆是和离合器拨叉直接连接的输出端,杆身的直径匹配常规拨叉的卡槽尺寸,摆臂摆动时,通过连杆的铰接传动,把摆臂的圆弧运动转化为横向杆的直线推拉动作,行程刚好覆盖离合器分离轴承的有效工作行程,不会出现推过头导致分离轴承压盘过度磨损,也不会因为行程不足导致离合器分离不彻底、打齿的问题。设计时特意把铰接点的位置做了力臂优化,手动操作时的扳动力控制在普通人单手可轻松操作的范围内,不需要借助额外加力杆,同时在机构处于接合挡位时,

  连杆和摆臂的铰接点刚好过死点位置,不会因为设备运行的振动出现自动脱挡、挡位滑移的问题。所有转动配合面都预留了标准的间隙配合公差,日常维护时只需要在铰接点加注润滑脂就能保证长期动作顺畅,不会出现卡滞、异响的问题。整套机构的外形轮廓没有突出的尖锐棱角,所有棱边都做了小倒角处理,安装后不会和周边的传动带、旋转轴产生运动干涉,横向输出杆的伸出长度也做了限位设计,最大伸出量不会超出离合器壳体的内部安全边界,避免运动时刮碰壳体内壁。在实际应用场景里,这类机构不需要配套复杂的液压或者电控驱动单元,纯机械结构的可靠性极高,在供电不稳定、工况恶劣的户外作业设备上,比电控离合执行机构的故障率低很多,哪怕是沾附少量粉尘、油污,也不会影响正常的动作传递。

  结构上的所有零件都采用常规的机加工工艺就能生产,长摆臂可以采用型材铣削成型,铰接销轴采用标准冷拉圆钢加工后做表面淬火处理,提升耐磨性能,基座采用铸件或者板材焊接都能满足强度要求,生产门槛低,备件替换方便,不需要定制特殊的加工刀具或者工装。在做三维建模时,所有铰接位置的配合公差都按照基孔制间隙配合设定,装配体里做了运动仿真验证,全行程摆动过程中没有出现零件干涉、死点卡止的问题,摆臂的最大摆动角度和输出杆的直线行程做了参数化关联,调整铰接点的孔位距离就能快速适配不同行程要求的离合器规格,不需要重新绘制整套零件,能大幅缩短同系列产品的变型设计周期。
