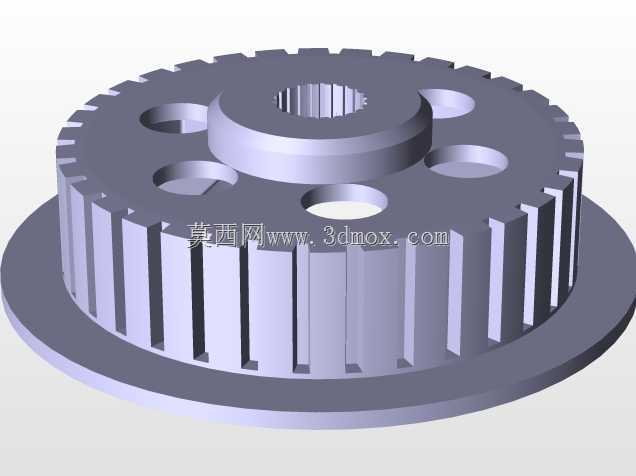

带外齿与内花键的发动机端盖结构

　　该端盖零件属于动力传动系统的核心配套构件，主要应用于内燃发动机与传动机构的衔接部位，承担轴向定位、腔体密封以及扭矩传递衔接的多重作用，在小型通用动力设备、工程机械动力单元、特种车辆传动箱中都有广泛的适配场景。从结构设计逻辑来看，零件整体采用盘类零件的同轴布局思路，底部设置整圈外延法兰边，作为安装贴合面使用，法兰端面的平面度公差需要控制在0.05mm以内，保证与配合箱体端面贴合后无间隙，避免内部润滑介质渗漏，同时法兰边的外径尺寸需要匹配对应安装腔体的止口内径，采用H7/h6的间隙配合公差，既保证装配时的导向便利性，又能控制径向窜动量在合理区间。零件外圆周设计有整圈直齿结构，齿向与零件轴线平行，该齿结构并非用于大负载动力传动，

　　而是作为转速信号采集的触发齿使用，配合外置的转速传感器，可实时获取轴系的实时转速，为电控系统提供转速反馈信号，齿形采用渐开线齿形，齿顶圆与齿根圆的同轴度相对于基准内孔控制在0.03mm以内，保证转速采集的信号稳定性，避免出现信号波动导致的电控判断误差。零件中心部位设计有内花键结构，花键采用矩形齿形制，用于与动力输出轴的外花键配合，实现扭矩的传递，花键的齿侧配合采用中等精度等级，既保证扭矩传递过程中无明显冲击间隙，又能在装配时顺利滑入配合轴段，花键孔的轴线与零件整体基准轴线的同轴度要求高于外齿结构，控制在0.02mm以内，避免装配后出现轴系偏摆，导致运转过程中产生异常振动与磨损。端盖的上端面均匀分布有多个圆形减重通孔，

　　这些通孔在不降低零件整体结构强度的前提下，有效降低了零件的整体重量，同时可作为装配时的操作孔使用，方便工具穿过端盖对内部的紧固件进行操作，孔位的分布采用圆周均布设计，保证零件的整体动平衡性能，避免高速运转时因质量分布不均产生离心振动。零件的主体筒体部分设计有轴向分布的直槽结构，这些直槽沿筒体圆周均匀排布，一方面可以增加筒体部分的结构刚度，降低薄壁筒体的受力变形量，另一方面可以作为散热通道，增加零件与外部空气的接触面积，将腔体内传导至端盖的热量快速散发出去，避免端盖部位温度过高导致密封件老化失效。从安装边界来看，该端盖的轴向安装尺寸需要匹配配合腔体的深度，装配后法兰端面与箱体端面完全贴合，

　　内花键与轴段配合的有效长度需要覆盖整个花键啮合段，保证扭矩传递的接触面积足够，外齿结构与转速传感器之间的间隙控制在0.8-1.2mm之间，间隙过大会导致信号采集强度不足，间隙过小则容易在轴系窜动时出现齿与传感器的刮碰，造成零件损坏。设计过程中需要重点考虑不同工况下的受力变形情况，在法兰与筒体衔接的位置设置合理的过渡圆角，避免应力集中导致的零件断裂，同时根据使用场景的温度范围选择匹配的材料，常规工况下采用铝合金压铸成型即可满足重量与强度要求，在高负载、高温度的工况下则需要选用铸铁或钢材加工，保证零件的结构强度与使用寿命。
