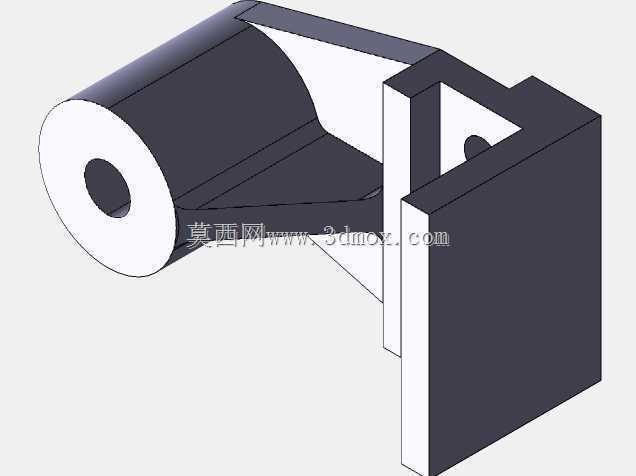

带安装支座的轴支撑轴承结构

　　设计时通常会根据配套轴的直径确定内孔的公差带，一般选用H7级的基孔制公差，既能保证与配套轴套或者轴承外圈的过渡配合，又不会因为过盈量太大导致装配时压装困难，也不会因为间隙过大出现运转时的轴窜动。设计这类支撑结构的时候，首先要确定的是支撑孔的中心高，这个尺寸直接决定了配套轴系的中心高度，必须和设备上其他传动部件的中心高保持一致，否则会出现传动带张紧力不均、齿轮啮合侧隙偏差过大的问题；其次是安装基面的平面度要求，一般需要达到Ra1.6的粗糙度，平面度公差控制在0.02mm以内，保证安装时零件和机架基面完全贴合，不会因为贴合面存在间隙导致锁紧螺栓后支撑孔出现形变，影响轴的旋转精度。连接支撑筒和安装立板的三角加强筋，在常规的中小型机电设备传动布局里，这类带一体式安装支座的轴支撑结构，常出现在需要对旋转轴做单侧悬臂支撑的工位，比如小型输送线的从动端定位、调压设备内部的转轴铰接位、小型工装夹具的旋转枢轴点位，区别于标准剖分式轴承座需要配套上下盖、螺栓锁紧的复杂装配，这种一体化结构的零件在装配时能减少至少两个装配工序，不需要额外调整轴承座的同轴度，因为支撑孔与安装基面的位置精度在零件加工阶段就已经通过一次装夹加工保证，能有效降低现场装配的调校难度。从结构功能来看，这个零件的核心功能是为穿入内孔的旋转轴提供径向支撑，同时通过侧面的安装基面完成自身在设备机架上的固定，内孔的加工精度直接决定了轴系运转的径向跳动量，

　　是这个结构里很关键的受力补强部分，在轴承受径向载荷的时候，载荷会通过支撑筒传递到加强筋上，再分散到整个安装立板，避免支撑筒和立板的连接位置因为应力集中出现断裂，设计加强筋的厚度时，一般取支撑筒壁厚的1.2到1.5倍，筋板的高度要覆盖支撑筒与立板连接位置的下半部分受力区，不需要做全高的筋板，否则会徒增零件重量，还会在加工时增加不必要的材料去除量。安装立板上的固定孔位，设计时要考虑螺栓的安装空间，孔的中心到立板边缘的距离要大于螺栓公称直径的1.5倍，保证锁紧时扳手有足够的操作空间，同时孔位的间距要根据配套机架的安装螺孔位置做匹配，一般会在两个固定孔之间预留定位销孔的位置，方便设备检修重装时快速定位，不需要重新调校轴系的同轴度。

　　支撑筒的长度设计，要根据配套轴的支撑段长度来确定，一般支撑长度取轴径的1.2到2倍，支撑长度过短会导致轴的支撑刚度不足，运转时容易出现挠曲变形，支撑长度过长则会增加轴与孔的接触面积，增大摩擦阻力，还容易因为加工时的同轴度误差出现卡滞现象。在实际工况应用中，这类支撑结构适合载荷不大、转速中等的传动场景，因为是一体式的结构，没有多余的连接缝隙，在有少量粉尘的工况下也能有不错的适应性，不需要额外做复杂的密封结构，只需要在支撑筒的两端加装简单的防尘盖就能阻挡大部分粉尘进入支撑面，减少磨损。从建模的角度来说，绘制这个零件的时候要优先确定安装基面为基准面，所有的尺寸都从这个基准面开始标注，先拉伸生成安装立板的基体，

　　再在对应的中心高位置拉伸生成支撑筒结构，之后添加加强筋特征，最后切除安装孔和支撑内孔，这样的建模顺序能保证设计基准和加工基准重合，后续出工程图的时候尺寸标注也不会出现基准混乱的问题，方便加工人员快速理解设计意图。另外在做结构校核的时候，要重点验算支撑筒与立板连接位置的弯曲应力，当轴承受最大径向载荷的时候，连接位置的应力不能超过所选材料的许用应力，如果是选用铸铁材质，许用弯曲应力一般取30到40MPa，如果是选用铝合金材质，则要根据对应的牌号调整许用值，必要的时候可以适当增加加强筋的厚度或者增大支撑筒根部的圆角，减少应力集中的影响。这类结构相比标准的独立轴承加安装支架的组合，整体的集成度更高，零件数量更少，在批量生产的时候能有效降低采购和装配成本，也减少了设备后期维护的故障点，不需要定期检查轴承座连接螺栓的松动情况，因为整个支撑是一体化的结构，不存在连接松动的问题。
