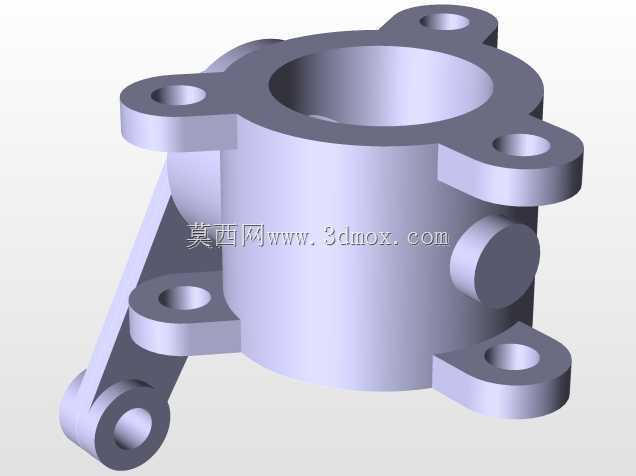

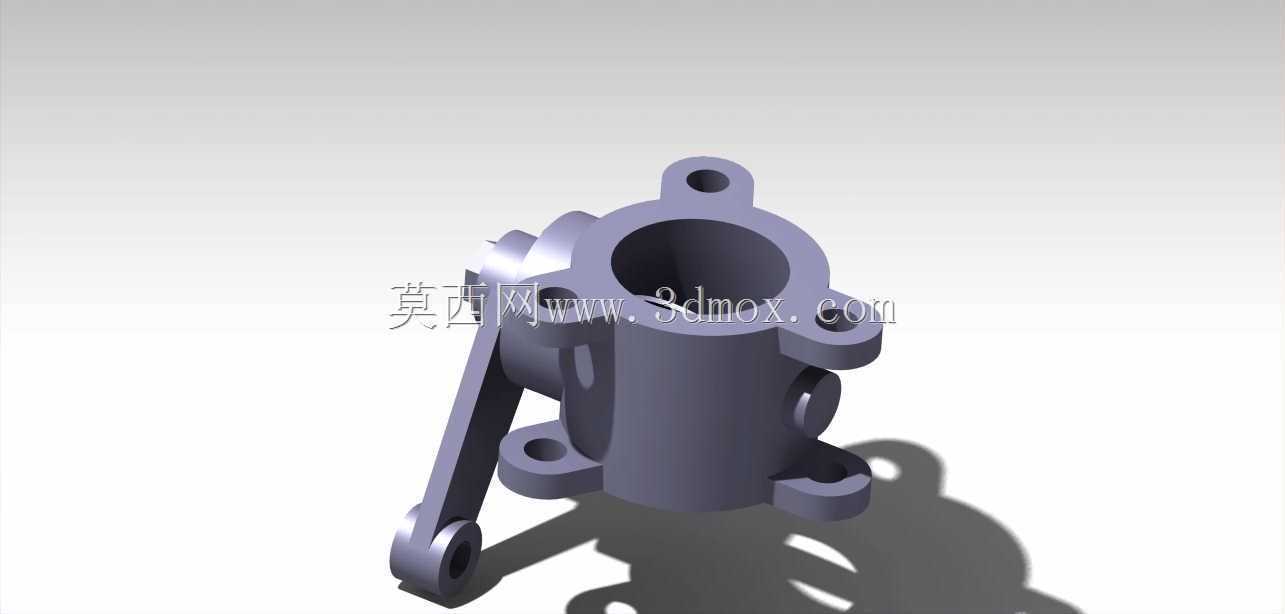

带手动操纵杠杆的法兰式蝶阀结构

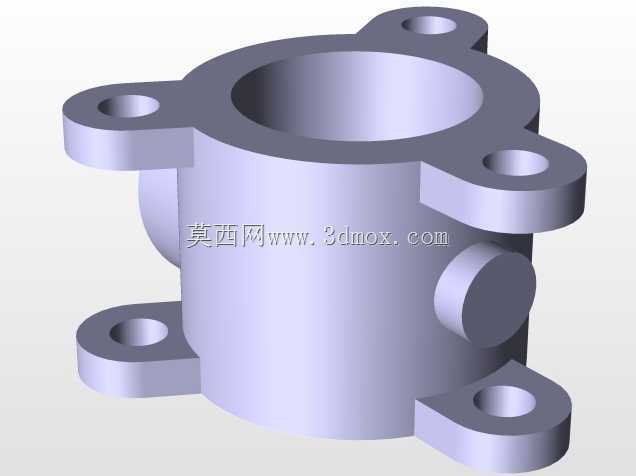

　　在工业流体输送管网、工艺介质调控回路中，蝶阀是占比极高的截断与调节类部件，这款带侧装操纵杠杆的法兰式蝶阀，针对中低压工况下的快速启闭需求做了结构优化，区别于传统蜗轮蜗杆驱动的大扭矩蝶阀，杠杆式手动驱动结构能让操作人员在无辅助工具的情况下完成90度行程的启闭动作，适合安装在操作空间局促、需要频繁开关的管路节点，比如车间循环水支路、化工配料管线、暖通空调风系统支管等场景。从结构设计逻辑来看，阀体采用一体化铸造的中通式腔体，流道内壁做了圆弧过渡处理，没有突兀的台阶或直角结构，介质流经时的局部阻力系数比同口径截止阀低60%以上，能有效降低管路输送过程中的压损，减少泵组的出力损耗。阀体两端的法兰连接耳座做了加厚处理，

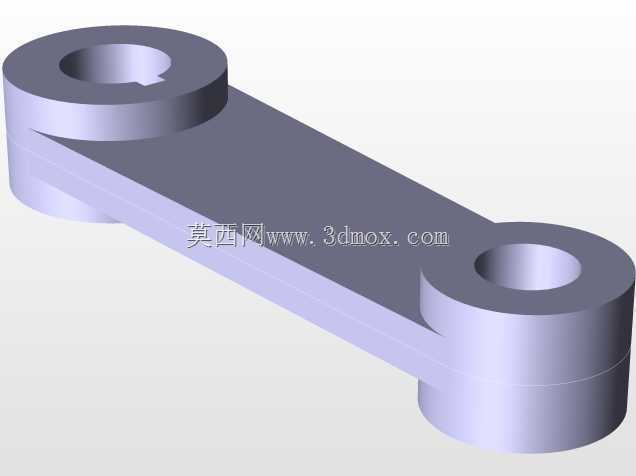

　　耳座上的螺栓孔采用锪平加工，安装时螺栓能垂直贴合法兰密封面，避免因螺栓倾斜导致的密封垫压合不均问题，法兰的密封面采用突面结构，适配市面通用的非金属平垫片、金属缠绕垫片，不需要定制特殊密封件就能满足不同压力等级的密封要求。侧装的操纵杠杆与阀杆采用扁方加锁紧销的连接结构，不存在传统键连接的间隙回程问题，扳动杠杆时阀瓣能同步转动，没有空行程，操作人员可以通过杠杆的偏转角度直观判断阀瓣的开度，在需要做流量调节的工况下，能快速将开度调整到目标位置，不需要额外加装开度指示装置。阀瓣采用对称式流线型设计，绕阀杆做定轴转动，全开状态下阀瓣与流道方向平行，几乎不会占用流道通径，介质中的细小纤维、颗粒杂质不容易在阀瓣表面卡滞，相比传统闸阀，

　　不容易出现因杂质沉积导致的关闭不严问题。阀杆与阀体的配合部位设置了多级密封结构，最外侧采用防尘圈阻挡环境中的粉尘进入配合间隙，中间设置两道O型密封圈承担介质密封功能，内侧设置耐磨衬套，既可以降低阀杆转动时的摩擦阻力，又能承受管路压力带来的径向载荷，避免阀杆长期受介质冲击出现偏磨。设计过程中对安装边界做了充分考量，杠杆的转动行程范围内没有突出的结构干涉，安装时只需要保证阀体两侧法兰与管路法兰同轴，预留出杠杆扳动所需的侧向空间即可，不需要额外设置操作平台，垂直安装、水平安装都能正常使用，不会因为安装姿态影响密封性能和操作手感。针对不同介质的适配性，阀体的壁厚按照公称压力1.6MPa的标准做了冗余设计，常规的水、油、

　　弱腐蚀性气体介质都能适用，阀瓣的密封边缘做了精加工处理，关闭状态下密封面的贴合度能达到零可见泄漏的要求，不需要额外做密封面研磨就能直接上线使用。在实际选型应用中，这款蝶阀适合用在对启闭速度有要求、不需要精确流量调节的管路节点，相比同口径的球阀，整体结构更紧凑，重量更轻，安装时的吊装和对位难度更低，后期维护时只需要拆开阀杆端盖就能更换密封件和衬套，不需要将整个阀体从管路上拆下来，能大幅缩短检修停机的时间。
