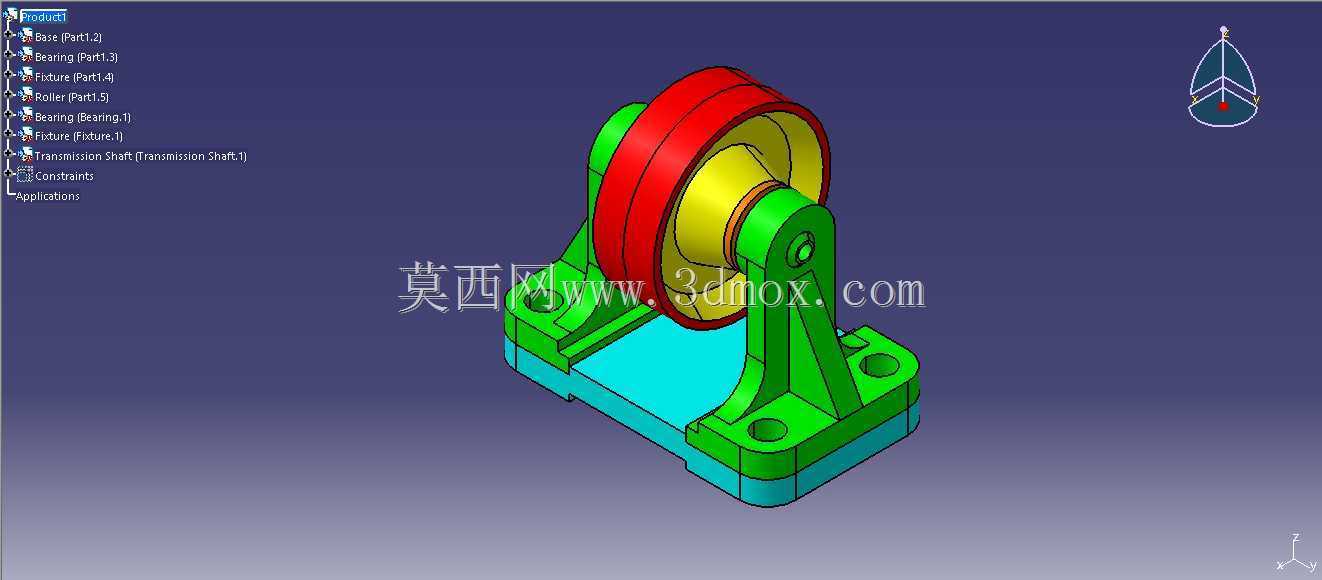

CATIA环境下组装的滚轮支撑机构

　　该滚轮机构属于典型的从动支撑轮组结构，常见于各类物料输送线、轻型移动工装台、自动化导引小车的从动轮单元，也可作为小型设备的位移支撑部件使用，核心作用是承载上部设备载荷，同时将滑动摩擦转化为滚动摩擦，降低设备移位或物料输送过程中的阻力，减少接触面磨损。从结构组成来看，整套机构包含带安装孔的一体式铸造支座、轮轴、滚轮主体、两侧限位轴承、底部定位垫板几个核心部分，支座采用L型带加强筋的结构设计，竖直段预留轮轴安装孔，水平底座开设四个沉头安装孔，可直接通过螺栓固定在设备机架或者移动台架的安装面上，底部的垫板可调整安装面的平面度误差，避免支座安装时出现应力集中导致的支座变形或者轮轴卡滞问题。滚轮主体采用轮缘与轮毂分体式设计，

　　外层轮缘为大曲率圆弧面，接触地面或者导轨面时可自适应小角度的安装偏斜，减少偏载带来的轮缘局部磨损，轮毂部分与轮轴通过轴承配合，两侧轴承采用过盈配合压入轮毂内孔，轮轴与支座竖直段的安装孔采用过渡配合，轴端设置轴向定位结构，避免轮组运转过程中出现轴窜动。设计过程中首先需要确定额定承载载荷，根据载荷大小计算轮轴的最小轴径，校核轮轴的弯曲疲劳强度，同时匹配对应载荷等级的深沟球轴承，确保在额定载荷下轴承的额定动载荷满足使用寿命要求；支座的加强筋厚度根据支座整体高度设置，避免支座受侧向力时出现竖直段外翻变形，底座安装孔的孔距根据常用机架的安装型材间距设置，保证安装时无需额外打孔适配。安装边界方面，

　　整套机构的总高度从底座安装面到滚轮顶端的尺寸控制在常规从动轮的安装高度范围内，底座的安装孔中心距适配40系列、45系列工业铝型材的安装槽间距，也可适配钢板焊接机架的常规安装孔位，滚轮的宽度可适配常见的20mm、25mm宽度的轻型导轨，也可直接在平整环氧地面、钢板地面上滚动使用。实际应用中，这类滚轮机构如果用于输送线端部分拣机构的从动支撑，需要保证轮面与输送导轨面的平行度误差不超过0.1mm，避免滚轮运转时出现单侧啃轨的问题；如果用于移动设备的支撑轮，需要保证四个角安装的滚轮高度差控制在0.05mm以内，避免出现个别轮悬空不受力的情况，导致其余滚轮过载损坏。建模过程中需要注意各配合面的公差设置，轴承与轮毂、

　　轴承与轮轴的配合公差按照基孔制、基轴制的标准公差选取，安装孔的位置度公差需要满足安装互换性要求，避免装配时出现螺栓无法穿入或者轮轴卡滞的问题；滚轮的轮缘做了圆角过渡处理，避免尖锐棱边在运转过程中刮伤导轨面或者地面，支座的所有棱边都做了倒角处理，去除加工毛刺，避免装配时划伤操作人员。整套机构没有设置额外的驱动接口，属于纯从动支撑部件，不需要搭配驱动电机、传动齿轮等部件，可独立作为支撑单元使用，也可多组搭配组成移动支撑系统，在轻型自动化设备、车间移动工装、小型输送设备中应用十分广泛，结构简单可靠，维护成本低，仅需定期在轴承位置补充润滑脂即可保证长期顺畅运转，不需要复杂的日常维护操作。
