创意曲面球类运动器材造型设计

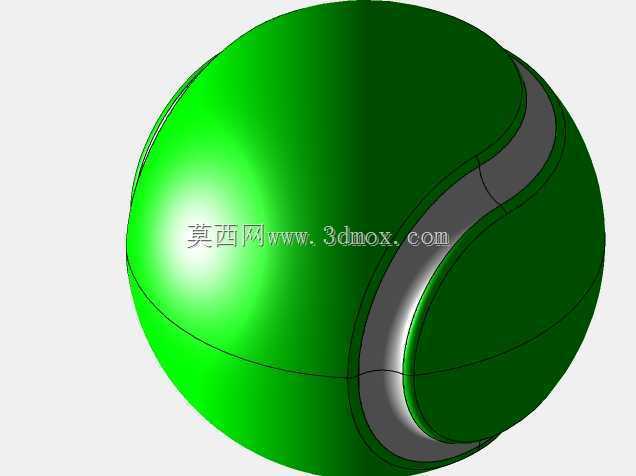

　　日常做结构设计时，很少会接触到体育用品类的曲面造型，这次做这个类网球的异形球体，最初是为了给室内软装做陈设摆件打样，后来发现调整曲面参数后，也能适配儿童运动玩具的开发需求。做这类曲面件，最先要考虑的是落地放置的稳定性，不能出现放置后易滚动倾倒的问题，所以在建模初期就先确定了底部的平面支撑区域，这个区域的直径控制在整体球体直径的六分之一左右，既不会破坏整体的圆润视觉效果，又能保证放置在平整木质、玻璃台面时不会出现滑移。曲面构建阶段没有用常规的球体旋转命令，而是先绘制了两条空间引导线，一条是主体的类椭圆轮廓，另一条是表面白色装饰带的空间扫掠路径，扫掠过程中特意调整了装饰带两端的曲率，让白色条带和绿色主体曲面的衔接处达到G2连续，

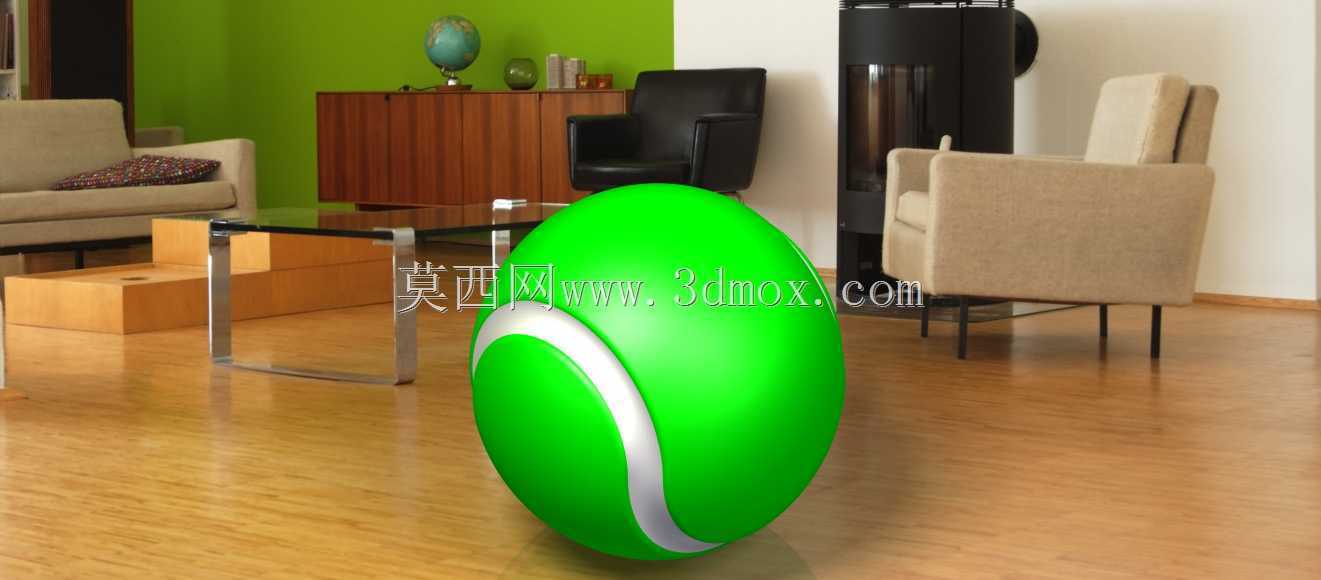

　　避免后期3D打印或者开模时出现棱线瑕疵。很多人做这类造型容易忽略壁厚的均匀性，尤其是曲面过渡区域，如果壁厚差超过1.5mm，注塑生产时很容易出现缩痕，所以建模完成后特意做了壁厚分析，把整体壁厚控制在2.2mm，装饰带区域因为是凸起结构，特意做了0.8mm的减胶处理，保证整个零件的壁厚差控制在0.5mm以内。实际应用场景里，这个造型如果做软装摆件，表面可以做哑光烤漆处理，绿色部分用饱和度适中的果绿色，白色装饰带做半哑光质感，放置在客厅茶几、书房展架上不会和周边家具产生视觉冲突；如果做儿童软质玩具，只需要把整体尺寸等比例放大1.2倍，把硬质曲面替换成软胶材质，边缘做R3的圆角处理，就能避免磕碰风险。建模过程中也考虑了后续的加工适配性，

　　如果是用CNC加工树脂样件，曲面的走刀路径可以沿着装饰带的走向排布，减少接刀痕的产生；如果是做吹塑产品，分模线特意设置在装饰带的边缘位置，后期修边后可以完全隐藏分模线痕迹，不会破坏外观完整性。尺寸边界方面，整体高度控制在180mm，最大直径160mm，底部支撑平面直径30mm，这个尺寸不管是做桌面陈设还是做儿童手抓玩具，都符合人机工程学的握持和摆放需求，不会因为尺寸过大占用过多桌面空间，也不会因为尺寸过小容易掉落。做这类非标准的曲面造型，最容易犯的错误是只追求视觉效果忽略生产可行性，比如之前做类似造型时曾经把曲面曲率设置得过于陡峭，导致脱模斜度不足，后来调整了曲面的拔模角度，把外侧曲面的拔模斜度控制在1.5度，既不影响外观弧度，

　　又能满足注塑脱模的要求。另外表面的色彩分区，建模时就做了独立的曲面拆分，不需要后期做贴图处理，生产时可以直接做双色注塑或者分色喷涂，减少后续加工的对位误差。很多结构工程师做这类外观件时，容易把结构和外观割裂开，实际上从建模初期就要把后续的加工、装配、使用场景都考虑进去，比如这个球体如果是做带灯光的装饰摆件，内部可以预留20mm直径的空腔放置纽扣电池和LED灯组，空腔的壁厚同样保持均匀，避免出现透光不均的问题。曲面的光顺性检查是必不可少的步骤，建模完成后用曲率梳检查所有过渡区域，没有出现曲率突变的情况，斑马纹检测也能达到连续平滑的效果，不管是做高光烤漆还是哑光处理，表面都不会出现光影扭曲的问题。实际落地测试时，把样件放置在15度倾斜的台面上，不会出现滚动滑落的情况，底部支撑面的摩擦力足够，日常擦拭清洁时也不会轻易移位。装饰带的宽度从中间向两端逐渐收窄，最宽处25mm，最窄处8mm，这个比例是经过多次调整的，既符合视觉上的美感，也不会因为条带过宽显得笨重，过窄又起不到装饰效果。
