立式蒸汽机十字头传动构件结构设计

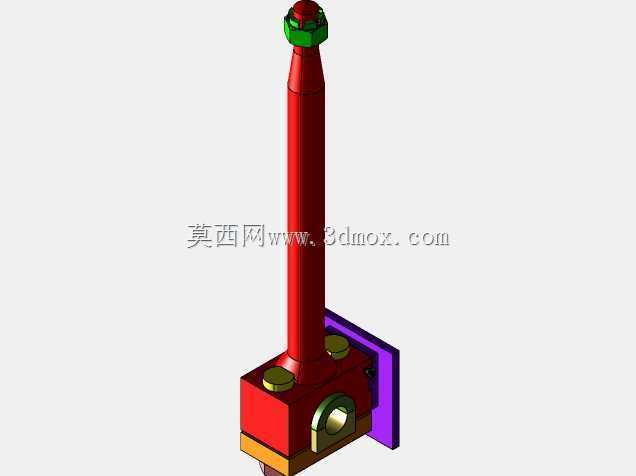

　　在往复式蒸汽动力设备的动力传递链路里，十字头是连接活塞杆与连杆的核心中间构件，承担着将活塞的直线往复运动转化为连杆摆动运动的关键作用，同时要承受活塞侧推力、气体作用力以及连杆传递的交变载荷，其结构合理性直接影响整套蒸汽动力装置的运行稳定性与部件使用寿命。这款立式蒸汽机十字头采用整体式块状结构设计，主体为带导向面的矩形滑座结构，滑座的两个平行平面作为与十字头滑道配合的导向面，加工时需要保证较高的平面度与表面粗糙度，确保十字头在滑道内往复滑动时不会出现卡滞、偏磨的问题，导向面的宽度经过载荷校核，能够在设备额定运行工况下将接触面比压控制在耐磨材料允许的范围内，避免长期运行出现过度磨损导致的配合间隙超差。十字头本体上设置有两处同轴的销孔，

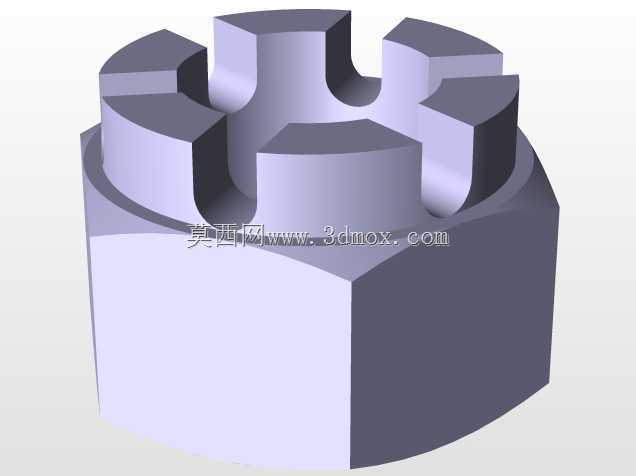

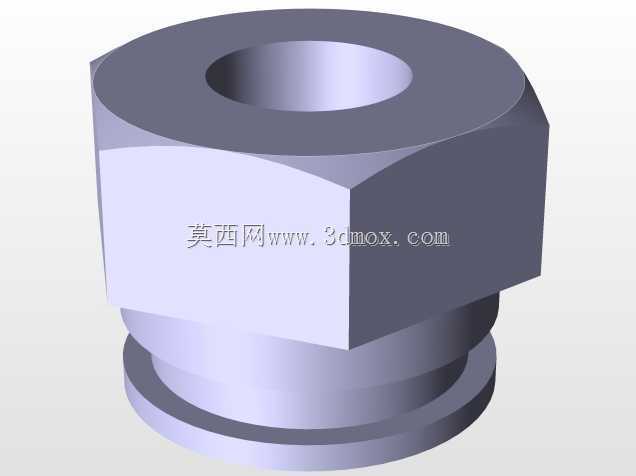

　　用于安装十字头销，实现与连杆小端的铰接配合，销孔的位置精度直接决定了活塞杆与连杆的运动同轴度，设计时需要严格控制销孔中心与导向面的平行度、以及销孔中心到活塞杆连接端面的尺寸公差，避免运动过程中出现附加弯矩，加剧活塞杆密封件的磨损。十字头与活塞杆的连接端采用定位止口加紧固件的连接方式，止口结构能够保证活塞杆与十字头的同轴度，避免活塞杆在往复运动中出现偏斜，连接部位的强度经过交变载荷校核，能够承受蒸汽做功过程中产生的冲击载荷，不会出现连接松动或者断裂的问题。从安装边界来看，这款十字头的整体外形尺寸适配立式蒸汽机的滑道内腔尺寸，滑座的厚度方向预留了足够的耐磨层加工余量，后期维护时可以通过修复导向面尺寸、更换调整垫片的方式恢复配合间隙，

　　不需要整体更换构件，降低设备运维成本。十字头的滑动面设计时考虑了润滑油路的布置空间，可在滑座上开设油槽，保证运行过程中润滑油能够均匀分布在导向面与滑道之间，形成稳定的油膜，降低滑动摩擦阻力，减少部件磨损。在实际应用场景中，这类十字头多用于中小型立式往复蒸汽机，常见于工业拖动、小型蒸汽动力发电机组、老式蒸汽动力设备的修复替换场景，其结构设计兼顾了承载能力与加工工艺性，整体结构没有复杂的曲面特征，常规的铣削、镗削加工即可满足精度要求，适合小批量加工生产。设计过程中需要重点关注几个核心参数的匹配：首先是导向面的长度与宽度比值，比值过小会导致导向稳定性不足，运行中容易出现十字头偏摆，比值过大则会增加加工难度与滑道的长度尺寸，

　　造成整机结构冗余；其次是十字头销孔的直径与跨距，需要根据连杆小端的尺寸以及承受的最大载荷进行强度计算，确保十字头销的剪切强度、挤压强度满足工况要求，同时销孔的衬套安装空间要预留足够，方便后期更换耐磨衬套；另外是十字头与活塞杆连接的螺纹规格或者紧固件强度等级，需要匹配活塞杆的直径与设备最大输出推力，避免在蒸汽压力峰值时出现连接失效。在三维建模过程中，需要重点保证各配合面的形位公差标注准确，导向面之间的平行度、销孔与导向面的平行度、活塞杆连接止口与销孔的位置度都需要在模型中明确标注，方便后续加工时的工艺编排与质量检验。同时建模时需要考虑构件的轻量化设计，在保证结构强度的前提下，可在非承载区域开设减重槽，降低十字头的往复运动质量，减少设备运行过程中的惯性冲击，提升动力传递的平稳性。这类十字头的材料通常选用铸钢或者球墨铸铁，铸钢材质的焊接修复性更好，适合工况载荷波动较大的应用场景，球墨铸铁的自润滑性能更优，耐磨性能更好，适合长期连续运行的工况，可根据实际使用场景选择对应的材料与热处理工艺，导向面可根据需求增加淬火处理或者镶嵌铜质耐磨衬板，进一步提升部件的使用寿命。
