带安装支座的铰接连接座结构设计

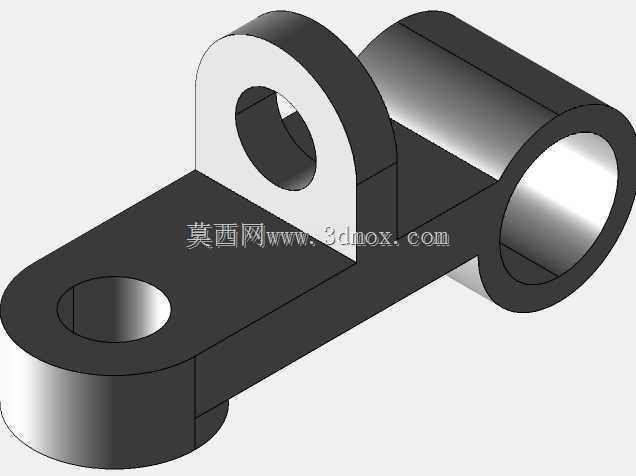

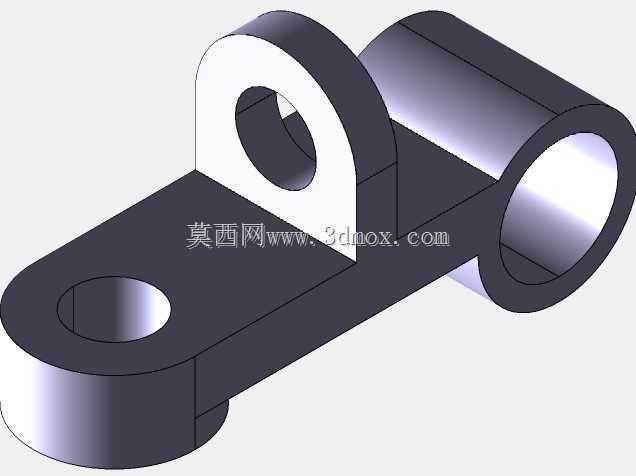

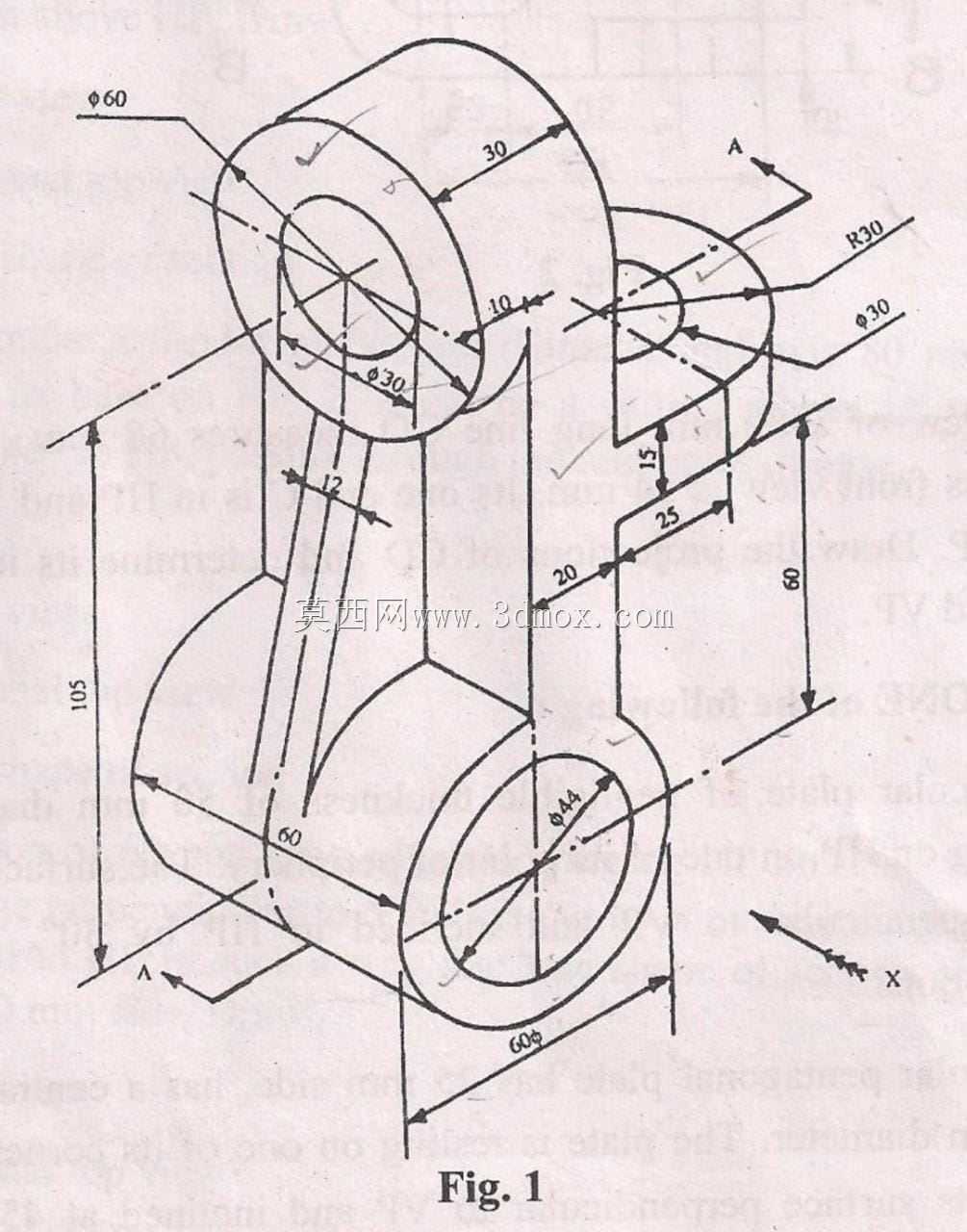

　　这类带铰接耳的一体式连接座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里十分常见，核心作用是作为两个相对运动构件的铰接支点，同时承担静态支撑与动态载荷传递的功能。从结构形态来看，主体采用一体化切削成型的设计思路，底部是带沉头安装孔的平板基座，平板一侧垂直延伸出带同轴通孔的铰接耳板，耳板旁侧衔接水平布置的空心套筒段，三个功能段之间通过圆弧过渡衔接，没有多余的拼接焊缝，从根源上减少了应力集中的风险点。

　　实际应用场景中，这类构件常被用在需要小角度往复摆动的传动链路里，比如小型物料分拣设备的拨杆铰接点、工装夹具的压紧臂转轴座、输送线侧挡的可调支撑座，安装时底部平板的沉孔用来穿装内六角螺栓，可直接固定在设备的铝型材框架或者钢板安装面上，沉孔设计能让螺栓头完全沉入基座平面以下，不会突出表面干涉周边运动构件的活动轨迹。水平布置的空心套筒段，主要用来穿装传动轴或者定位销轴，套筒的内孔精度一般控制在H7级公差范围，和销轴采用间隙配合，既能保证转动灵活性，又不会因为配合间隙过大产生径向窜动；套筒的外圆柱面可以作为定位基准面，在装配时用来打表找正整个构件的安装同轴度，也可以套装轴套、滚动轴承这类标准转动件，降低铰接位置的转动磨损。

　　垂直设置的铰接耳板上的通孔，和水平套筒的轴线呈空间垂直状态，这个孔主要用来连接垂直方向的连杆或者拉杆，耳板的厚度根据实际承载需求设计，孔的边缘做了倒角处理，既可以去除加工毛刺，也能在穿装销轴时起到导向作用，避免装配时刮伤销轴表面的镀层。整个构件的外形轮廓没有尖锐棱角，所有非配合面的棱边都做了R2左右的倒钝处理，一方面是避免装配调试时划伤操作人员，另一方面也能减少热处理或者长期受力时的棱边开裂风险。

　　从安装边界来看，底部平板的长度和宽度决定了整个构件的安装占地尺寸，设计时需要提前核算安装面的螺栓孔位间距，保证和设备框架的预置安装孔对齐，不需要额外在框架上打孔返工；铰接耳板的高度决定了垂直方向连杆的活动空间，设计时要预留足够的摆动间隙，避免连杆摆动时和底部平板或者安装面产生碰撞；水平套筒的长度要和配套的轴段长度匹配，套筒两端面和相邻构件之间要预留0.5到1毫米的轴向间隙，防止温度变化产生热胀冷缩时出现卡滞。

　　建模过程中，这类零件需要重点关注几个形位公差的控制：底部安装平面的平面度要控制在0.02毫米以内，保证安装后和基准面完全贴合，不会出现翘曲；水平套筒内孔的轴线和底部安装平面的平行度公差要控制在0.03毫米以内，避免穿装轴后出现别劲的情况；铰接耳板的通孔轴线和水平套筒轴线的垂直度公差同样要控制在0.03毫米以内，保证两个方向的转动构件运动轨迹不发生偏移。材质选择上，这类中等载荷的铰接座一般选用45号钢，毛坯采用锻件加工，加工完成后做调质处理，硬度达到HB220-250，既能保证足够的强度和韧性，也能降低长期铰接转动的磨损速率；如果是用在有腐蚀环境的食品加工设备上，也可以更换为304不锈钢材质，表面做抛光处理，满足卫生级设备的使用要求。

　　日常维护中，这类铰接座的两个转动孔位置需要定期加注润滑脂，减少销轴和孔壁的干摩擦，一般设备运行三个月左右就需要补注一次锂基脂，如果是高速往复运动的工况，还可以在孔位加装油嘴，方便不停机维护。需要注意的是，安装时螺栓的预紧力要控制在合理范围，不能过度拧紧导致底部平板变形，一旦平板发生变形，就会导致两个孔的形位公差超差，直接影响整个传动机构的运动精度，严重时还会出现销轴卡死、连杆断裂的故障。
