Catia设计汽车轿厢底板平面结构

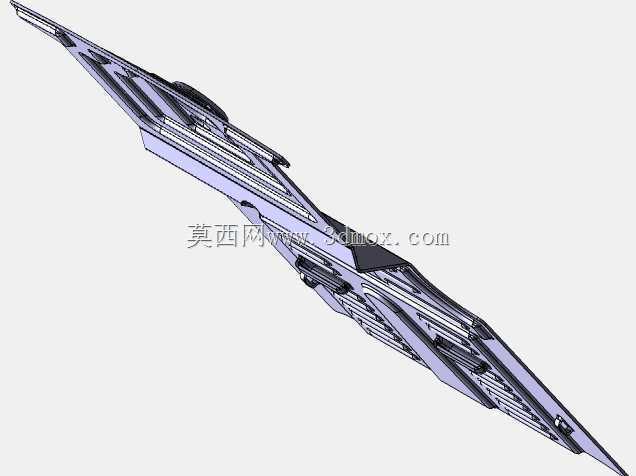

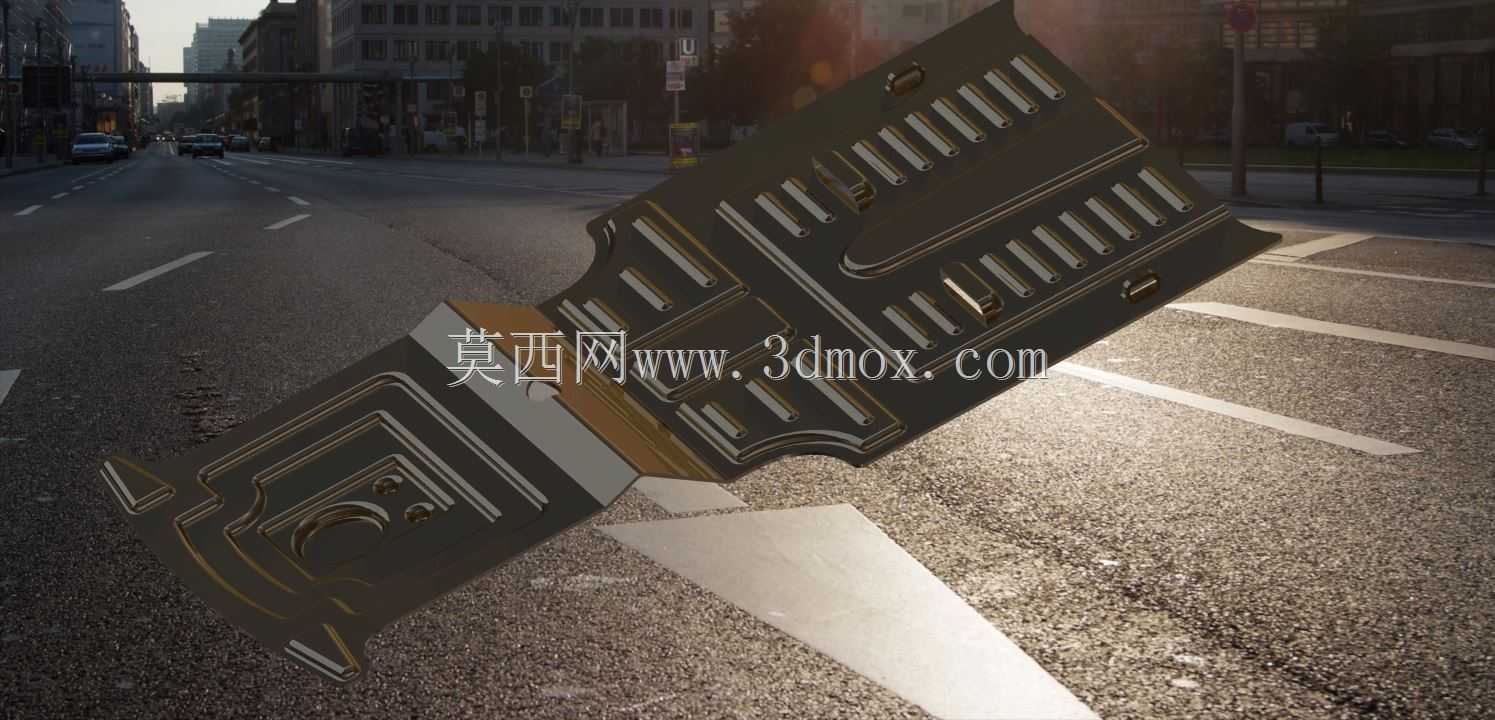

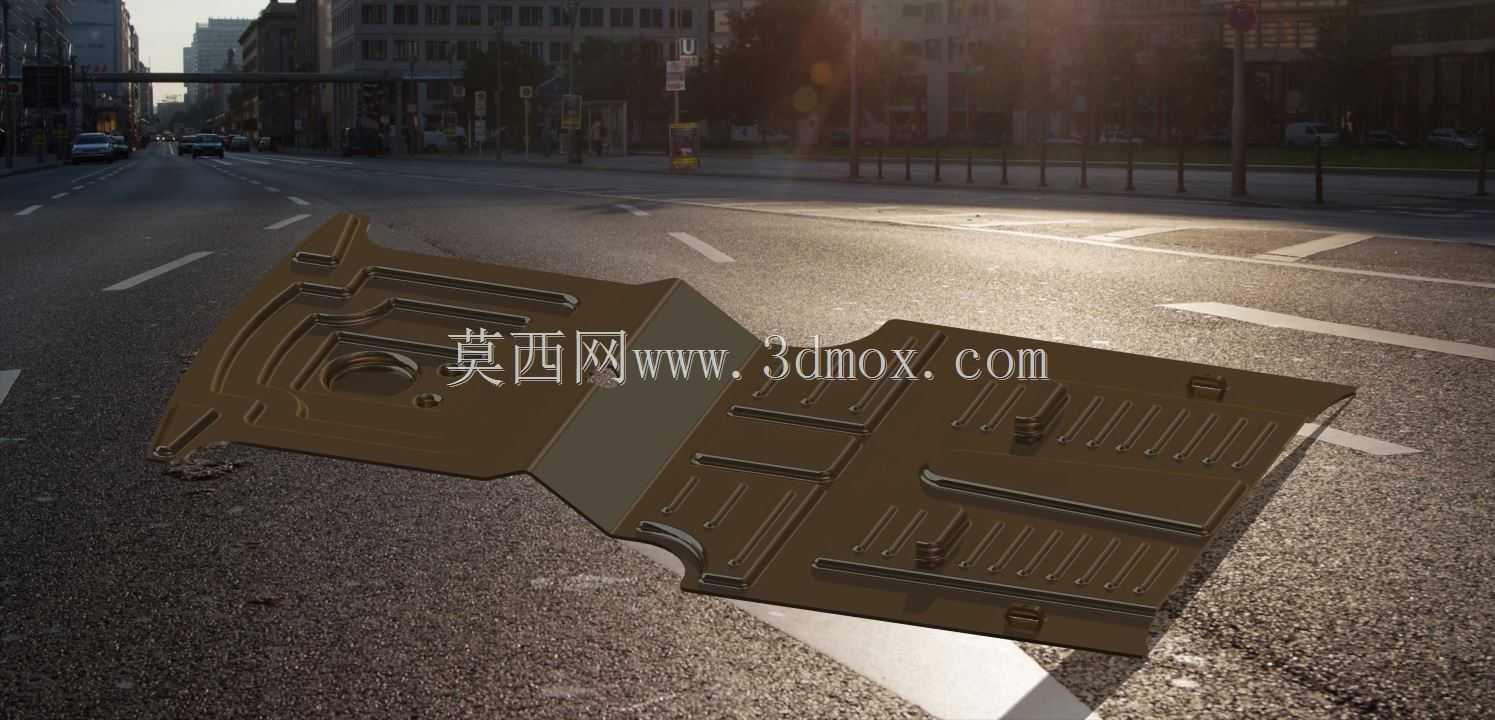

　　该结构为汽车轿厢内部底板的平面设计方案，主要应用于乘用车座舱底部的承载与布局规划环节，是车身内饰系统与底盘承载结构衔接的核心构件。日常使用场景中，这块底板需要承载驾乘人员的体重、放置在舱内的行李物品重量，同时还要隔绝底盘传递上来的路面振动、胎噪与路噪，为座舱内部提供平整的安装基面，覆盖地毯、座椅固定点、线束走线槽、内饰护板等多个部件的安装定位。从实际功能特性来看，该底板采用一体化冲压成型的结构思路，表面设计有多条纵横交错的加强筋结构，这些筋条并非随意排布，而是对应下方底盘横梁的支撑位置，将局部集中载荷快速分散到整个底板面，再传递到底盘纵梁结构上，避免局部应力集中导致的底板变形、开裂问题。设计过程中首先要确定的是安装边界尺寸，

　　需要匹配对应车型的座舱内部宽度、前后排座椅的间距门槛梁的内侧距离，确保底板边缘能够完全卡入两侧门槛的安装槽内，前后端分别对应前围板下沿与后排座椅后方的横梁位置，不存在安装干涉的问题。表面的凹槽结构一部分是为了避让底盘下方凸起的排气管、传动轴等部件，预留足够的安全间隙，避免行驶过程中底板与下方运动部件发生摩擦碰撞；另一部分凹槽是预设的线束与管路走线通道，将座舱内的电器线束、空调通风管路规整布置在凹槽内，既可以避免线束被踩踏磨损，也能让后续铺设的地毯保持完全平整，不会出现局部凸起的问题。设计时还考虑了不同配置车型的兼容性，在底板上预留了多个通用安装孔位，既可以适配手动调节座椅的固定点，也能兼容电动座椅的线束穿出位置，

　　不需要针对不同配置重新开模，有效降低了生产制造成本。底板的边缘设计有翻边结构，翻边高度控制在15毫米左右，既可以提升整个底板的边缘刚度，防止边缘受力发生卷边变形，也能在雨天驾乘人员带入积水时，阻挡积水顺着缝隙流到底盘钣金位置，减少底盘锈蚀的风险。在结构受力的薄弱位置，比如主驾驶座椅下方、后排中间乘员脚部位置，额外增加了局部加强的凸台结构，提升这些高频承载区域的结构强度，避免长期使用后出现局部凹陷的问题。整个平面布局完全贴合人机工程要求，前排脚部区域预留了足够的腿部活动空间，没有凸起的结构干涉脚部的踩踏与移动，后排中间位置的凸起高度尽可能压低，提升中间乘员的乘坐舒适度。设计过程中反复核对了与周边部件的安装间隙，

　　确保底板安装后与门槛护板、A柱下护板、B柱下护板的接缝均匀，间隙控制在1毫米以内，避免出现装配缝隙过大、内饰异响的问题。同时底板表面的筋条走向也兼顾了成型工艺性，所有筋条的拔模角度统一设置为3度，没有反向倒扣结构，能够一次性冲压成型，不需要额外的侧切工序，有效提升了生产效率，降低了模具的复杂程度。
