法兰连接式凸台弯管管路接头结构

　　在工业流体输送管路系统中，管路转向是管路布设时无法避开的结构需求，不同于普通90度冲压弯头，这款带凸台接口的法兰式弯管接头，主要应用在需要预留支路检测、介质取样或者外接小口径辅管的管路场景中，常见于化工流体输送、水处理管路、中小型液压泵站的油路布设以及暖通循环水系统的管路节点位置。从实际使用场景来看，这类弯管接头不需要在主管道上额外开孔焊接支管台，一体成型的凸台接口直接预留了外接支路的连接位置，能减少现场焊接作业的工作量，同时避免现场焊接带来的焊缝锈蚀、应力集中导致的管路泄漏风险，尤其适合在预装完成的模块化管路系统中使用，能大幅缩短现场管路安装的施工周期。

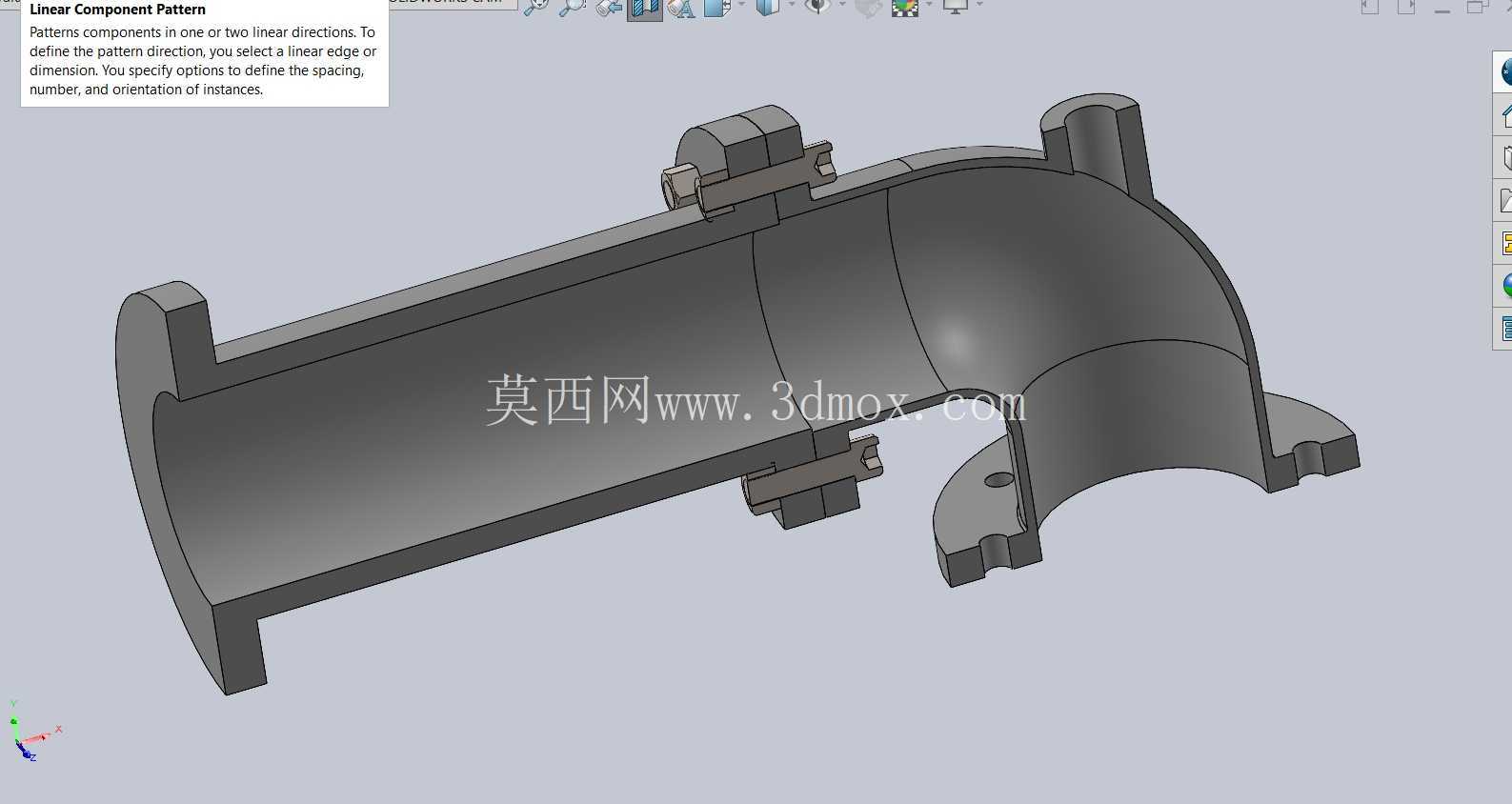

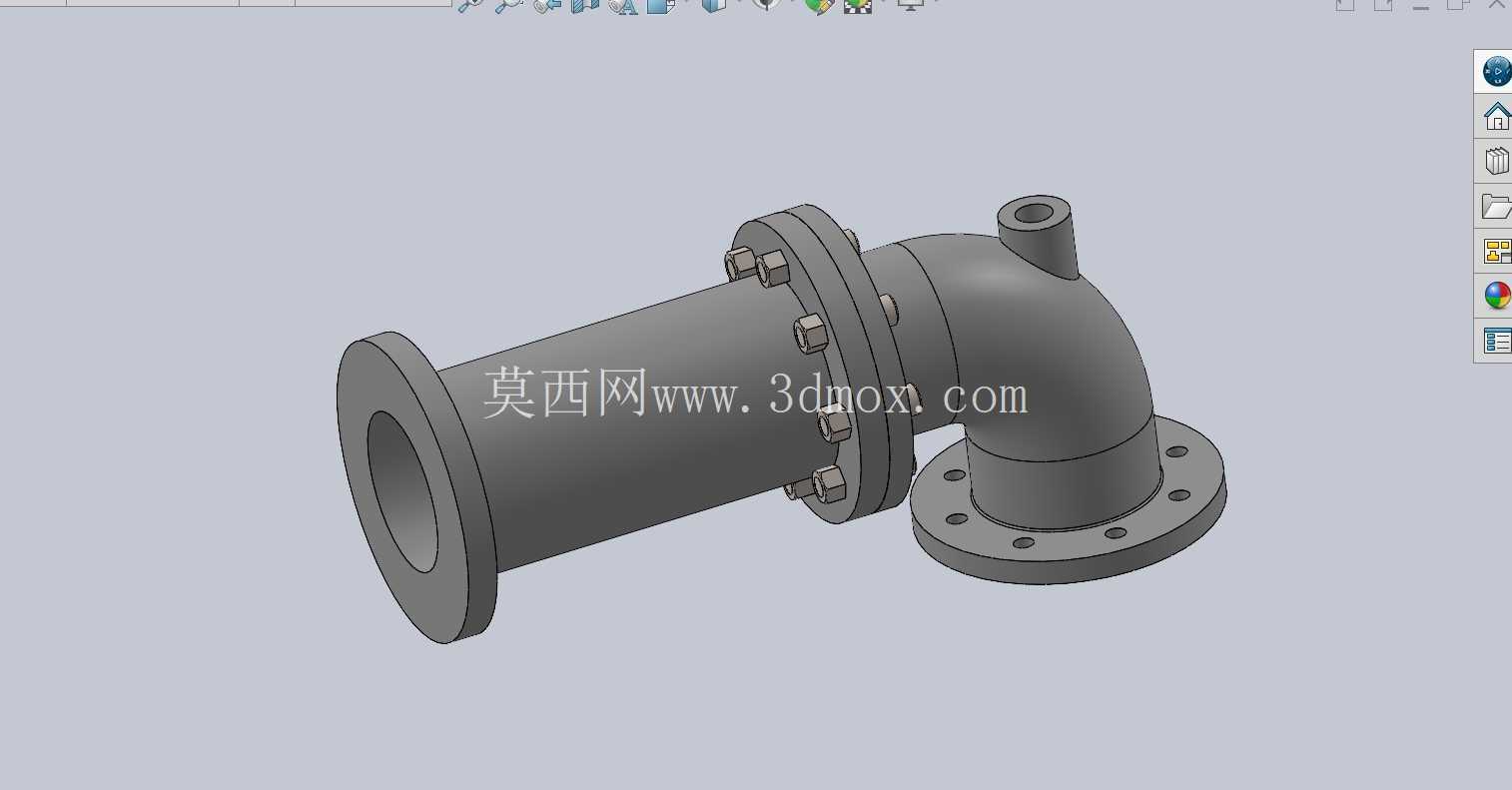

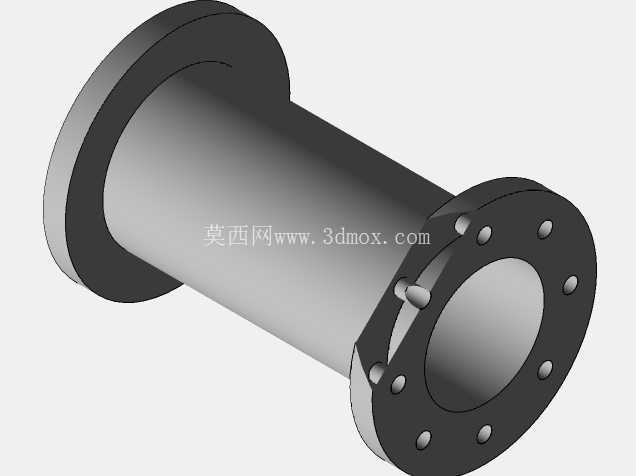

　　从结构设计逻辑来看，这款弯管采用两端法兰连接的结构形式，直管段与弯管段为一体加工成型结构，避免了拼接焊缝带来的结构强度短板。弯管侧的法兰端面与直管段法兰端面保持严格的90度垂直公差，安装时能保证对接管路的同轴度与垂直度要求，避免管路安装后出现额外的装配应力，长期运行下不会因为应力累积出现法兰密封面渗漏的问题。法兰盘上的螺栓孔采用均布设计，适配常规的国标法兰螺栓安装间距，不需要单独定制配对法兰，现场安装时可以直接和同压力等级的标准法兰配对使用，降低配件采购的适配成本。弯管圆弧位置的凸台接口采用内螺纹或者焊接坡口的预留设计，根据不同的使用场景可以外接压力表、取样阀、排空阀或者小口径回流管路，不需要额外在管体上开孔作业，保证了管体整体的结构强度。

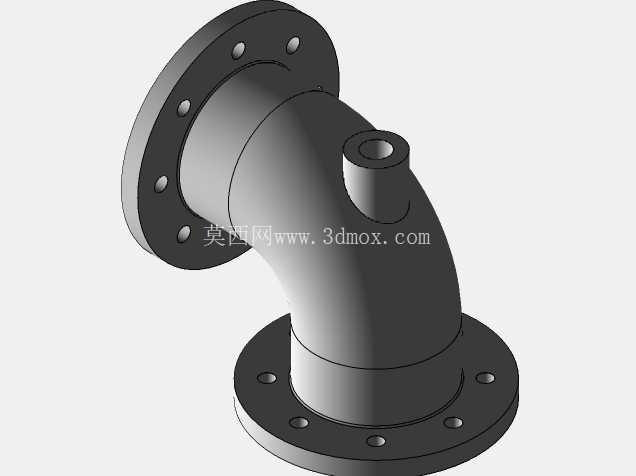

　　从安装边界尺寸来看，直管段的法兰端面到弯管回转中心的距离经过精准核算，既保证了管路内部介质流通时的转弯半径，避免直角弯头带来的介质流阻骤增问题，又不会因为转弯半径过大导致安装时占用过多的管路布设空间。弯管处的法兰盘厚度与直管段法兰厚度保持一致，配对安装时不需要额外调整垫片的压缩量，密封垫片可以采用通用的法兰橡胶垫片或者金属缠绕垫片，适配不同压力等级的管路输送需求。凸台接口的位置设置在弯管圆弧段的外侧顶部，这个位置既不会干扰两端法兰的螺栓安装操作，外接支路配件时也有足够的操作空间，不会出现扳手空间不足导致的配件安装困难问题。

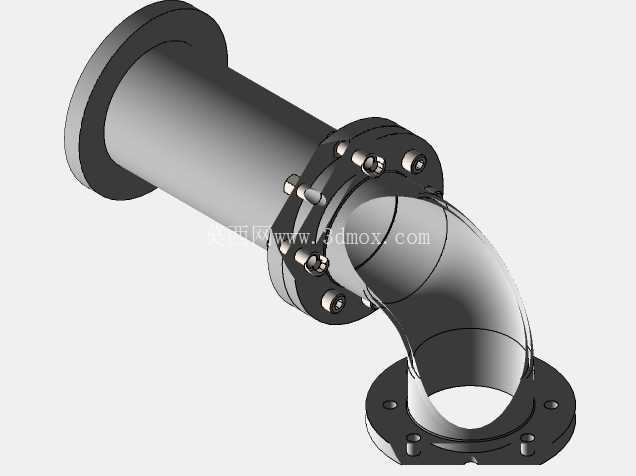

　　从功能特性上看，一体结构的弯管内壁光滑过渡，介质在转弯位置不会出现明显的紊流区，能降低介质输送过程中的压力损失，对于输送含有细小固体颗粒的流体工况，光滑的内壁过渡也能减少颗粒在弯管位置的沉积，避免长期运行后出现管路通径缩小的问题。法兰连接的形式也让后期管路维护拆卸更加便捷，不需要切割管路就可以完成该节点的配件更换或者管路改造，相比焊接式弯头，后期维护的成本更低。在建模过程中，结构细节上还原了法兰螺栓孔的倒角、凸台接口的加工余量预留、弯管段的壁厚均匀性控制，所有配合面的尺寸公差都按照常规机械加工的精度要求设置，模型可以直接用于管路排布的干涉检查、安装模拟，也可以作为非标管路配件设计的参考原型，帮助结构设计人员快速完成类似管路元件的参数化修改，适配不同通径、不同压力等级的管路设计需求。在实际选型使用时，只需要根据主管道的通径、工作压力以及外接支路的接口尺寸，调整对应位置的参数就可以快速生成符合项目需求的接头结构，不需要从零开始绘制结构，能提升管路系统设计的工作效率。
