带花键轴段的传动斜齿轮结构设计

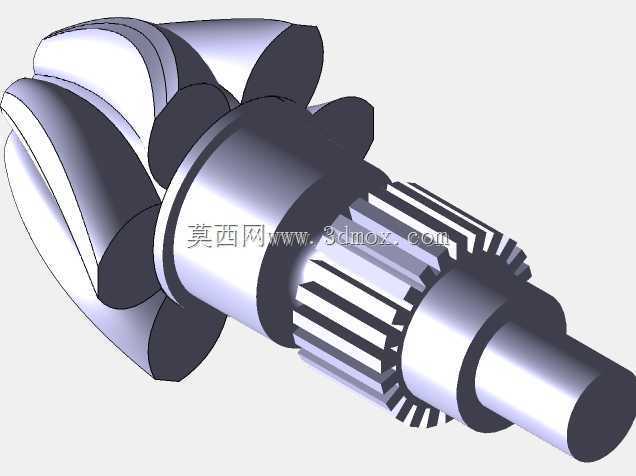

　　这款斜齿轮集成轴段的传动零件，主要应用在需要平稳大扭矩传递的变速传动链路中，常见于工业变速器、机床主轴进给箱、重载输送设备的动力输入端，相比直齿圆柱齿轮，斜齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，能大幅降低啮合冲击与运行噪音，在中高速传动工况下的表现远优于同参数直齿轮。从结构上看，零件一端为螺旋齿工作段，齿向带有固定螺旋角，啮合重合度更高，单齿承受的瞬时载荷更小，能适配连续运转的重载工况；中间设置的轴肩是核心定位基准，装配时可抵靠轴承内圈或传动箱隔套，精准控制齿轮在箱体内的轴向位置，避免运行过程中出现轴向窜动，保证啮合齿宽完全对齐，防止偏载导致的齿面异常磨损。紧邻轴肩的花键轴段采用矩形花键结构，相比单键连接，

　　花键的多齿均匀承载特性可传递更大扭矩，同时对中性更好，能保证齿轮与外接联轴部件的同轴度，减少高速旋转时的偏心振动，适合需要频繁拆装调整的传动结构。末端的光轴段为轴承安装位，表面粗糙度与圆柱度需满足轴承配合公差要求，装配后可支撑整个轴系旋转，保证传动过程的回转精度。设计过程中，首先要根据传动系统的额定输入扭矩、转速比确定齿轮的模数、齿数与螺旋角参数，螺旋角选取需兼顾轴向力大小与重合度提升效果，通常控制在8°到20°区间，避免轴向力过大导致轴承负载超标；齿宽系数需结合箱体内部安装空间选取，保证轮齿接触强度的同时，避免齿宽过大引发的载荷沿齿宽分布不均问题。轴段各部分直径需按扭转强度与弯扭合成强度逐段校核，

　　花键参数要匹配外接联轴套的标准规格，轴肩高度需满足轴承安装的定位高度要求，同时预留装拆轴承的操作空间。安装边界方面，整个零件的轴向尺寸需匹配传动箱内部的轴系布局，两端轴承位的跨距要经过挠度校核，保证轴系在最大负载下的挠曲变形量在允许范围内，避免轮齿偏载；螺旋齿的旋向选择要匹配传动系统的转向，保证运行时产生的轴向力能朝向轴系的定位轴承端，减少锁紧结构的负载。实际应用中，这类集成轴的斜齿轮省去了齿轮与轴的键连接装配环节，整体刚性更好，没有键连接的间隙与应力集中问题，在正反转频繁切换的工况下，不会出现键连接的冲击间隙，传动精度保持性更好。齿部加工通常采用滚齿后剃齿或磨齿工艺，保证齿形精度与齿面粗糙度，降低运行噪音与磨损速度；

　　花键部分采用滚齿或插齿加工后需进行热处理，保证齿面硬度，提升花键的耐磨性能与承载能力；轴承安装位需经过精磨处理，保证与轴承内圈的配合精度，避免跑圈内圈的故障。在设备选型替换时，需要核对齿部参数、花键规格、各轴段直径与长度尺寸，同时确认螺旋角与旋向，避免装配后出现啮合卡滞、传动异响的问题；装配时需注意轴向定位的锁紧力，既要保证轴肩与轴承的贴合，又要避免锁紧力过大导致轴承预紧过载，影响轴承使用寿命。日常运行中，这类斜齿轮轴的润滑需根据转速选取合适粘度的齿轮油，保证齿面啮合处与轴承位的充分润滑，减少磨损与发热，延长零件的整体使用寿命。
