汽车传动系统花键锥齿轮轴结构设计

　　在汽车分动箱、驱动桥主减速器的动力传递链路里，这类集成锥齿与花键的轴类零件是核心传力构件，日常做传动结构选型、三维建模拆解时，这类零件的结构细节往往决定了整套传动机构的运行可靠性。先从实际安装边界说起，这类轴件的安装需要匹配两端的支撑轴承位，锥齿端的啮合间隙需要通过轴肩的定位尺寸来控制，花键端则要对接滑动啮合套或者连接法兰，轴向窜动量的控制范围通常在0.1mm到0.3mm之间，建模时如果忽略了轴肩的退刀槽尺寸、花键的起始倒角，实际装配时很容易出现卡滞、啮合不到位的问题。

　　从功能特性来看，轴端的锥齿采用的是等距渐开线齿形，齿部的锥角匹配主减速从动齿轮的啮合角度，主要作用是改变动力传递方向，同时通过齿比匹配实现扭矩放大，日常工况下需要承受交变的弯曲应力与接触应力，齿根位置的圆角过渡是设计时的重点，不能做直角锐边，否则应力集中会直接导致齿根断裂。轴身中段的定位轴颈是用来安装圆锥滚子轴承的，轴颈的圆柱度公差需要控制在0.008mm以内，表面粗糙度要达到Ra1.6，不然轴承运行时会出现偏磨，温度快速升高的问题。

　　另一端的矩形花键结构，采用的是大径定心方式，齿侧的配合间隙控制在H7/f7的区间，既可以保证扭矩传递的同轴度，也能让对接的滑动件在换挡或者动力切换时顺畅轴向移动，花键的齿端都做了15度的导入倒角，避免装配时刮伤配合件的内花键齿面。设计这类轴件的时候，首先要根据传递的额定扭矩核算轴的最小直径，锥齿的齿面接触强度、齿根弯曲强度都要按照额定载荷的1.5倍做安全系数校核，花键的齿面挤压应力也要考虑冲击载荷的影响，不能只按静态扭矩计算。

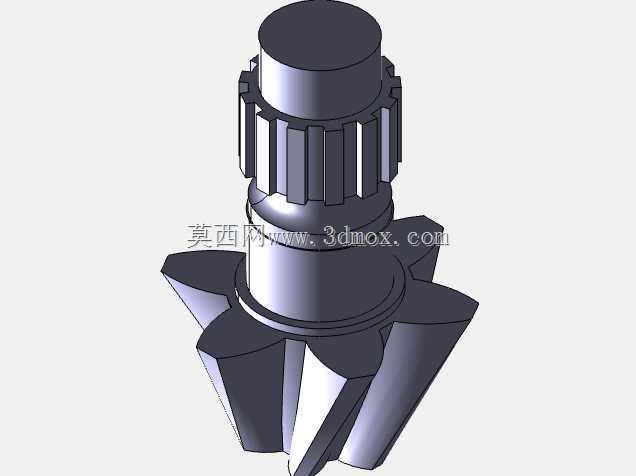

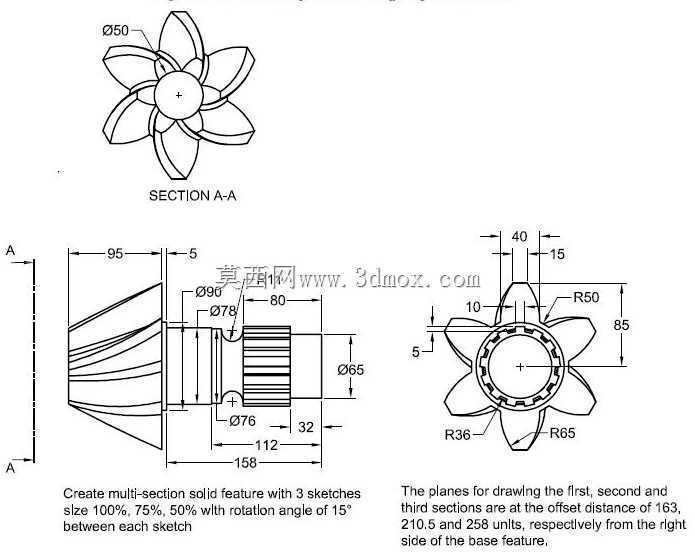

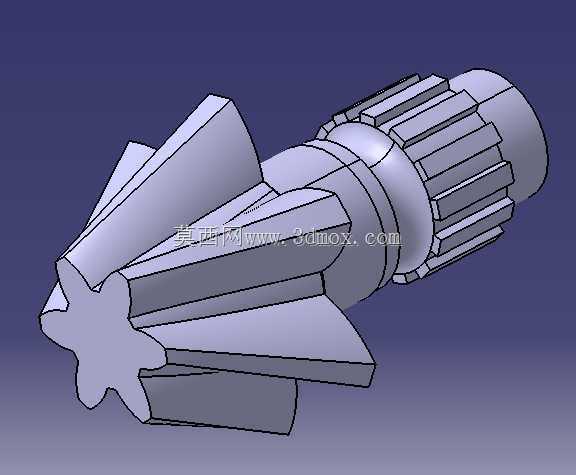

　　建模过程中，锥齿的齿形生成需要先确定分锥角、齿顶高系数、顶隙系数，再通过渐开线方程生成单个齿形后阵列，不能用简单的拉伸切除做近似齿形，否则后续做运动仿真时会出现啮合干涉，计算出来的接触应力结果也完全没有参考价值。花键部分的建模要注意齿的等分精度，键齿的对称度公差要和实际加工要求匹配，轴上所有的过渡圆角、退刀槽、砂轮越程槽都要按照机械设计手册的标准尺寸来做，不能随意简化，这些细节往往是工艺落地时最容易出问题的地方。

　　实际应用场景里，这类轴件除了用在汽车的驱动桥、分动箱里，也会出现在工程机械的变速箱、农机的传动箱中，不同场景下的载荷特性不同，轴的材料选择也有区别，乘用车上常用40Cr调质后表面淬火，齿面硬度达到HRC55-60，重载工程机械上则会选用20CrMnTi做渗碳淬火，芯部韧性更好，能承受更大的冲击载荷。安装时锥齿的啮合印痕要调整到齿面中间位置，不能偏在齿顶或者齿根，否则运行时会出现异响、齿面快速磨损的问题，花键部分要涂抹润滑脂，避免滑动时出现干磨。

　　做这类零件的三维建模时，还要考虑后续加工的工艺性，比如轴上的中心孔是加工时的定位基准，要按照标准中心孔尺寸绘制，锥齿的背锥角度要和加工刀具的角度匹配，花键的长度要满足配合件的最大移动行程，同时留出2到3mm的余量，避免行程到位时出现硬顶。很多新手建模时容易忽略轴上的卡簧槽、密封槽位置，这些结构虽然尺寸不大，但直接影响轴承的轴向定位和箱体的密封效果，尺寸偏差超过0.1mm就可能导致卡簧无法安装、密封圈被切边的问题。

　　从传动效率来看，这类集成式的锥齿轮轴相比分体式的锥齿轮加传动轴的结构，减少了一道连接配合，同轴度更好，传动效率能提升2%左右，同时也减少了装配环节的误差累积，在空间紧凑的传动箱里能有效节省安装空间，不过整体式结构对加工精度的要求更高，锥齿和花键的同轴度公差要控制在0.02mm以内，否则运行时的振动会明显增大，轴承的使用寿命也会大幅缩短。日常做结构设计时，这类轴的受力分析要把径向力、轴向力、圆周力都分解计算，特别是锥齿啮合时产生的轴向力，会直接作用在支撑轴承上，选型轴承时要把这个轴向力算进去，不能只按径向载荷选轴承，否则很容易出现轴承早期失效的问题。
