曲面弧面金属防护外罩结构设计

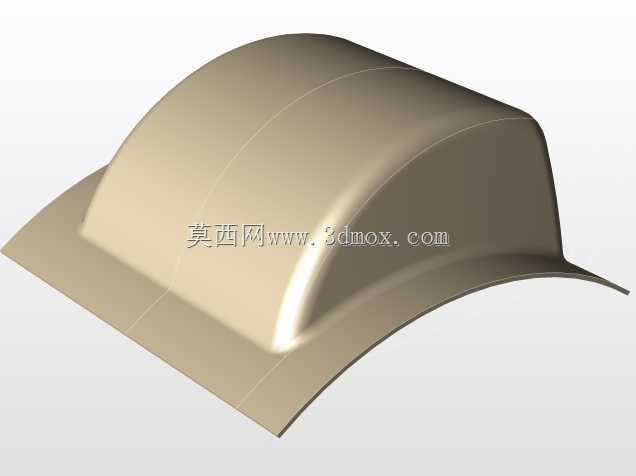

　　这类曲面弧面金属外罩，多应用在户外露天布设的输变电配套设备、工业传动单元的上部防护场景，核心作用是隔绝户外落尘、降雨、高空坠物对内部核心构件的直接侵蚀，同时兼顾设备运行时的气流疏导需求，避免罩体本身形成积水窝或者气流涡旋，影响内部组件的散热效率。从结构形态来看，整体采用大曲率弧面过渡设计，顶部隆起的弧面没有尖锐棱角，降雨落在表面后可以顺着弧面坡度快速向四周导流，不会在罩面积存形成渗漏隐患；底部延伸出的平直法兰边，是整个构件的安装基准面，安装时可以通过法兰边上预设的安装孔位，配合密封胶条与下方设备基座实现紧密贴合，法兰边的宽度经过匹配设计，既能够预留足够的螺栓锁紧操作空间，

　　也不会因为外伸尺寸过大造成材料浪费或者安装时与周边相邻构件产生干涉。设计过程中，曲面的曲率取值需要结合实际防护覆盖范围确定，要保证罩体内部预留足够的安全净空，既不能因为弧面隆起过高增加整体风阻，在大风天气下承受过大的横向风压造成固定螺栓受力过载，也不能因为弧面过于平缓导致排水不畅，或者内部净空不足，与内部带电部件、运动部件产生安全距离不足的问题。整个罩体的曲面过渡采用连续相切的曲面构建方式，没有曲率突变的位置，一方面是钣金冲压或者滚压成型时，能够避免板材在曲率突变处出现应力集中、拉伸开裂或者起皱的缺陷，另一方面连续曲面的结构刚性更好，同等板材厚度下，抗冲击、抗形变的能力比平面拼接的罩体高30%以上，

　　不需要额外在内部增加加强筋就可以满足户外使用的强度要求，减少了焊接工序带来的形变和防腐层破坏问题。安装边界方面，底部法兰边的轮廓尺寸需要完全覆盖下方设备的防护区域，法兰边的安装孔位采用等距排布设计，孔位的中心距公差控制在±0.2mm以内，保证安装时能够与基座上的预装螺柱精准对位，不需要现场扩孔调整；罩体的整体高度需要结合内部组件的最高点确定，保证罩体内表面与内部组件最高点之间预留不小于20mm的安全间隙，避免设备运行产生振动时，罩体与内部构件发生碰撞剐蹭，同时这个间隙也能形成一个静态空气隔热层，在夏季高温暴晒时，减少外部热量向内部设备的传导，降低内部组件的工作环境温度。实际选型应用时，

　　这类弧面外罩的板材厚度通常根据防护区域的跨度选择，跨度在500mm以内的结构采用1.2mm厚度的冷轧钢板或者铝合金板材即可满足强度要求，跨度超过800mm的场景可以适当增加板材厚度，或者在罩体内侧非安装面增加少量隐性加强筋，在不破坏外表面整体流线形态的前提下提升整体结构强度。另外，罩体的边缘位置全部做了卷边钝化处理，没有裸露的锋利切口，避免安装维护过程中划伤操作人员，卷边结构也进一步提升了罩体边缘的结构刚性，减少运输和安装过程中边缘变形的概率。从建模逻辑来看，构建这类曲面构件时，优先采用整体曲面放样的方式生成主体结构，再通过加厚命令生成实体壁厚，最后通过法兰特征生成底部安装边，能够最大程度保证曲面的连续性，避免分块拼接曲面带来的接缝错位、曲率不连续问题，后续导出工程图时也能直接提取曲面的展开轮廓，为钣金下料加工提供准确的尺寸依据，减少后续加工的试错成本。
