汽车尾门曲面结构实体化设计方案

　　汽车尾门作为车身尾部的核心开闭件，日常使用场景覆盖乘用车辆的全生命周期，从商超购物装载大件行李、家庭出行放置婴儿车与户外装备，到维修场景下对尾箱内部电器、备胎的检修操作，都需要尾门具备稳定的结构性能与顺畅的开闭体验。不同于车身侧围、顶盖这类固定焊接部件，尾门是高频活动的装配总成，既要匹配整车尾部的造型曲面流畅度，满足风阻系数与外观质感要求，又要兼顾铰链、撑杆、锁扣、密封胶条、内饰板等多部件的安装空间预留，设计过程中需要平衡造型美学、结构强度、装配公差、使用耐久度等多维度的工程需求。

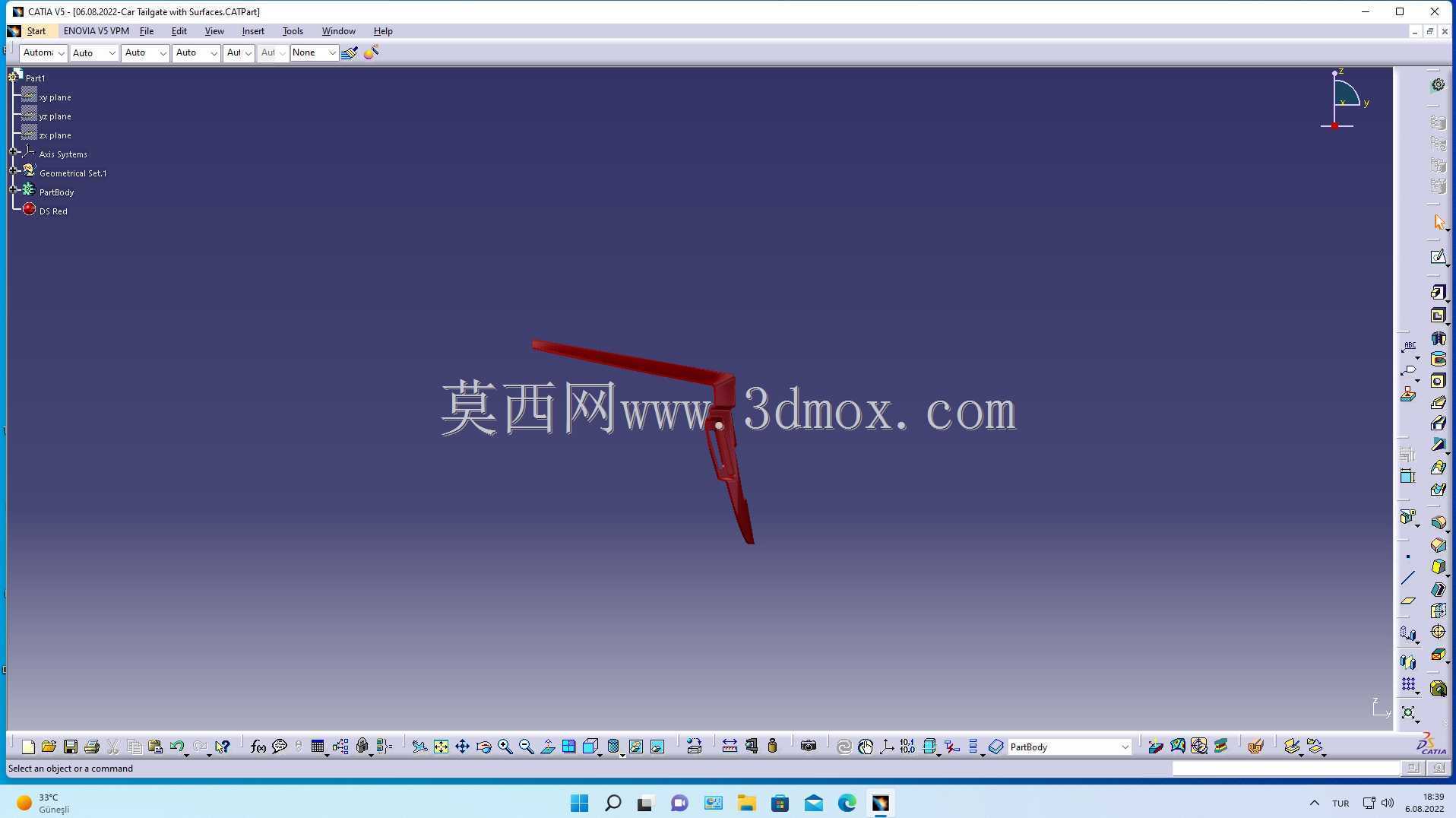

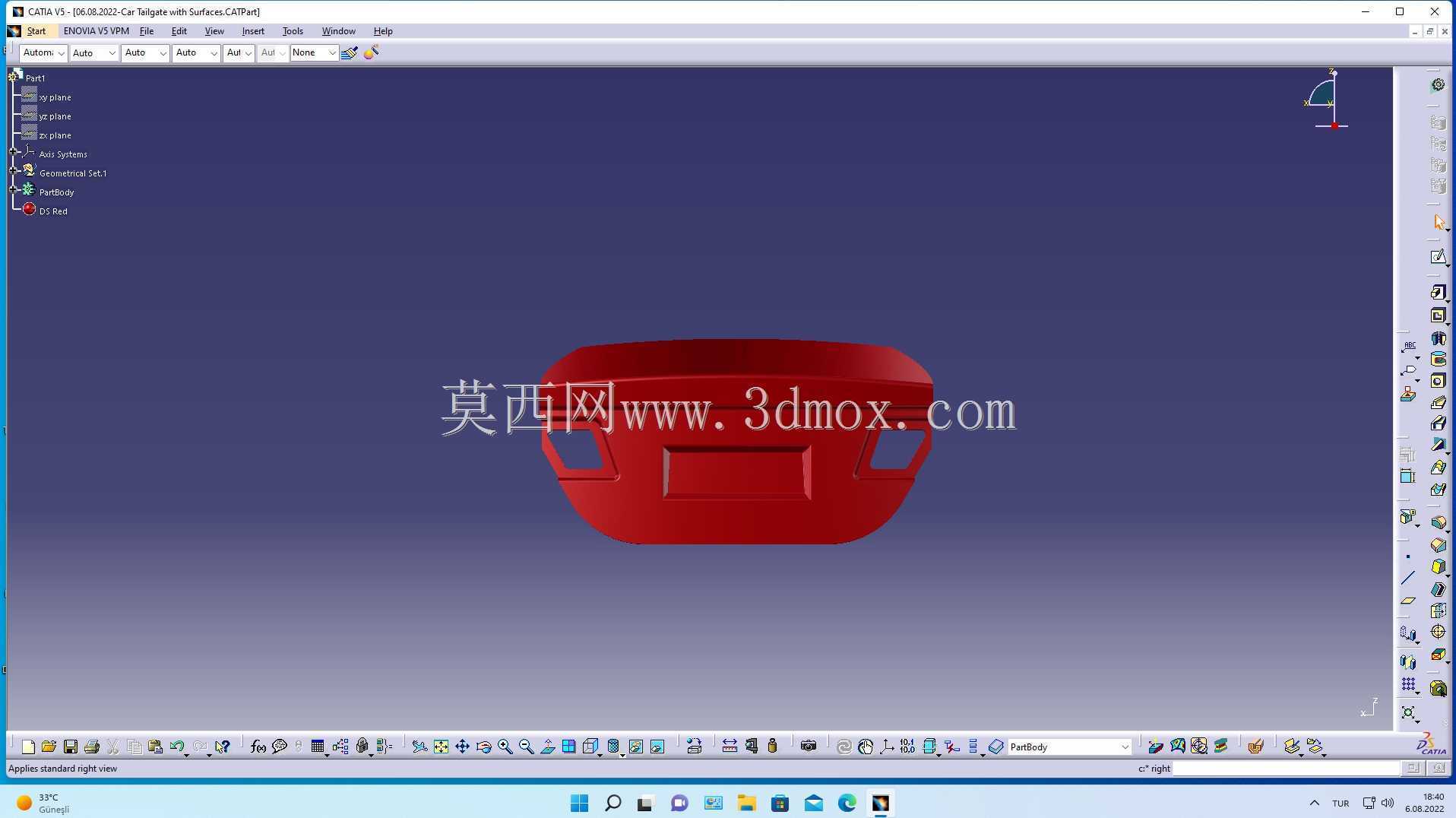

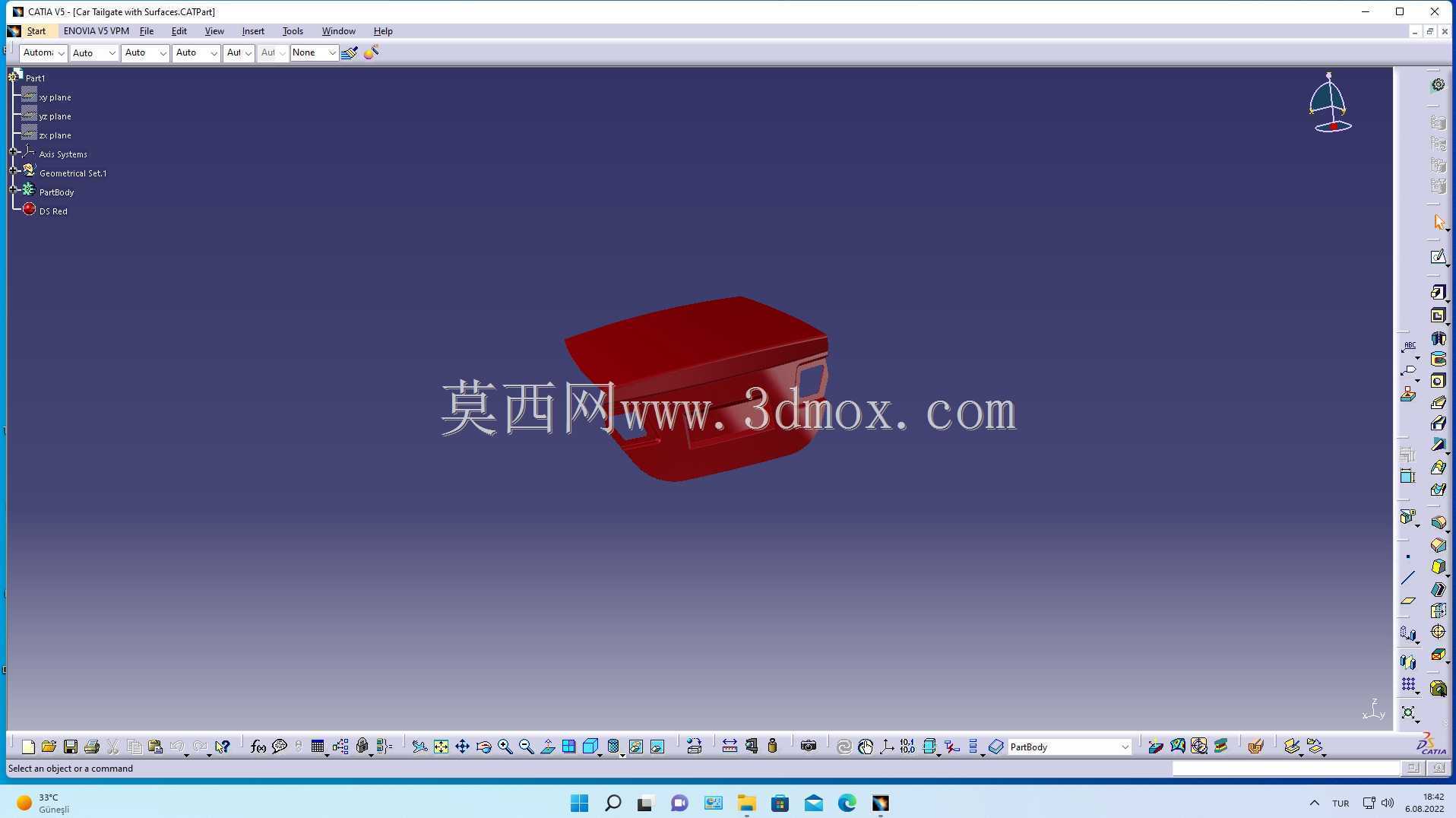

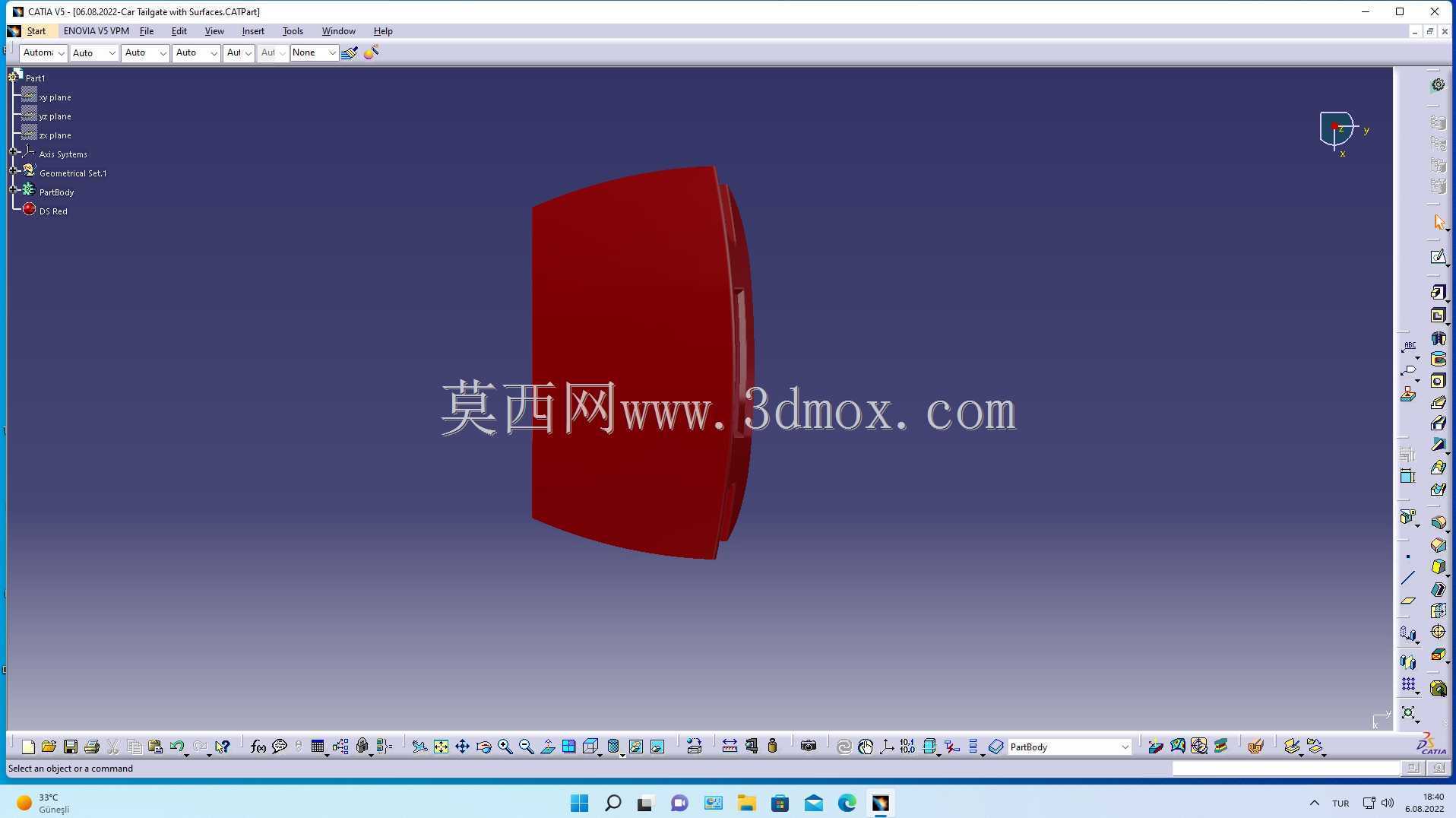

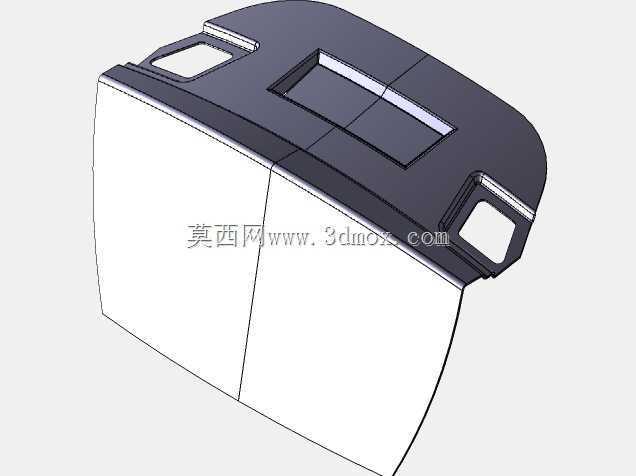

　　本次设计从曲面构建切入，先依据整车尾部的型面趋势搭建基础外曲面，保证尾门外表面与侧围、后保险杠、顶盖后段的曲面曲率连续，避免出现棱线错位、面差过大的问题，曲面构建阶段就同步考虑冲压成型的工艺可行性，控制曲面的拔模角度在合理区间，避免出现负角导致后续冲压工序无法脱模，同时对尾门边缘的翻边结构做提前预判，预留密封胶条的安装槽位空间，保证胶条装配后能实现均匀的压缩量，满足整车的防水、防尘密封要求。曲面阶段完成后通过实体化操作生成基础本体结构，再逐步细化内部的安装点位：首先是上部的铰链安装座，需要根据车身D柱的铰链固定点坐标，反向推导尾门侧安装面的位置与角度，保证铰链转动轴线的精度，避免开闭过程中出现运动干涉，安装座位置做局部加厚处理，搭配加强筋结构分散开闭过程中的应力集中，防止长期使用后安装点出现开裂变形。

　　尾门两侧的撑杆安装位需要匹配气弹簧或者电动撑杆的球头安装尺寸，设计时同步校核撑杆在全开启、半开启、全关闭三个状态下的运动包络，确保撑杆运动过程中不会与尾门内饰板、侧围内饰、尾灯线束产生干涉，同时计算撑杆的支撑力矩，保证尾门在任意开启角度都能保持稳定悬停，不会出现自动下落或者开启过猛的问题。尾门中部的锁扣安装区域做局部加强结构，匹配锁体的安装尺寸，保证锁止状态下尾门与车身的贴合度，避免行车过程中出现异响、松动的问题。除此之外，尾门上还需要预留尾灯安装孔、牌照安装位、后雨刮电机安装腔、线束过孔等结构，每个开孔位置都做翻边处理，提升局部结构强度，同时为后续的密封件安装提供贴合面。

　　从安装边界来看，尾门整体的外轮廓尺寸需要与车身尾部的安装框保持均匀的间隙，周圈间隙公差控制在整车装配要求的范围内，面差与相邻部件保持一致，避免出现外观匹配缺陷。尾门内部的空腔深度需要兼顾内饰板的安装空间与尾门的整体重量，在保证结构强度的前提下尽可能做轻量化设计，避免整体重量过大导致铰链、撑杆的负载过高，影响部件使用寿命。设计过程中同步考虑尾门的装配工艺，所有安装点位的坐标都与车身总装的工装定位点保持一致，保证总装线上能够实现快速定位装配，减少后期的匹配调整工作量。对于尾门的边缘结构，除了密封胶条的安装位，还需要考虑尾门关闭时与缓冲块的接触位置，合理布置缓冲块的点位，分散关闭时的冲击力，提升关闭时的厚重质感，同时避免长期冲击导致尾门变形。

　　在结构细节处理上，尾门的曲面过渡区域做了圆角优化，避免出现应力集中的锐角结构，内部的加强筋布局遵循力传递路径，从铰链安装位、锁体安装位这些主要受力点出发，沿着尾门的框架结构布置加强结构，在不增加过多重量的前提下提升整体的抗扭、抗弯强度，保证车辆长期行驶在颠簸路面时，尾门不会出现形变导致的密封失效、异响问题。线束过孔位置预留了防水胶圈的安装槽，避免雨水顺着线束流入尾门内部导致锈蚀或者电器故障。牌照安装位的尺寸严格遵循国标要求，保证通用牌照能够顺利安装，同时预留牌照灯的安装孔位与走线空间。后雨刮电机的安装腔做了局部下沉设计，保证电机安装后不会突出尾门外表面影响外观，同时预留电机的运动空间，避免雨刮摆动过程中与尾门表面产生干涉。
