多铰接式机械连接传动构件结构设计

　　在各类工业自动化生产线、工装夹具、非标传动机构的设计场景中，这类多铰接点的连接构件是实现多自由度动作传递的核心基础零件，往往承担着不同运动模组之间的动力衔接、动作换向以及载荷传递作用，其结构合理性直接决定整套机构的运行精度与疲劳寿命。从实际工程应用来看，这类构件常出现在连杆传动机构、工装夹具的夹紧臂、自动化设备的取放料执行端连接部位，需要同时承受往复摆动带来的交变载荷、不同方向的剪切力，以及启停瞬间的冲击载荷，因此在结构设计阶段需要对各个铰接点位的受力边界做充分校核。

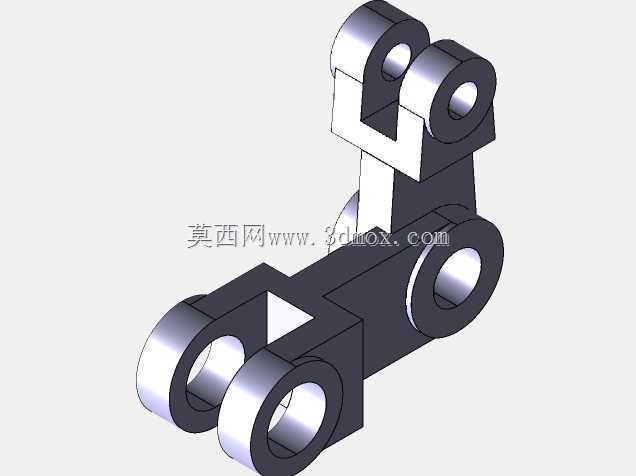

　　该构件整体采用一体化块状基体设计，基体上分布有五处带同轴通孔的铰接耳座，其中基体下端分布两处平行同轴的双铰接耳，中部一侧延伸出单耳铰接座，上端通过垂直立板连接两处平行同轴的双铰接耳，不同位置的铰接孔轴线存在空间垂直与平行的交错布局，能够同时连接多组不同运动方向的连杆部件，实现单构件完成多路径动力传递的功能，减少整套机构的零件数量，降低装配累积误差。设计过程中，所有铰接耳的厚度均根据对应点位的额定载荷做了等强度匹配，避免局部应力集中导致的耳板断裂问题，铰接孔的内孔表面预留了衬套安装余量，实际装配时可镶嵌铜基自润滑衬套，降低铰接销轴与孔壁的磨损，延长构件的维护周期。

　　从安装边界来看，下端两处平行铰接耳的孔间距、上端双铰接耳的孔中心距、中部单耳的孔位高度差均按照常用连杆机构的安装模数做了适配，能够直接匹配标准直径的铰接销轴，无需额外做安装位的二次加工。基体的非配合面做了轻量化的挖槽设计，在不降低整体结构刚度的前提下，尽可能减少构件自身重量，降低运动过程中的惯性冲击，这对于高速往复运动的传动机构来说尤为重要，能够有效减少驱动端的动力损耗，提升机构的响应速度。

　　在实际选型应用时，需要注意不同铰接点位的载荷方向：下端双铰接耳通常作为构件的固定铰接端或者主动力输入端，承受主要的径向载荷与弯矩，因此该部位的耳板厚度最大，孔壁的接触应力校核安全系数取到2.5以上；中部单铰接耳一般作为辅助定位或者锁止机构的连接点，承受的载荷相对较小，耳板厚度做了适度减薄；上端双铰接耳作为动作输出端，连接末端执行构件，需要兼顾摆动灵活性与连接刚度，因此孔位与立板的过渡位置做了圆角处理，避免应力集中导致的立板断裂。

　　这类构件的建模过程中，需要重点保证各个铰接孔的同轴度、平行度以及位置度公差，尤其是上下两组双铰接耳的孔轴线平行度误差需要控制在0.02mm以内，否则装配后会出现连杆卡滞、摆动阻力过大的问题，长期运行还会导致铰接销轴的偏磨，缩短整套机构的使用寿命。所有铰接孔的端面都做了倒角处理，方便销轴的装配与衬套的压装，基体的棱边均做了去毛刺处理，避免装配过程中划伤操作人员或者损坏相邻零件的表面。

　　从工况适配性来看，该结构既可以用于低速重载的工装夹紧机构，通过增加耳板厚度、选用高强度合金结构钢材质来满足大载荷传递需求，也可以用于轻载高速的自动化取放料机构，通过选用铝合金材质、做进一步的轻量化挖槽来降低运动惯量，不同应用场景下只需要调整对应部位的尺寸参数与材质，整体结构形式不需要做大幅改动，具备较强的通用性，能够大幅缩短非标机构的设计周期，减少重复建模的工作量。
