带安装孔铰接支撑座结构设计

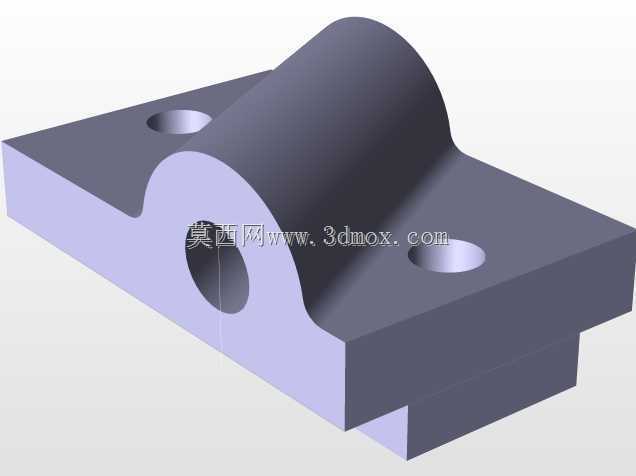

　　这类带铰接孔的支撑底座，在工业设备的连杆传动、摆动机构里应用极广，从自动化生产线的摆臂支撑，到小型机电设备的活动连接点位，都能看到这类结构的身影。它的核心作用是为做回转摆动的杆件提供稳定的支撑基准，同时通过底座上的安装孔完成与设备机架的刚性固定，避免铰接点位在反复受力过程中出现位移偏移。从结构设计逻辑来看，底座部分做了加厚的矩形平板设计，平板上对称布置两个沉头安装孔，安装时可以将螺栓头完全沉入孔内，保证底座安装面与机架表面完全贴合，不会出现凸起干涉，同时对称的孔位设计可以平衡安装后的受力，避免单侧螺栓受剪过大出现松动。中间向上凸起的铰接耳部分做了圆弧过渡处理，没有尖锐的直角棱边，一方面是为了降低应力集中系数，在铰接轴承受径向载荷时，

　　应力可以顺着圆弧面均匀分散到底座平板上，避免长期交变载荷下耳板根部出现疲劳裂纹；另一方面圆弧过渡也能减少加工时的应力残留，提升零件的整体结构强度。铰接孔的轴线与底座安装面保持严格平行，孔的内壁做了公差配合设计，既可以直接穿入铰接销轴实现无衬套的轻载摆动，也可以压入铜套或者自润滑轴承，适配中载、高频摆动的使用场景。底座下方还做了定位凸台结构，安装时这个凸台可以卡入机架上预先加工的定位槽内，不需要反复调整位置就能保证铰接孔的轴线与设备预设的回转轴线重合，大幅降低现场安装的调试难度，同时凸台也能承受部分横向剪切力，减少连接螺栓的受载比例，提升连接的可靠性。从安装边界来看，底座平板的长宽尺寸适配常规的型材安装面，

　　两个安装孔的孔距符合通用的机械安装孔距标准，不需要在机架上额外加工非标的安装孔位，就能直接完成固定；铰接耳的高度经过核算，既保证铰接的杆件在摆动过程中不会与底座平板发生运动干涉，也不会因为耳板过高导致整体结构重心上移，影响支撑稳定性。在实际选型使用时，如果是轻载低速的摆动场景，零件可以采用铝合金材质加工，降低整体重量；如果是重载或者有冲击载荷的场景，可以换成45号钢调质处理，铰接孔内增加淬火衬套，提升耐磨性能。设计这类零件的时候，需要重点核算耳板根部的抗弯强度以及铰接孔的挤压应力，同时要保证安装孔的位置度公差，避免安装后出现铰接卡滞、摆动不畅的问题；另外所有的棱边都做了倒角处理，既可以去除加工毛刺，

　　也能避免安装调试过程中划伤操作人员。这类结构看似简单，却是机械传动机构里最常用的基础支撑构件，每一处尺寸的设计都要匹配实际的受力工况和安装条件，没有多余的冗余结构，在保证强度的前提下尽可能压缩整体体积，节省设备的安装空间。
