三角铰接式机械连接支架结构设计

　　这类三角铰接式连接支架，在轻工输送设备、小型工装夹具、非标自动化线体的连杆传动机构中应用十分广泛，核心作用是在两个具备相对摆动需求的铰接点位之间，提供刚性足够、重量可控的结构连接，同时通过自身的三角构型分散铰接点承受的交变载荷，避免单点应力集中导致的结构失效。从实际使用场景来看，这类零件常出现在间歇式送料机构的摆臂传动单元、小型升降平台的辅助支撑铰接组、以及包装设备的开合执行机构中，工作过程中需要反复承受铰接销轴传递的拉压复合载荷，部分高速工况下还需要兼顾动平衡性能，减少摆动过程中的惯性冲击。

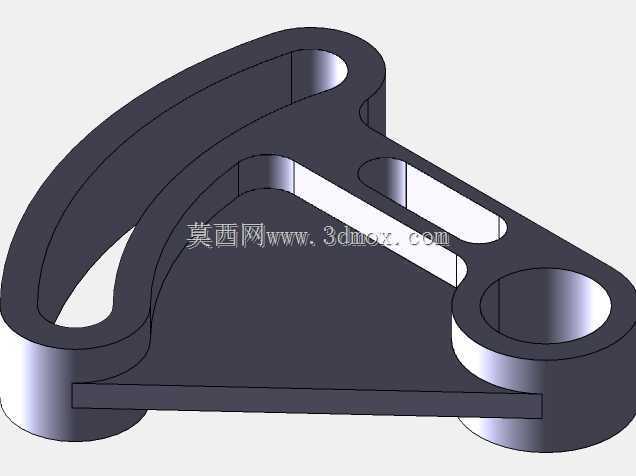

　　从结构设计逻辑来看，整体采用三角形稳定构型作为基础框架，三个端点分别设置带通孔的铰接套筒结构，其中两个大直径套筒位于结构底部两端，作为固定侧或者动力输入侧的铰接点位，小直径套筒位于结构顶端，作为执行端的连接点位。三个铰接孔的中心距公差需要严格控制在IT7级精度范围内，否则装配后会出现连杆卡滞、传动间隙过大的问题，孔的端面与孔轴线的垂直度公差要控制在0.02mm以内，避免装配后铰接面出现偏磨，缩短销轴使用寿命。主体连接部分采用变截面的弧形筋条搭配直向加强筋的组合结构，而非实心板材构型，一方面是为了在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能降低零件自身重量，减少摆动过程中的转动惯量，降低驱动端的动力损耗；另一方面，弧形筋条的流线型构型可以有效分散应力传递路径，避免直角连接处出现应力集中断裂的风险，中间开设的长条形减重槽，位置经过拓扑优化确定，刚好避开了主应力传递的核心路径，不会对结构整体强度造成明显影响，同时还能减少加工过程中的材料去除量，降低制造成本。

　　在安装边界方面，两个底部铰接孔的同轴度、以及顶端铰接孔与底部两孔中心连线的平行度是核心安装约束，装配时需要保证三个铰接孔的轴线处于同一平面内，偏差不能超过0.03mm，否则会在传动过程中产生附加的侧向弯矩，加速铰接衬套的磨损。零件的厚度方向尺寸需要匹配对应安装位置的铰接座间隙，套筒部分的外径要预留足够的安装空间，避免摆动过程中与周边的机架、其他传动构件发生运动干涉。从加工工艺适配性来看，这类零件如果采用金属切削加工，毛坯可选用锻造铝合金或者45号钢锻件，先通过铣削加工出整体外形，再对铰接孔进行铰削或者镗削加工保证精度，最后对棱边进行倒钝处理，避免装配时划伤操作人员；如果采用3D打印工艺制作样件，需要注意铰接孔的位置预留0.1-0.2mm的后处理余量，打印完成后通过铰刀修正孔的尺寸与表面粗糙度，满足装配要求。

　　在实际选型适配过程中，需要根据具体的传动载荷大小调整三个铰接套筒的壁厚、以及连接筋的厚度，当承受的冲击载荷较大时，可以在筋条与套筒的连接处增加小圆角过渡，进一步降低应力集中系数；如果应用在有腐蚀环境的工况中，可以选择不锈钢材质或者对零件表面做阳极氧化、镀锌处理，提升零件的环境耐受能力。这类三角铰接支架相比直臂式的连杆结构，在相同的中心距尺寸下，具备更好的抗扭性能，同时可以在结构内部预留其他管线或者小零件的穿越空间，让整体设备的布局更加紧凑，在小型非标机械的结构设计中，是非常典型的一类传动连接构件，建模过程中需要重点关注各铰接孔的位置度约束、筋条厚度的均匀性，避免出现壁厚突变导致的热处理变形或者应力集中问题，同时要提前核算摆动过程中的全行程空间，确保零件在整个运动周期内都不会与周边构件发生碰撞。
